Hinweise zur Dokumentation
Feldbuskomponenten
43
Konfiguration BK3120 Modul mit nur digitale Ein-/Ausgängen
Beispiel 1:
1 x BK3120
10 x KL1xx4
1 x KL9100 (wird nicht eingetragen, da diese Busklemme rein passiv)
11 x KL2xx4
1 x KL9010 (wird nicht eingetragen, da diese Busklemme rein passiv)
Die Summe der digitalen Bytes müssen zusammenaddiert werden und eingetragen werden.
Digitale Eingänge
10 x KL1xx4, d.h. 10 x 4 Bit = 40 Bit
40 Bit / 8 = 5 Byte, d.h. 5 x 8 Bit eintragen oder 1 x 40 Bit oder 1 x 8 Bit + 1 x 32 Bit usw. (siehe Abb.2 und Abb.3)
Digitale Ausgänge
11 x KL2xx4, d.h. 10 x 4 Bit = 44 Bit
44 Bit / 8 = 5,5 Byte - aufgerundet auf 6 Byte, d.h. 6 x 8 Bit eintragen oder 1 x 48 Bit oder 1 x 8 Bit + 1 x 40 Bit usw.
(siehe Abb.2 und Abb.3)

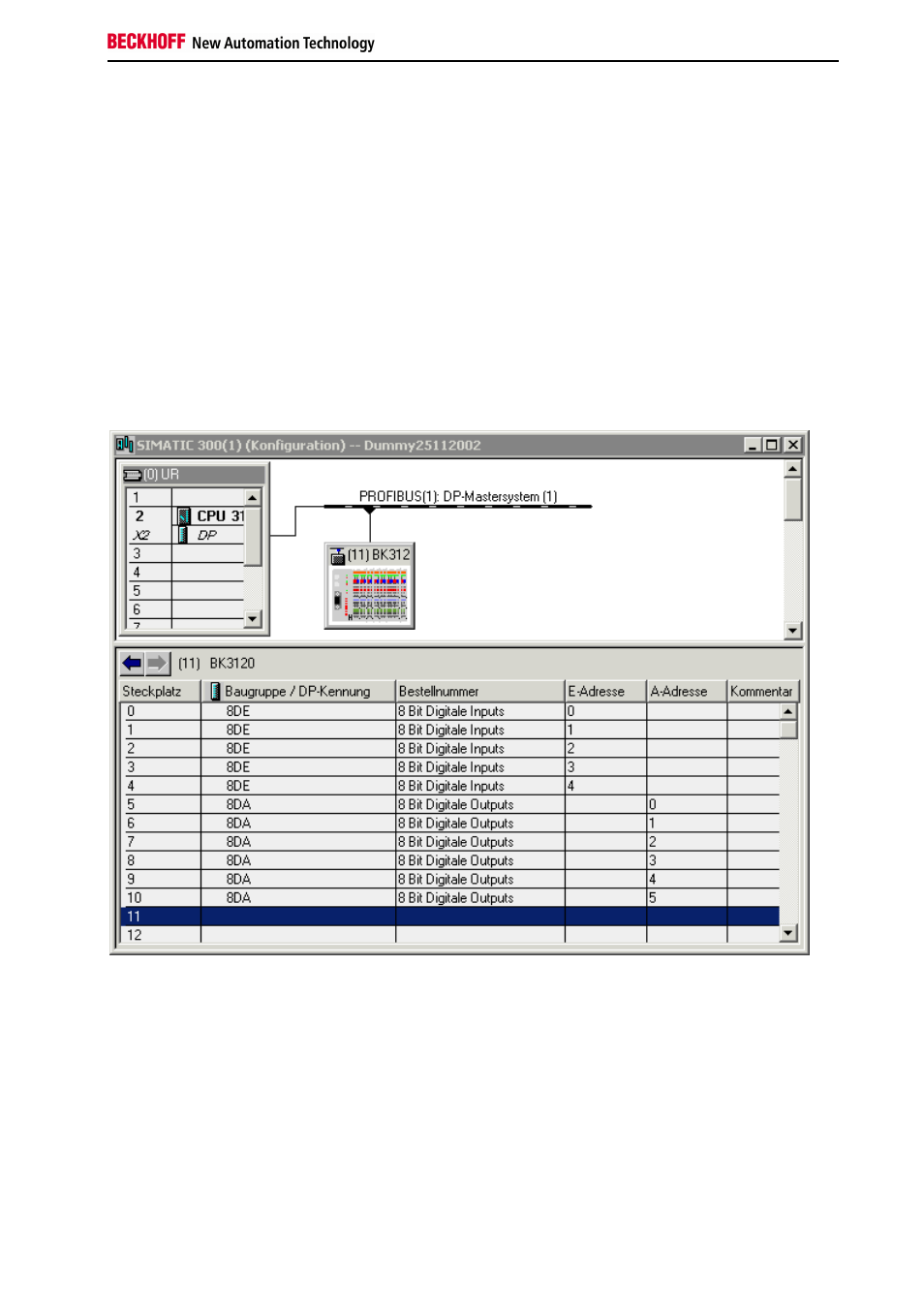

Abb.2 Beispiel für das Eintragen einzelner Bytes. Hinweis: Jedes einzelne Byte erfordert 1 Byte ConfigData. Beim
BK3120 stehen maximal 64 Byte Config Date zu Verfügung.
