Feldbuskomponenten
Default-Zuordnung der Ein-/Ausgänge zum Prozessabbild
Nach dem Einschalten ermittelt der Buskoppler den Umfang der angesteckten Busklemmen und erstellt eine
Zuordnungsliste. In dieser Liste werden die analogen und digitalen Kanäle, zwischen Ein- und Ausgängen
unterschieden, voneinander getrennt zusammengestellt. Die Zuordnung beginnt links neben dem Buskoppler. Die
Software im Buskoppler sammelt die Einträge der einzelnen Kanäle zur Erstellung der Zuordnungsliste von links
nach rechts zählend nacheinander ein. Die Zuordnung unterscheidet vier Gruppen:
Gruppe
Funktionstyp des Kanals
Zuordnung
1
analoge Ausgänge
byteweise
2
digitale Ausgänge
bitweise
3
analoge Eingänge
byteweise
4
digitale Eingänge
bitweise
Analoge Ein/Ausgänge stehen stellvertretend für alle komplexen Busklemmen.

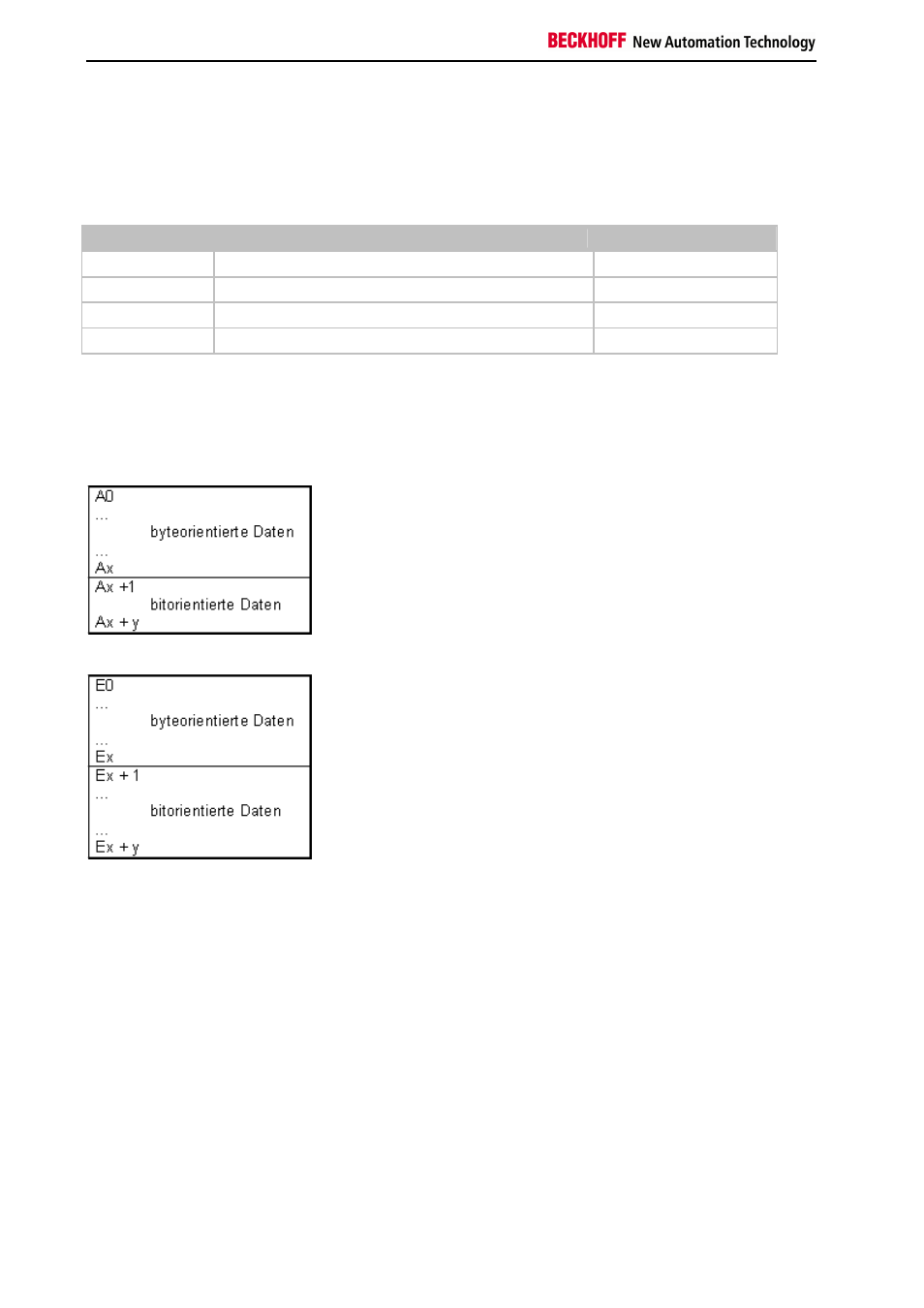

Überblick über die Aufteilung des Prozessabbildes im Buskoppler
Ausgangsdaten im Buskoppler
Eingangsdaten im Buskoppler
