Konfiguration BK3120 mit komplexen und digitale Ein-
/Ausgängen
Byteorientierte Module mappen sich als erstes in das Prozessabbild, daher müssen erst alle komplexen Module in
der Reihenfolge wie diese am Buskoppler gesteckt sind, eingetragen werden. Bei einigen byteorientierten
Busklemmen kann zwischen kompakt und komplexen Mapping unterschieden werden.
Kompakt - nur Nutzdaten
Komplex - Nutzdaten plus Status (für erweiterte Diagnose) und Control (für Registerkommunikation)
Als letztes werden die digitalen Signale eingetragen und auf ein Byte aufgerundet.
Beispiel 2.a:
1 x BK3120
2 x KL1012
1 x KL2022
1 x KL3312 kompaktes Mapping
1 x KL9010

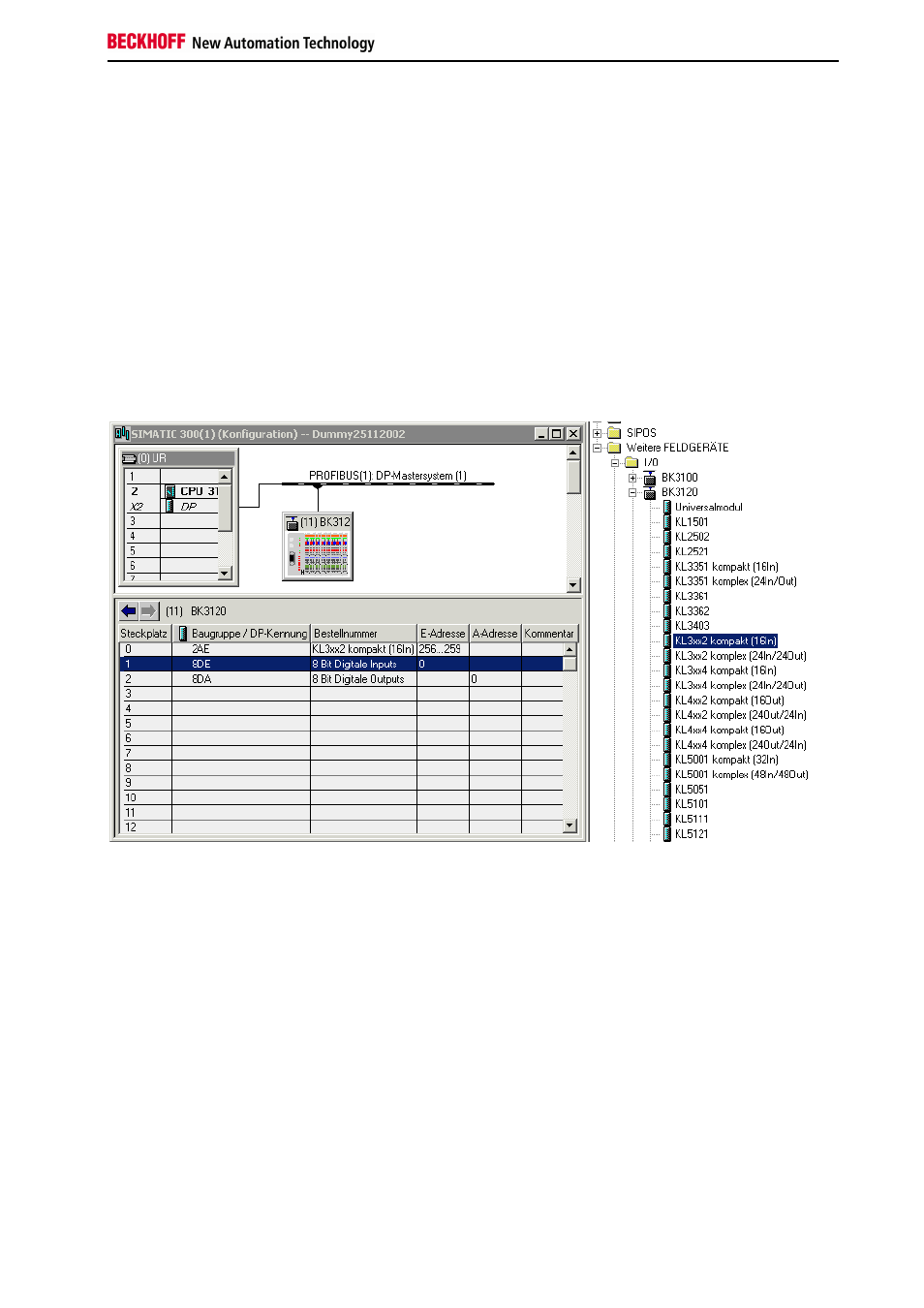

Abb. 2a Beispiel kompakte Busklemme KL3312
Beispiel 2.b:
1 x BK3120
2 x KL1012
1 x KL2022
1 x KL3312 komplexes Mapping
1 x KL9010
