Hinweise zur Dokumentation
Feldbuskomponenten 41
Konfiguration mit S7
Konfiguration: Siemens S7-Steuerung

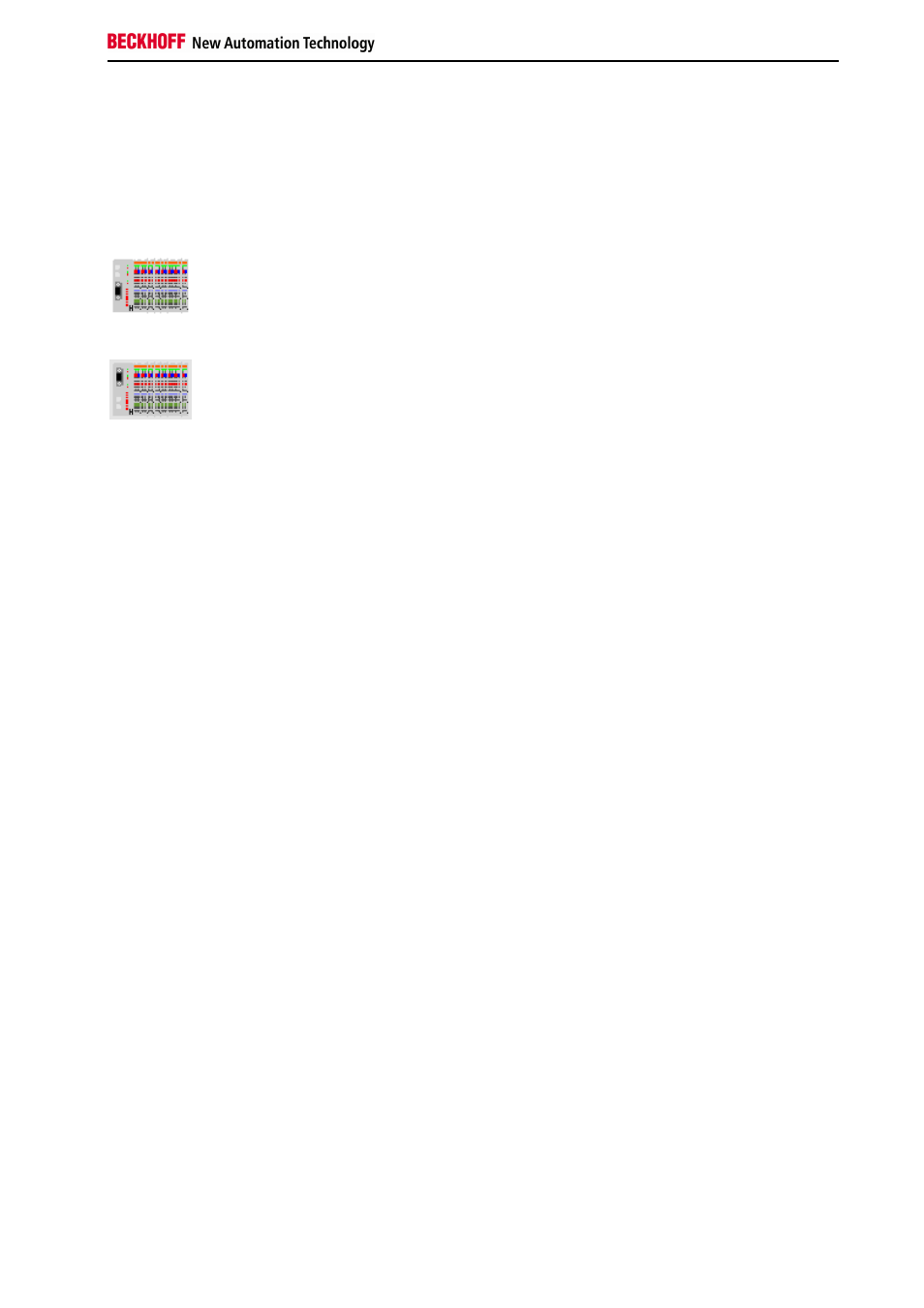

Einfügen der Bilder
Um in der Siemens Software den Geräten ein Bild zuzuweisen müssen diese in in das Verzeichnis
Step7 \ S7Data \ NcBmp kopiert werden.
Einfügen der GSD Dateien
•
Gehen sie in den Hardwarekatalog ihrer Step7 unter Extras \ Neue GSD installieren.
•
Wählen sie das Verzeichnis aus, in dem sich die Beckhoff GSD befinden und importieren Sie die Dateien.
•
Sie finden diese dann im Hardware Katalog unter PROFIBUS-DP \ Weitere Feldgeräte \ I/O.
