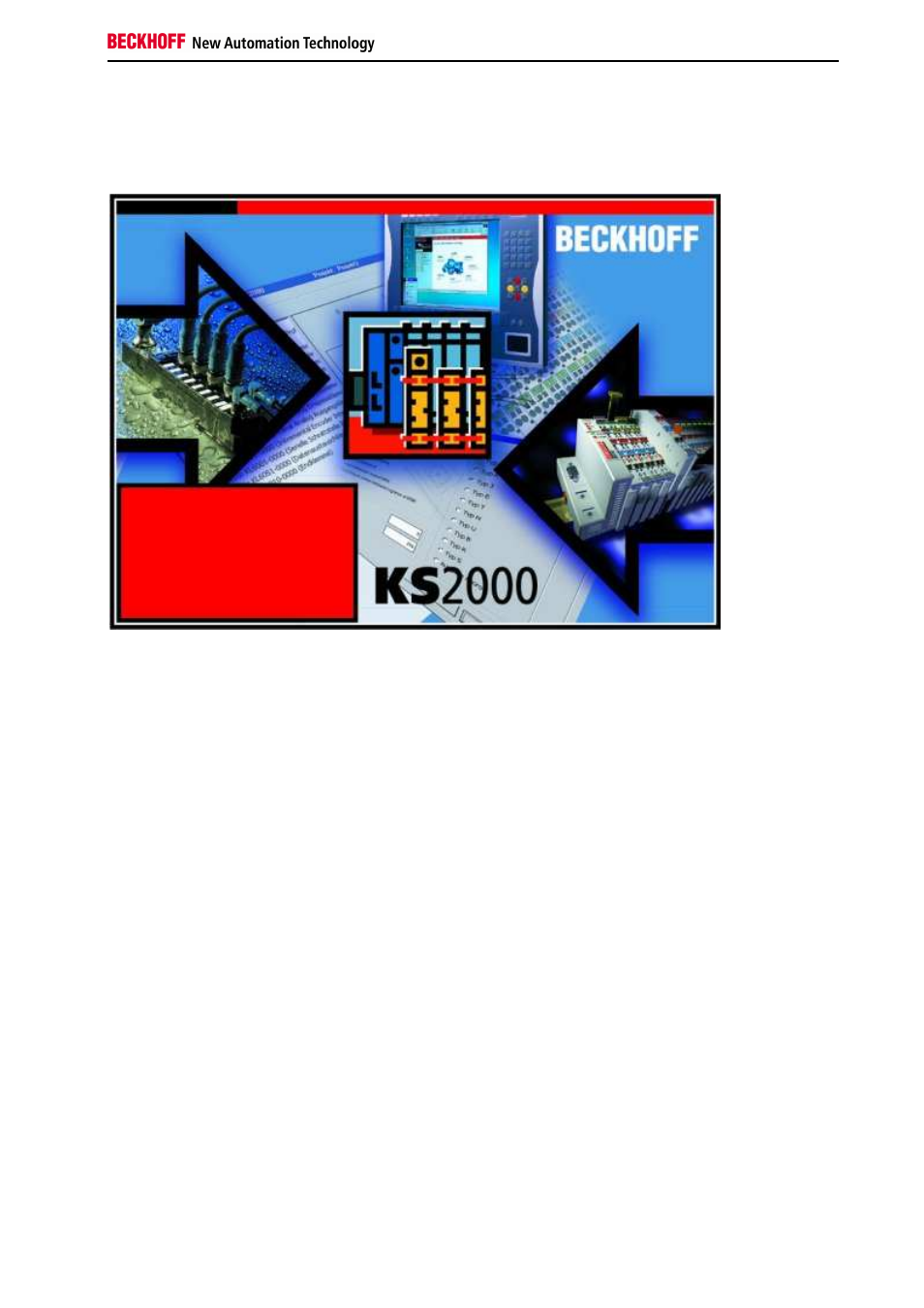

Konfigurations-Software KS2000
Die Konfigurations-Software KS2000 ermöglicht die Projektierung, Inbetriebnahme und Parametrierung von
Feldbuskopplern und den dazugehörigen Busklemmen sowie der Feldbus Box Module. Die Verbindung zwischen
Feldbuskoppler/Feldbus Box und PC wird über ein serielles Konfigurationskabel oder über den Feldbus hergestellt.
Projektierung
Sie können mit der Konfigurations-Software KS2000 die Feldbusstationen offline projektieren, d. h. vor der
Inbetriebnahme den Aufbau der Feldbusstation mit sämtlichen Einstellungen der Buskoppler und Busklemmen bzw.
der Feldbus Box Module vorbereiten. Diese Konfiguration kann später in der Inbetriebnahmephase per Download an
die Feldbusstation übertragen werden. Zur Dokumentation wird Ihnen der Aufbau der Feldbusstation, eine Stückliste
der verwendeten Feldbus-Komponenten, eine Liste der von Ihnen geänderten Parameter etc. aufbereitet. Bereits
existierende Feldbusstationen stehen nach einem Upload zur weiteren Bearbeitung zur Verfügung.
Parametrierung
KS2000 bietet auf einfache Art den Zugriff auf die Parameter einer Feldbusstation: Für sämtliche Buskoppler und alle
intelligenten Busklemmen sowie Feldbus Box Module stehen spezifische Dialoge zur Verfügung, mit deren Hilfe die
Einstellungen leicht modifiziert werden können. Alternativ haben Sie vollen Zugriff auf sämtliche internen Register.
Die Bedeutung der Register entnehmen Sie bitte der Registerbeschreibung.
Inbetriebnahme
KS2000 erleichtert die Inbetriebnahme von Maschinenteilen bzw. deren Feldbusstationen: Projektierte Einstellungen
können per Download auf die Feldbus-Module übertragen werden. Nach dem Login auf die Feldbusstation besteht
die Möglichkeit, Einstellungen an Koppler, Klemmen und Feldbus Box Modulen direkt online vorzunehmen. Dazu
stehen die gleichen Dialoge und der Registerzugriff wie in der Projektierungsphase zur Verfügung.
KS2000 bietet den Zugriff auf die Prozessabbilder von Buskoppler und Feldbus Box:
•
Sie können per Monitoring das Ein- und Ausgangsabbild beobachten.
•
Zur Inbetriebnahme der Ausgangsmodule können im Ausgangsprozessabbild Werte vorgegeben werden.
Sämtliche Möglichkeiten des Online-Modes können parallel zum eigentlichen Feldbus-Betrieb der Feldbusstation
vorgenommen werden. Das Feldbus-Protokoll hat dabei natürlich stets die höhere Priorität.
