BECKHOFF EP1xxx - Handbuch (Seite 11)

Produktübersicht
2.3 EP1008, EP1018
2.3.1 EP1008, EP1018 ­ Einführung

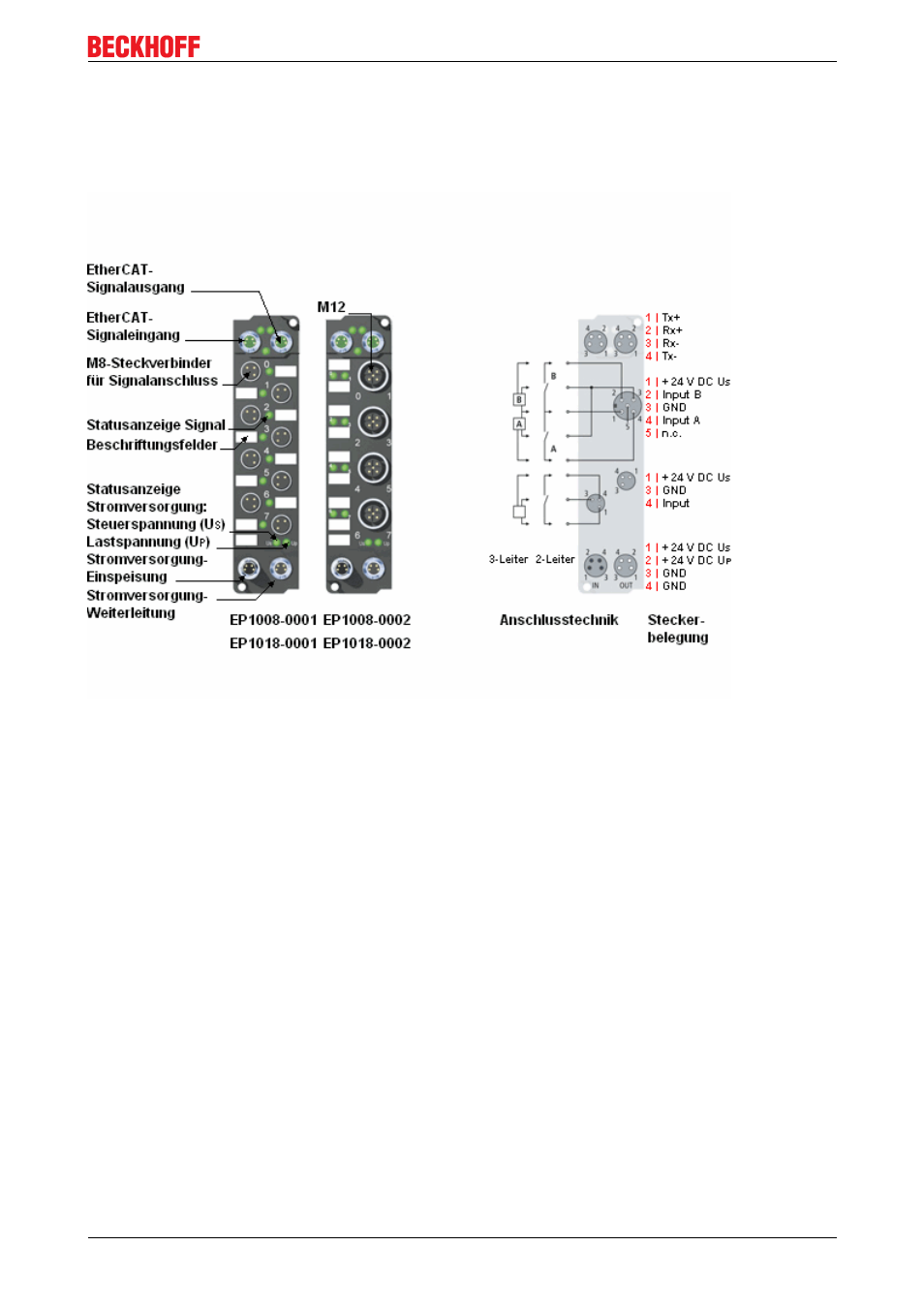

Abb. 4: EP1008, EP1018
8 digitale Eingänge 24 V
DC
Die EtherCAT­Box­Module EP1008 und EP1018 mit digitalen Eingängen erfassen binäre Steuersignale aus
der Prozessebene und übertragen sie galvanisch getrennt zur Steuerung.
Der Signalzustand wird über Leuchtdioden angezeigt, der Signalanschluss erfolgt wahlweise über M8­
(EP1008­0001, EP1018­0001) oder M12­Steckverbinder (EP1008­0002, EP1018­0002). Die Varianten
unterscheiden sich durch unterschiedlich schnelle Eingangsfilter.
Die Sensoren werden aus der Steuerspannung Us versorgt. Die Lastspannung Up wird im Eingangsmodul
nicht verwendet, sie kann jedoch zur Weiterleitung optional angeschlossen werden.
Quick­Links
Installation
UL­Anforderungen für UL­zugelassene Module
ATEX ­ Besondere Bedingungen für ATEX­zugelassene Module
EP1xxx 11 Version 2.1.0
