Produktübersicht
2.7.2 EP1809­0022, EP1819­0022 ­ Einführung

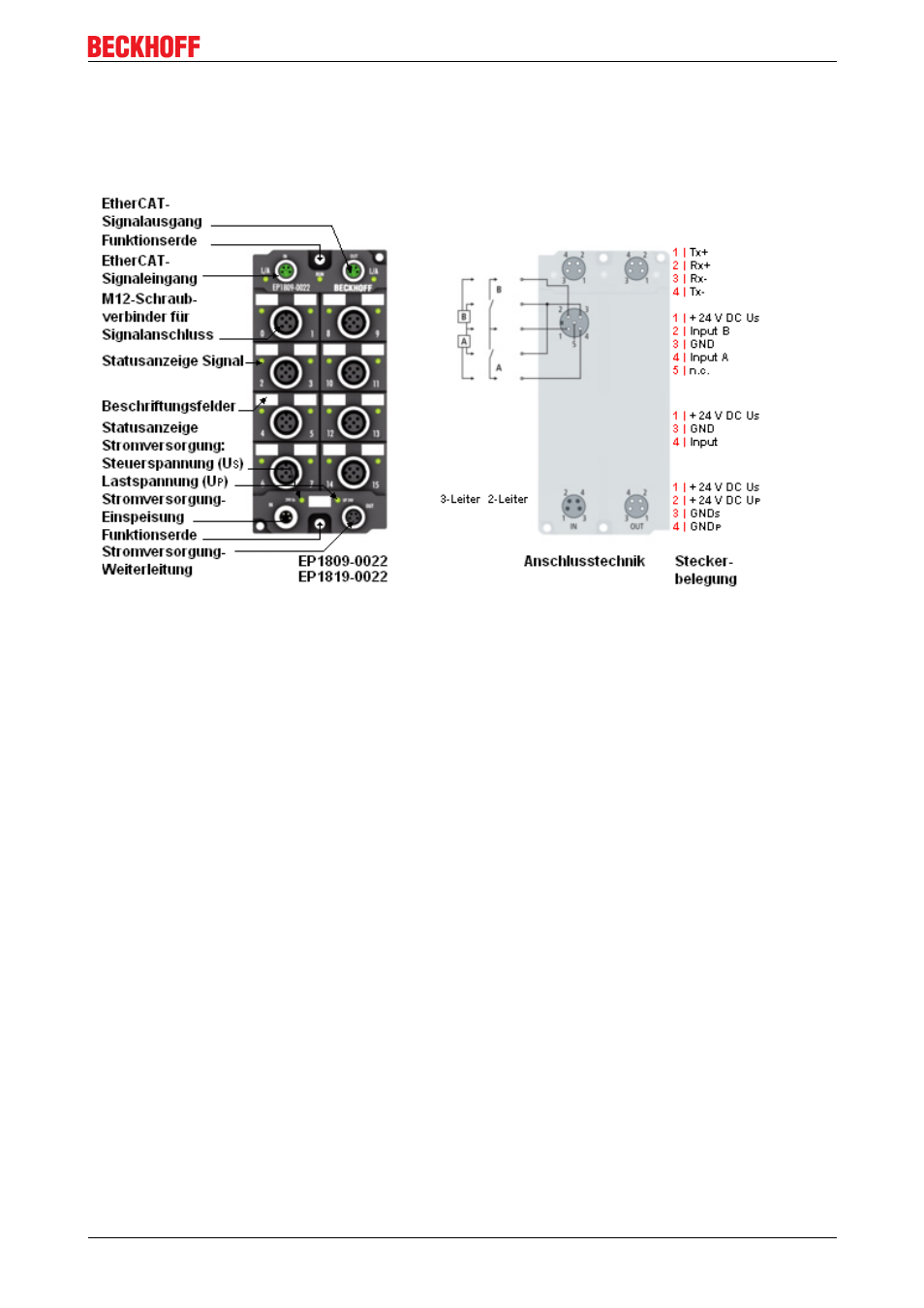

Abb. 13: EP1809­0022, EP1819­0022
16 digitale Eingänge 24 V
DC
Die Module EP1809­0022, EP1819­0022 mit digitalen Eingängen erfassen binäre Steuersignale aus der
Prozessebene und übertragen sie galvanisch getrennt zur Steuerung. Der Signalzustand wird über
Leuchtdioden angezeigt, der Signalanschluss erfolgt wahlweise über 12­Steckverbinder. Die Varianten
unterscheiden sich durch unterschiedlich schnelle Eingangsfilter.
Die Sensoren werden aus der Steuerspannung U
S
versorgt. Die Lastspannung U
P
wird im Eingangsmodul
nicht verwendet, sie kann jedoch zur Weiterleitung optional angeschlossen werden.
