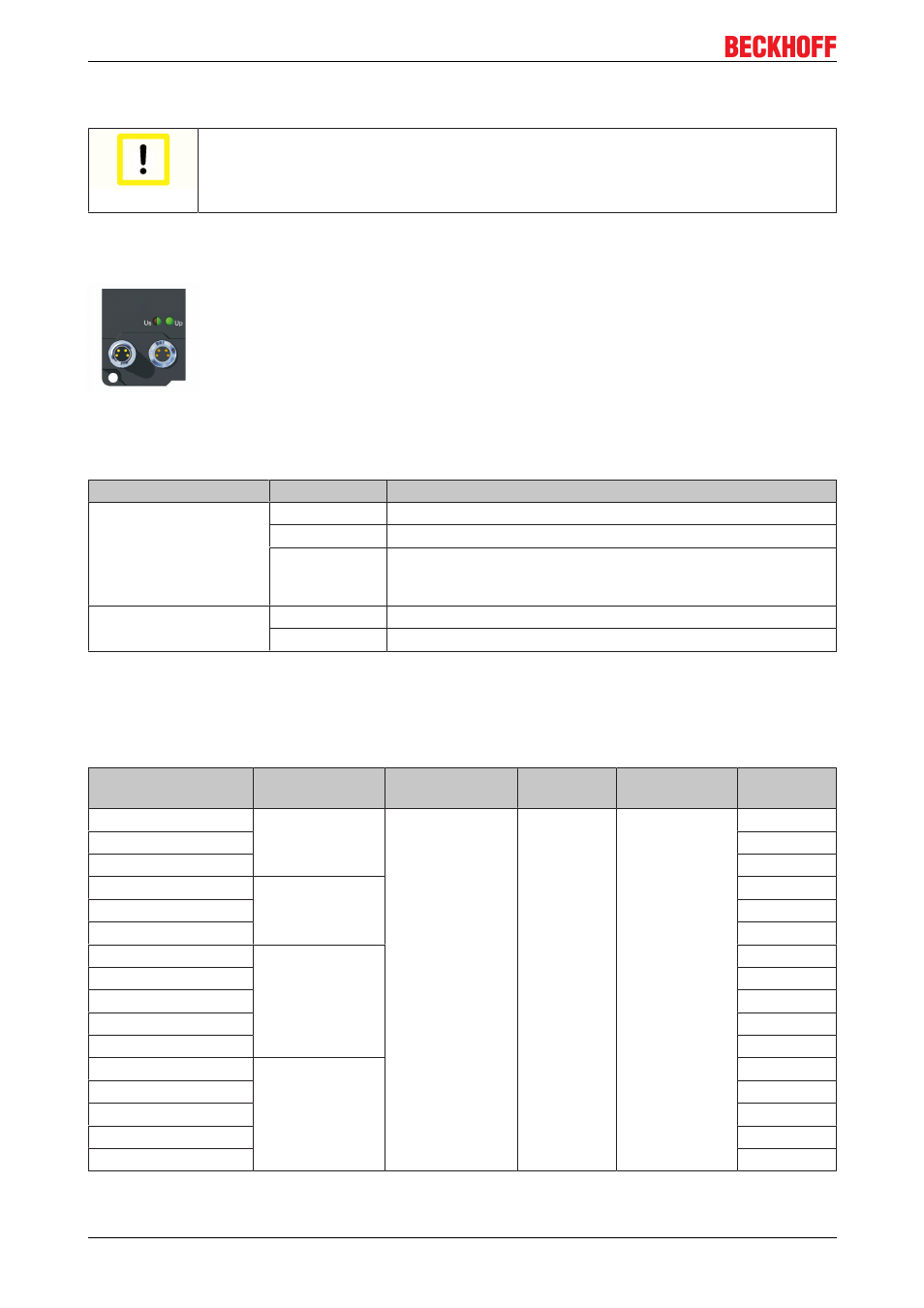

Montage und Anschluss
Details der Spannungsversorgung entnehmen sie bitte den einzelnen Modulbeschreibungen.
Achtung
Galvanische Trennung kann aufgehoben werden!
Wenn Sie unterschiedliche EtherCAT Boxen direkt über vierpolige Powerleitungen verbin­
den, so kann ist galvanische Trennung der Analogsignale u.U. nicht mehr gegeben!
3.3.2 Status­LEDs für die Spannungsversorgung
Abb. 45: Status­LEDs für die Spannungsversorgung
LED­Anzeigen
LED Anzeige Bedeutung
Us (Steuerspannung) aus Versorgungsspannung Us nicht vorhanden
leuchtet grün Versorgungsspannung Us vorhanden
leuchtet rot Wegen Überlastung (Strom > 0,5 A) wurde die aus
Versorgungsspannung Us erzeugte Sensorversorgung für alle
daraus gespeisten Sensoren abgeschaltet.
Up (Peripheriespannung) aus Versorgungsspannung Up nicht vorhanden
leuchtet grün Versorgungsspannung Up vorhanden
3.3.3 Powerkabel
Bestelldaten
Bestellbezeichnung Powerleitung Schraub­Steck­
verbinder Kontakte Querschnitt Länge
ZK2020­3200­0020 Buchse gerade,
offenes Ende M8 4­polig 0,34 mm 2 2,00 m
ZK2020­3200­0050 5,00 m
ZK2020­3200­0100 10,00 m
ZK2020­3400­0020 Buchse gewinkelt,
offenes Ende 2,00 m
ZK2020­3400­0050 5,00 m
ZK2020­3400­0100 10,00 m
ZK2020­3132­0001 Buchse gerade,
Stecker gerade 0,15 m
ZK2020­3132­0005 0,50 m
ZK2020­3132­0010 1,00 m
ZK2020­3132­0020 2,00 m
ZK2020­3132­0050 5,00 m
ZK2020­3334­0001 Buchse gewinkelt,
Stecker gewinkelt 0,15 m
ZK2020­3334­0005 0,50 m
ZK2020­3334­0010 1,00 m
ZK2020­3334­0020 2,00 m
ZK2020­3334­0050 5,00 m
