2.6 EP1258­000x
2.6.1 EP1258 ­ Einführung

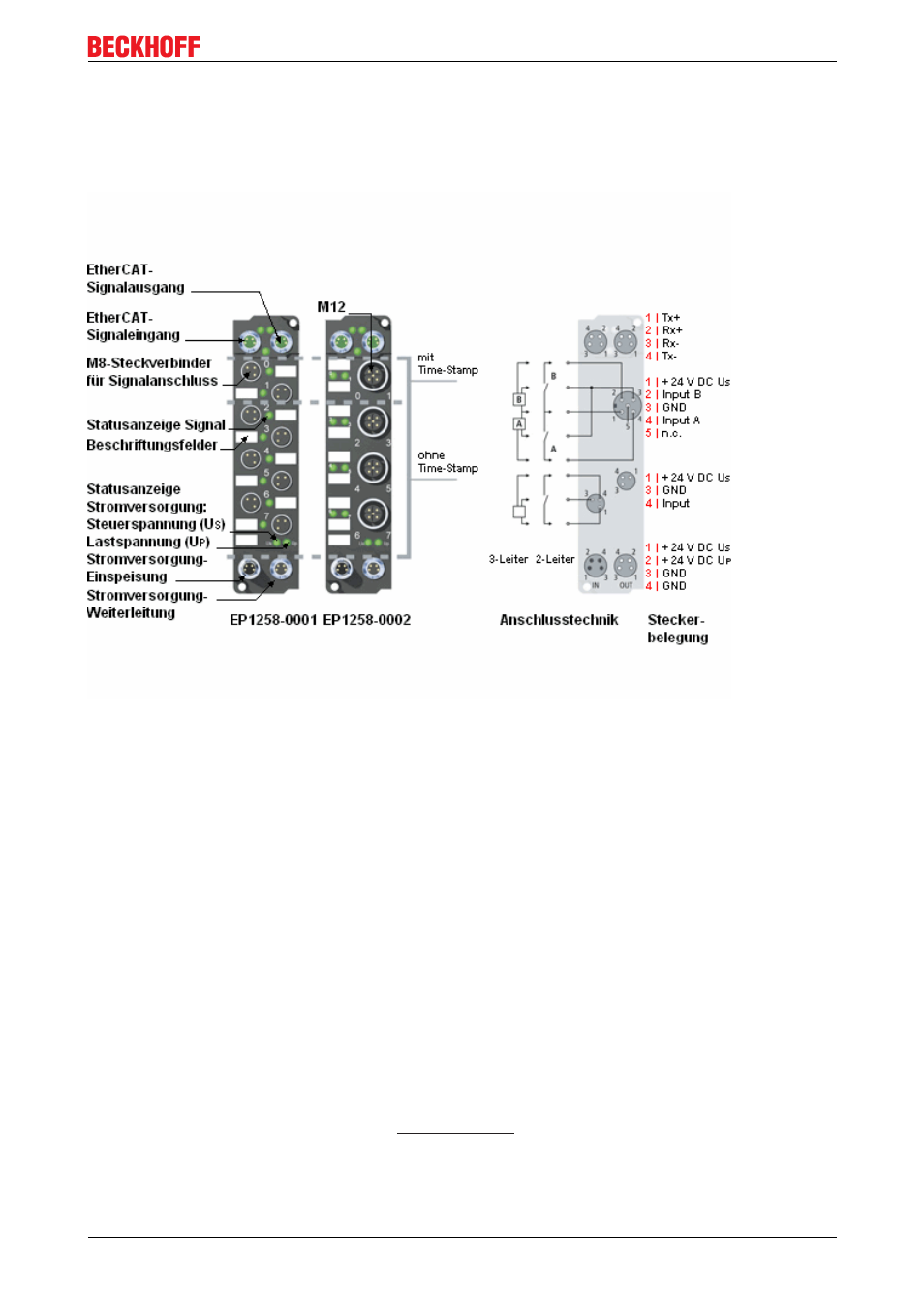

Abb. 10: EP1258­0001, EP1258­0002
8 digitale Eingänge 24 V
DC
(zwei Kanäle mit Time­Stamp)
Die EtherCAT Box EP1258 mit digitalen Eingängen erfasst schnelle binäre Steuersignale aus der
Prozessebene und überträgt sie galvanisch getrennt zur Steuerung.
Der Signalzustand wird über Leuchtdioden angezeigt, der Signalanschluss erfolgt wahlweise über M8­
(EP1258­0001) oder M12­Steckverbinder (EP1258­0002). Beide Module haben Eingangsfilter mit 10 µs.
Die Sensoren werden aus der Steuerspannung Us versorgt. Die Lastspannung Up wird im Eingangsmodul
nicht verwendet, sie kann jedoch zur Weiterleitung optional angeschlossen werden.
Distributed Clocks (Verteilte Uhren)
Die Kanäle 0 und 1 werden mit einem Zeitstempel versehen, der mit einer Auflösung von 1 ns den Zeitpunkt
des letzten Flankenwechsels angibt. Mit dieser Technologie lassen sich Signalverläufe zeitlich exakt
nachvollziehen und systemweit mit den Distributed­Clocks in Beziehung setzen. Eine maschinenweite,
parallele Hardwareverdrahtung von Digitaleingängen oder Encoder­Signalen zu Synchronisationszwecken
kann mit dieser Technik oft entfallen. Somit werden zeitäquidistante Reaktionen weitgehend unabhängig von
der Buszykluszeit möglich.
Weitere Informationen zum System verteilter Uhren finden Sie in der Systembeschreibung Distributed
Clocks, die Ihnen auf unserer Internet­Seite (www.beckhoff.de) unter Download zur Verfügung steht.
