Montage und Anschluss

Schrauben Sie die Anschlussleitungen für die EtherCAT, Spannungsversorgung und die Sensoren/Aktoren
an der EtherCAT Box fest.

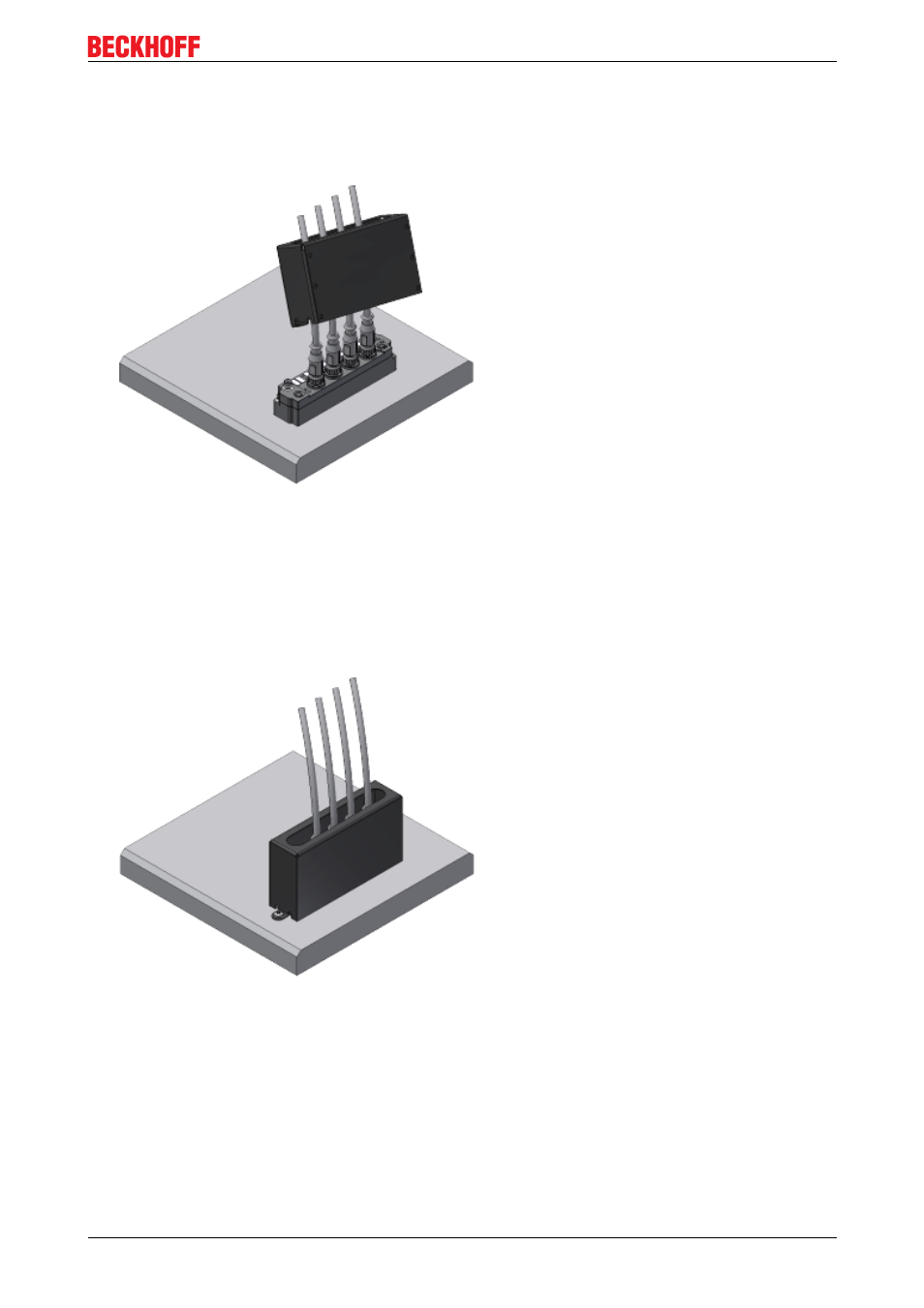

Abb. 49: BG2000­0000, Anschlussleitungen festschrauben

Montieren Sie das Schutzgehäuses BG2000­0000 über der EtherCAT Box.

Abb. 50: BG2000­0000, Schutzgehäuse montieren

EP1xxx

49

Version 2.1.0
