Produktübersicht

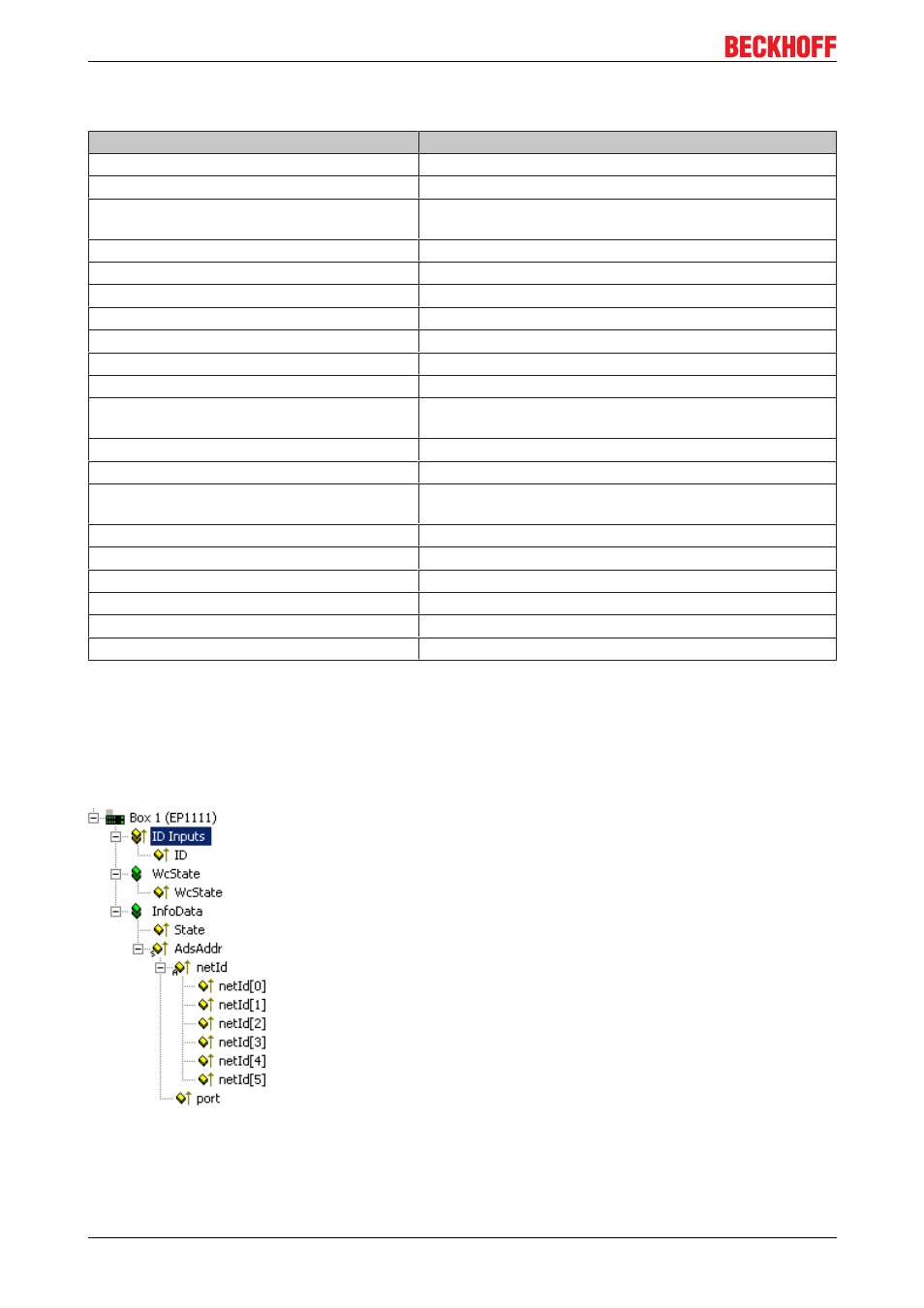

2.5.2 EP1111­0000 ­ Technische Daten
Technische Daten EP1111­0000
Feldbus EtherCAT
Feldbusanschluss 2 x M8 Buchse (grün)
Aufgabe im EtherCAT­System Identifizierung beliebiger EtherCAT­Gruppen im EtherCAT­
Netzwerk
Anzahl ID­Switches 3
Stellungen pro ID­Switch 10
Anzahl unterschiedlicher IDs 999
Versorgung der Modulelektronik aus der Steuerspannung Us
Stromaufnahme der Modulelektronik typisch 120 mA
Versorgung der Sensoren aus der Steuerspannung Us
Stromaufnahme der Sensoren max. 0,5 A, gesamt kurzschlussfest
Anschluss Spannungsversorgung Einspeisung: 1 x M8 Stecker, 4­polig
Weiterleitung: 1 x M8 Buchse, 4­polig
Prozessabbild 2 Byte Eingangsdaten
Gewicht ca. 165 g
Zulässige Umgebungstemperatur im Betrieb ­25°C ... +60°C
0°C ... +55°C (gemäß cULus, siehe UL­Anforderungen)
Zulässige Umgebungstemperatur bei Lagerung ­40°C ... +85°C
Vibrations­ / Schockfestigkeit gemäß EN 60068­2­6 / EN 60068­2­27
EMV­Festigkeit / Aussendung gemäß EN 61000­6­2 / EN 61000­6­4
Schutzart IP65, IP66, IP67 (gemäß EN 60529)
Einbaulage beliebig
Zulassungen CE, cULus
2.5.3 EP1111­0000 ­ Prozessabbild
ID­Inputs
Unter ID Inputs finden Sie die Eingangsdaten der ID­Switches.
Abb. 9: EP1111­0000, Prozessabbild
