Montage und Anschluss

3.5.3

ATEX­Dokumentation

Hinweis

Hinweise zum Einsatz von EtherCAT­Box­Modulen (EPxxxx­xxxx) in explosi­
onsgefährdeten Bereichen (ATEX)

Beachten Sie auch die weiterführende Dokumentation Hinweise zum Einsatz von
EtherCAT­Box­Modulen (EPxxxx­xxxx) in explosionsgefährdeten Bereichen (ATEX) die Ih­
nen auf der Beckhoff­Homepage http://www.beckhoff.de im Bereich Download zur Verfü­
gung steht!

3.6

Signalanschluss

3.6.1

Digitale Eingänge M8 und M12

Die digitalen Eingangsmodule erfassen die binären Steuersignale aus der Prozessebene und transportieren
sie zum übergeordneten Automatisierungsgerät.

Der Signalanschluss erfolgt über M8­Steckverbinder (EPxxxx­0001) oder M12­Steckverbinder
(EPxxxx­0002).

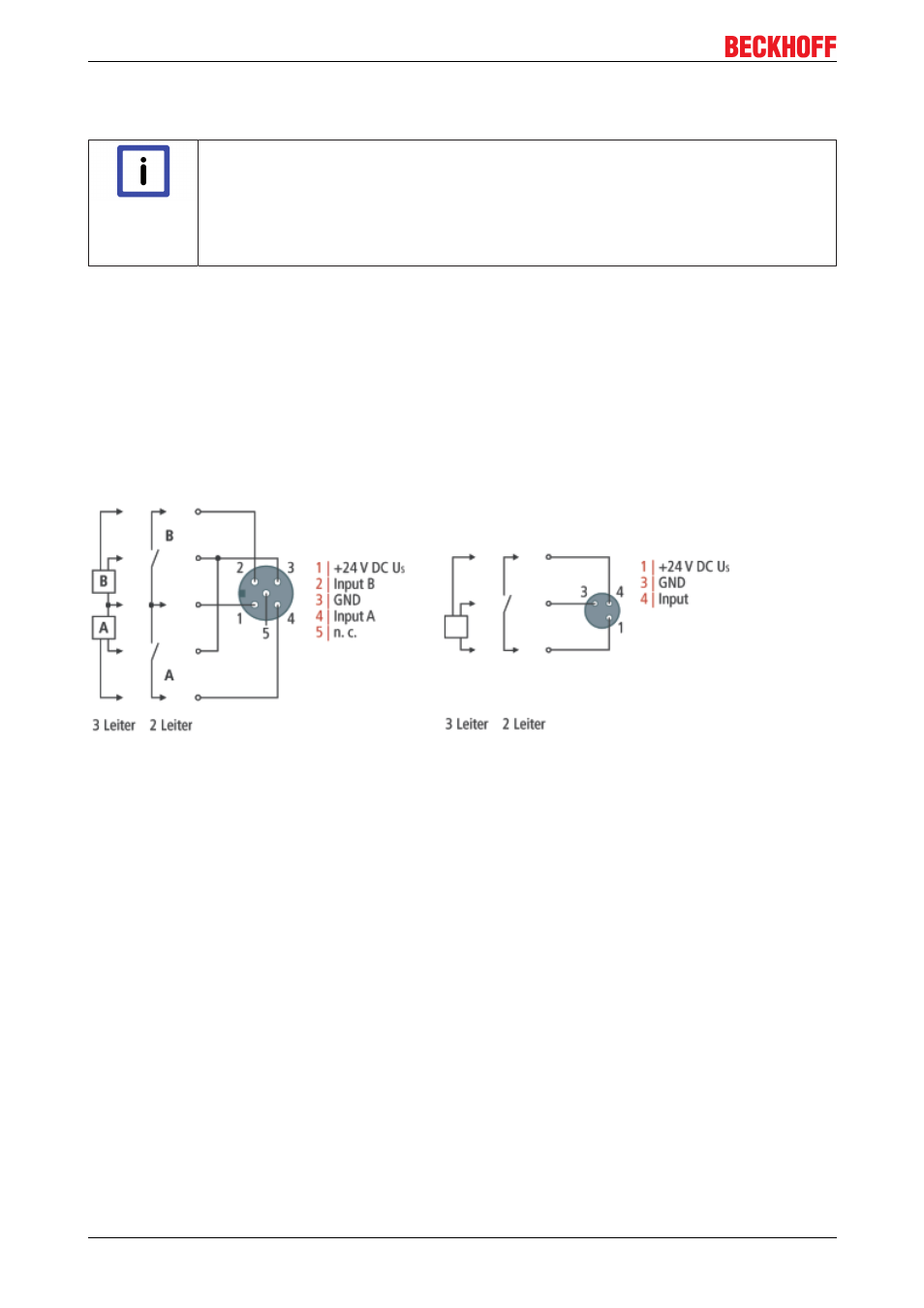

Abb. 51: Digitale Eingänge M8 und M12

Die Sensoren werden aus der Steuerspannung Us mit einem gemeinsamen, maximalen Strom von 0,5 A
versorgt.

Leuchtdioden zeigen den Signalzustand der Eingänge an.

3.6.2

Digitale Eingänge D­Sub 25, 16 Kanäle

Die digitalen Eingangsmodule EP1xxx erfassen die binären Steuersignale aus der Prozessebene und
transportieren sie zum übergeordneten Automatisierungsgerät.

Der Signalanschluss erfolgt über eine 25­polige D­Sub­Buchse.

Die Sensoren werden aus der Steuerspannung Us versorgt. Die Lastspannung Up wird im Eingangsmodul
nicht verwendet, sie kann jedoch zur Weiterleitung optional angeschlossen werden.

EP1xxx

50

Version 2.1.0
