Produktübersicht
2.4 EP1098­0001
2.4.1 EP1098 ­ Einführung

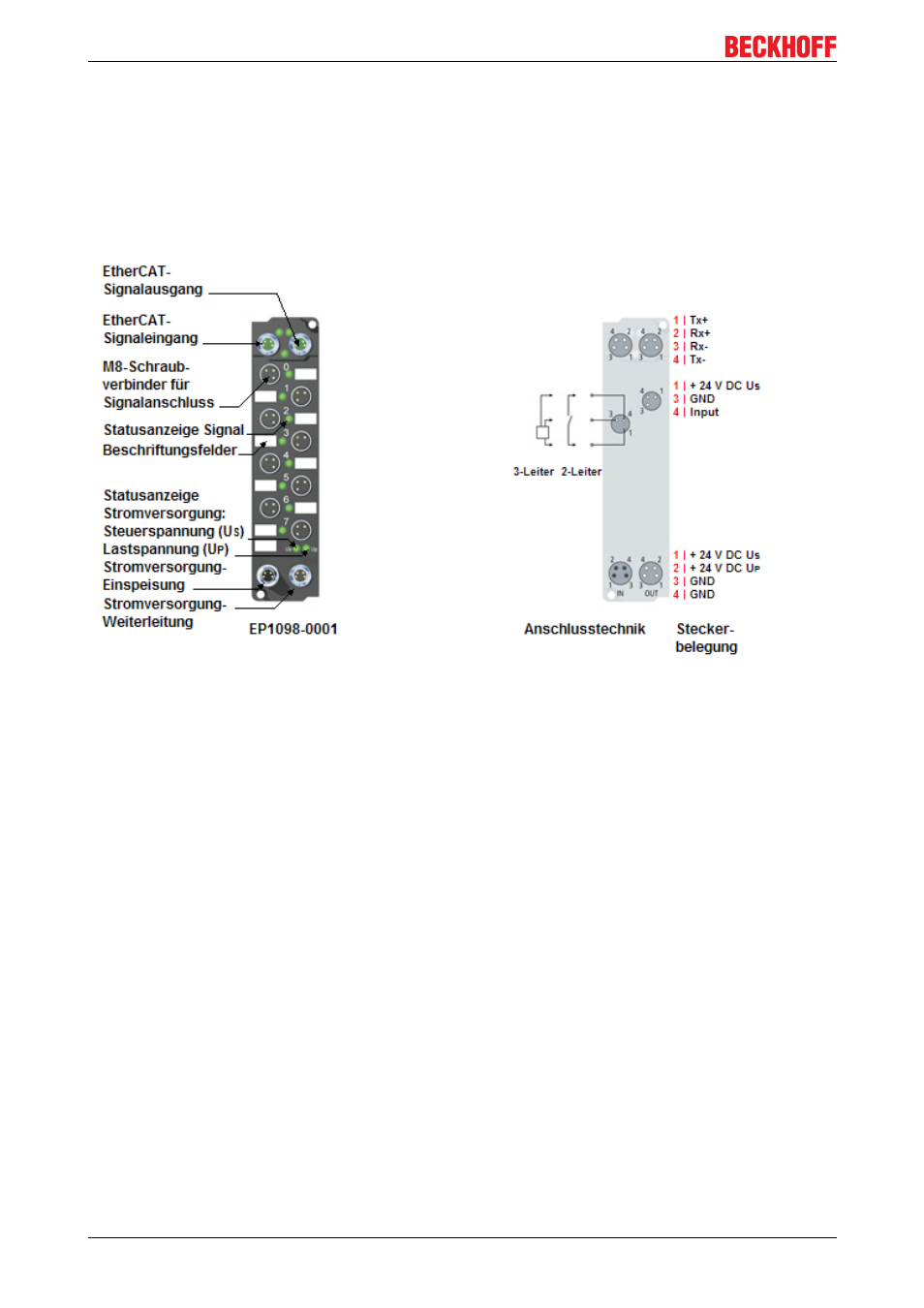

Abb. 6: EP1098­0001
8 digitale Eingänge, 24 V
DC
, negativ schaltend
Die EtherCAT Box Module EP1098­0001 und EP1098­0002 mit digitalen Eingängen erfassen binäre
Steuersignale aus der Prozessebene und übertragen sie galvanisch getrennt zur Steuerung.
Der Signalzustand wird über Leuchtdioden angezeigt, der erfolgt über M8­ (EP1098­0001) oder M12­
Steckverbinder (EP1098­0002)
Die Sensoren werden aus der Steuerspannung Us versorgt. Die Lastspannung Up wird im Eingangsmodul
nicht verwendet, sie kann jedoch zur Weiterleitung optional angeschlossen werden.
Quick­Links
Installation
UL­Anforderungen für UL­zugelassene Module
