Produktübersicht
2.7 EP1809, EP1819
2.7.1 EP1809­0021 ­ Einführung

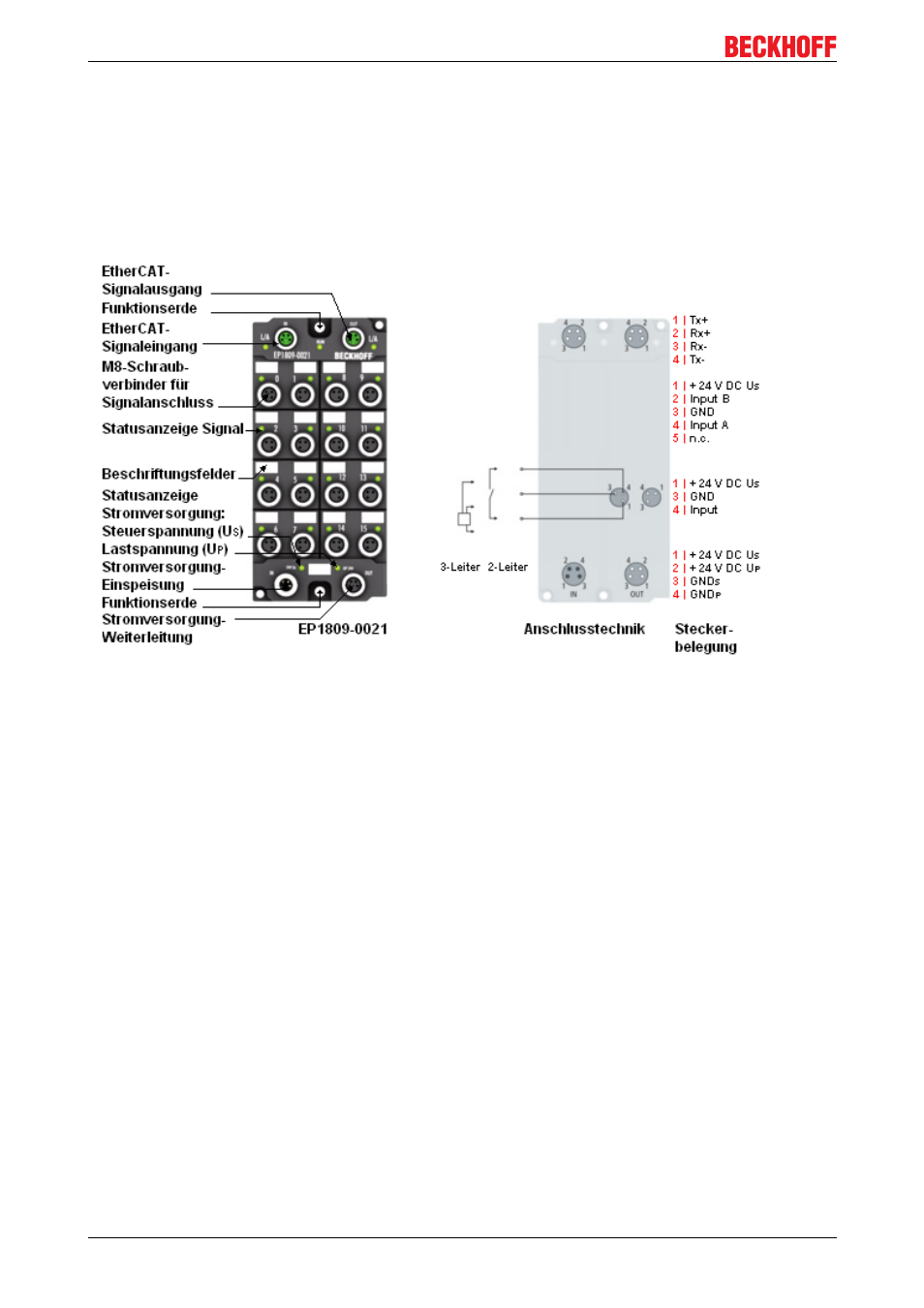

Abb. 12: EP1809­0021
16 digitale Eingänge 24 V
DC
Die EtherCAT Box EP1809­0021 mit digitalen Eingängen erfasst binäre Steuersignale aus der
Prozessebene und übertragen sie galvanisch getrennt zur Steuerung. Der Signalzustand wird über
Leuchtdioden angezeigt, der Signalanschluss erfolgt wahlweise über M8­Steckverbinder.
Die Sensoren werden aus der Steuerspannung U
S
versorgt. Die Lastspannung U
P
wird im Eingangsmodul
nicht verwendet, sie kann jedoch zur Weiterleitung optional angeschlossen werden.
