Montage und Anschluss
3.2.2 EtherCAT­LEDs

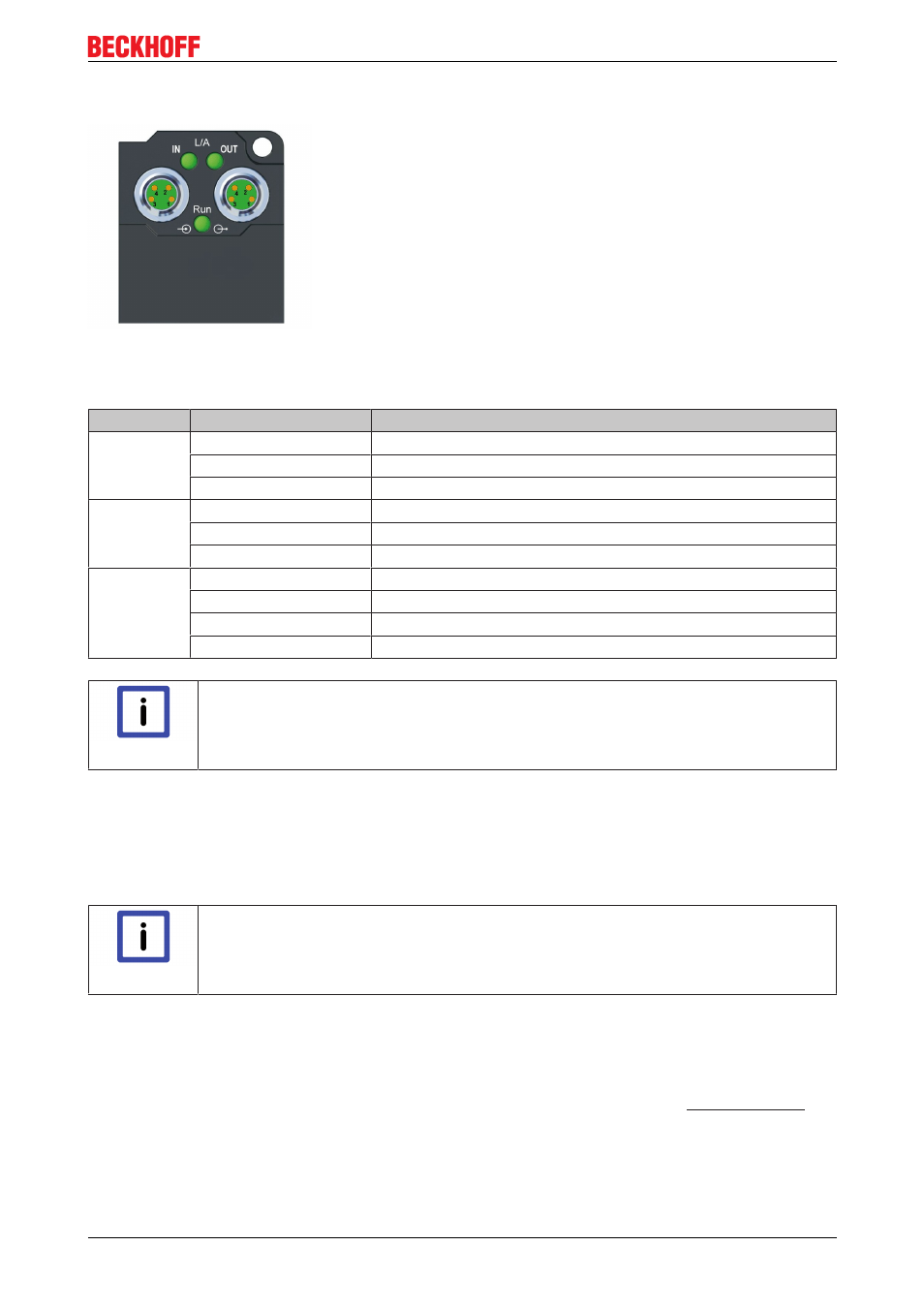

Abb. 28: EtherCAT­LEDs
Tab. 1: LED­Anzeigen
LED Anzeige Bedeutung
IN L/A aus keine Verbindung zum vorhergehenden EtherCAT­Modul
leuchtet LINK: Verbindung zum vorhergehenden EtherCAT­Modul
blinkt ACT: Kommunikation mit vorhergehenden EtherCAT­Modul
OUT L/A aus keine Verbindung zum nachfolgendem EtherCAT­Modul
leuchtet LINK: Verbindung zum nachfolgendem EtherCAT­Modul
blinkt ACT: Kommunikation mit nachfolgendem EtherCAT­Modul
Run aus EtherCAT­Modul ist im Status Init
blinkt schnell EtherCAT­Modul ist im Status Pre­Operational
blinkt langsam EtherCAT­Modul ist im Status Safe­Operational
leuchtet EtherCAT­Modul ist im Status Operational
Hinweis
EtherCAT­Stati
Die verschiedenen Stati, die eines EtherCAT­Moduls sind in der System Basis­Dokumenta­
tion zu EtherCAT beschrieben, die auf unserer Homepage (www.beckhoff.de) unter Down­
loads zur Verfügung steht.
3.2.3 EtherCAT­Kabel
Verwenden Sie zur Verbindung von EtherCAT­Geräten nur geschirmte Ethernet­Kabel, die mindestens der
Kategorie 5 (CAT5) nach EN 50173 bzw. ISO/IEC 11801 entsprechen.
Hinweis
Empfehlungen zur Verkabelung
Detailliert Empfehlungen zur Verkabelung von EtherCAT können Sie der Dokumentation
"Auslegungsempfehlungen zur Infrastruktur für EtherCAT/Ethernet" entnehmen, die auf
www.Beckhoff.de zum Download zur Verfügung steht.
EtherCAT nutzt vier Adern der Kabel für die Signalübertragung.
Aufgrund der automatischen Leitungserkennung (Auto­Crossing) können Sie zwischen EtherCAT­Geräten
von Beckhoff sowohl symmetrisch (1:1) belegte, wie gekreuzte Kabel (Cross­Over) verwenden.
Es folgt eine Auswahl an Kabel für EtherCAT.
Weitere Kabel in verschiedenen Längen finden Sie in der Beckhoff­Preisliste und unter www.beckhoff.de.
