Produktübersicht
2.8 EP1816­0008
2.8.1 EP1816­0008 ­ Einführung

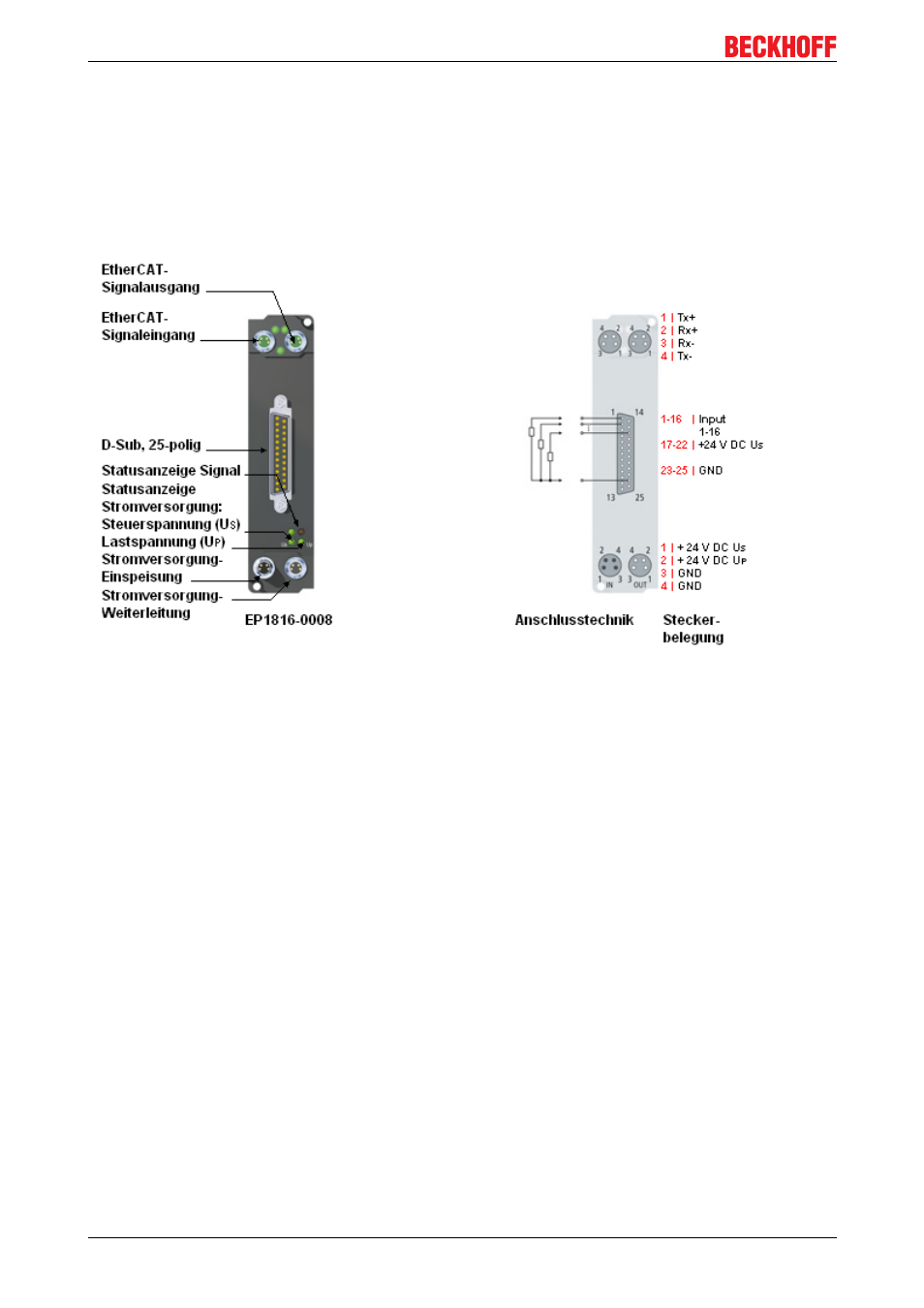

Abb. 15: EP1816­0008
16 digitale Eingänge 24 V
DC
Die EtherCAT Box EP1816­0008 mit digitalen Eingängen erfasst binäre Steuersignale aus der
Prozessebene und überträgt sie galvanisch getrennt zur Steuerung. Der Signalzustand wird über
Leuchtdioden angezeigt, der Signalanschluss erfolgt über eine 25­polige D­Sub­Buchse.
Die Sensoren werden aus der Steuerspannung Us versorgt. Die Lastspannung Up wird im Eingangsmodul
nicht verwendet, sie kann jedoch zur Weiterleitung optional angeschlossen werden.
Quick Links
Installation
UL­Anforderungen für UL­zugelassene Module
