Montage und Anschluss

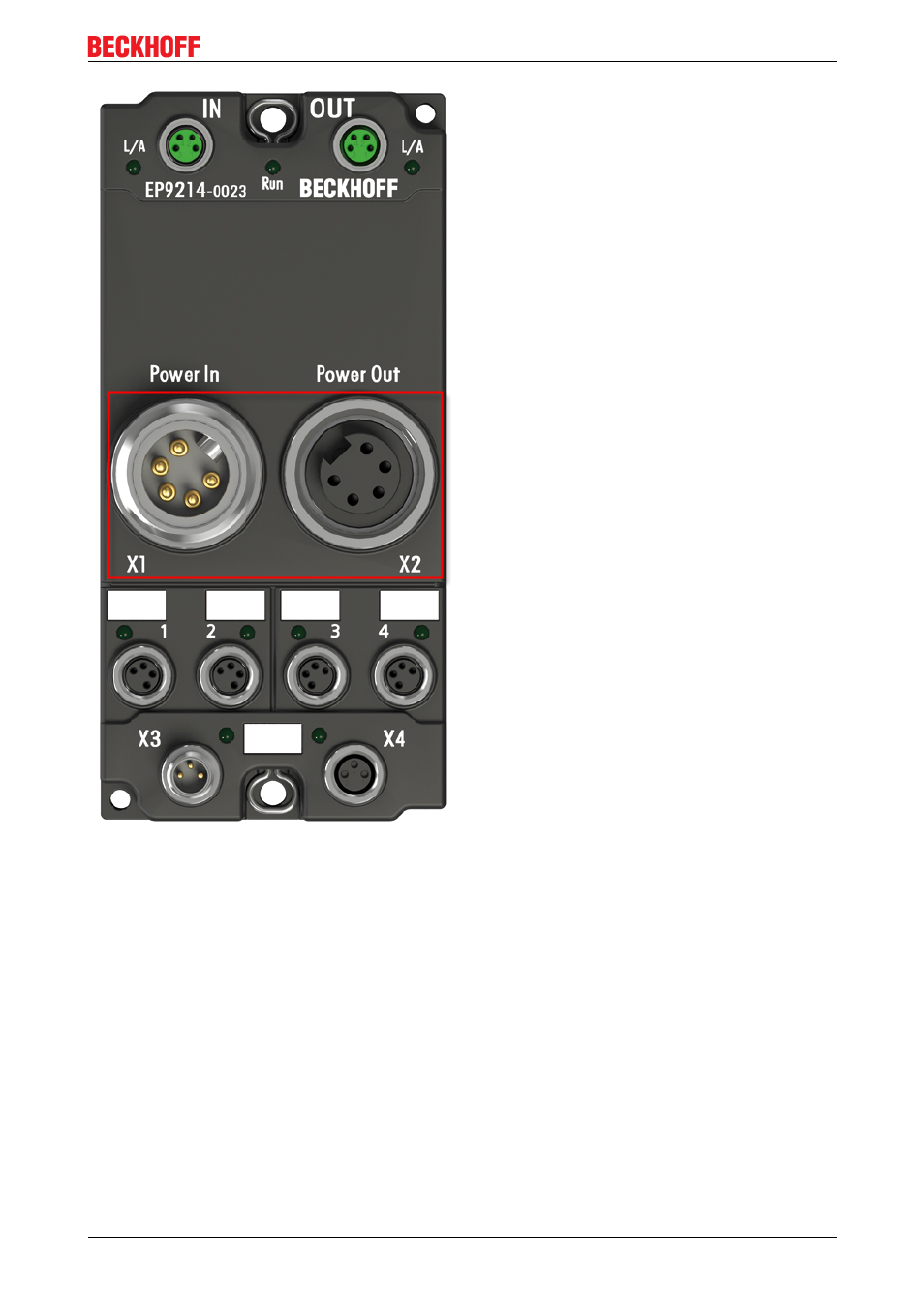

Abb. 44: EP92x40023, Anschlüsse Power In und Power Out
Galvanische Trennung
Digitale Module
Bei den digitalen Ein/Ausgabemodulen sind die Massen von Steuerspannung (GNDs) und
Peripheriespannung (GNDp) ggfs. miteinander verbunden!
Überprüfen Sie dies in der Dokumentation jeder verwendeten EtherCAT Box.
Analoge Module
Bei den analogen Ein/Ausgabemodulen sind die Massen von Steuerspannung (GNDs) und
Peripheriespannung (GNDp) galvanisch voneinander getrennt, um die galvanische Trennung der
Analogsignale von der Steuerspannung zu gewährleisten.
Bei einigen Analogmodulen wird die Sensorik bzw. Aktorik aus Up versorgt damit kann z.B. bei 0 bis 10 V
Eingängen eine beliebige Referenzspannung (0 bis 30 V) an Up angeschlossen werden. Diese steht dann
den Sensoren zur Verfügung (z.B. geglättete 10 V für Messpotentiometer).
