HEIDENHAIN iTNC 530

113

3.3 W

er

kstüc

k

e aut

o

matisc

h v

er

m

essen

8

Verfahrrichtung 1

Q267: Richtung, in der das Tastsy-

stem auf das Werkstück zufahren soll:
-1:Verfahrrichtung negativ
+1:Verfahrrichtung positiv

8

Messhöhe in der Tastsystem-Achse

Q261 (absolut):

Koordinate des Kugelzentrums (=Berührpunkt) in der
Tastsystem-Achse, auf der die Messung erfolgen soll

8

Sicherheits-Abstand

Q320 (inkremental): Zusätzli-

cher Abstand zwischen Messpunkt und Tastsystem-
kugel. Q320 wirkt additiv zu MP6140

8

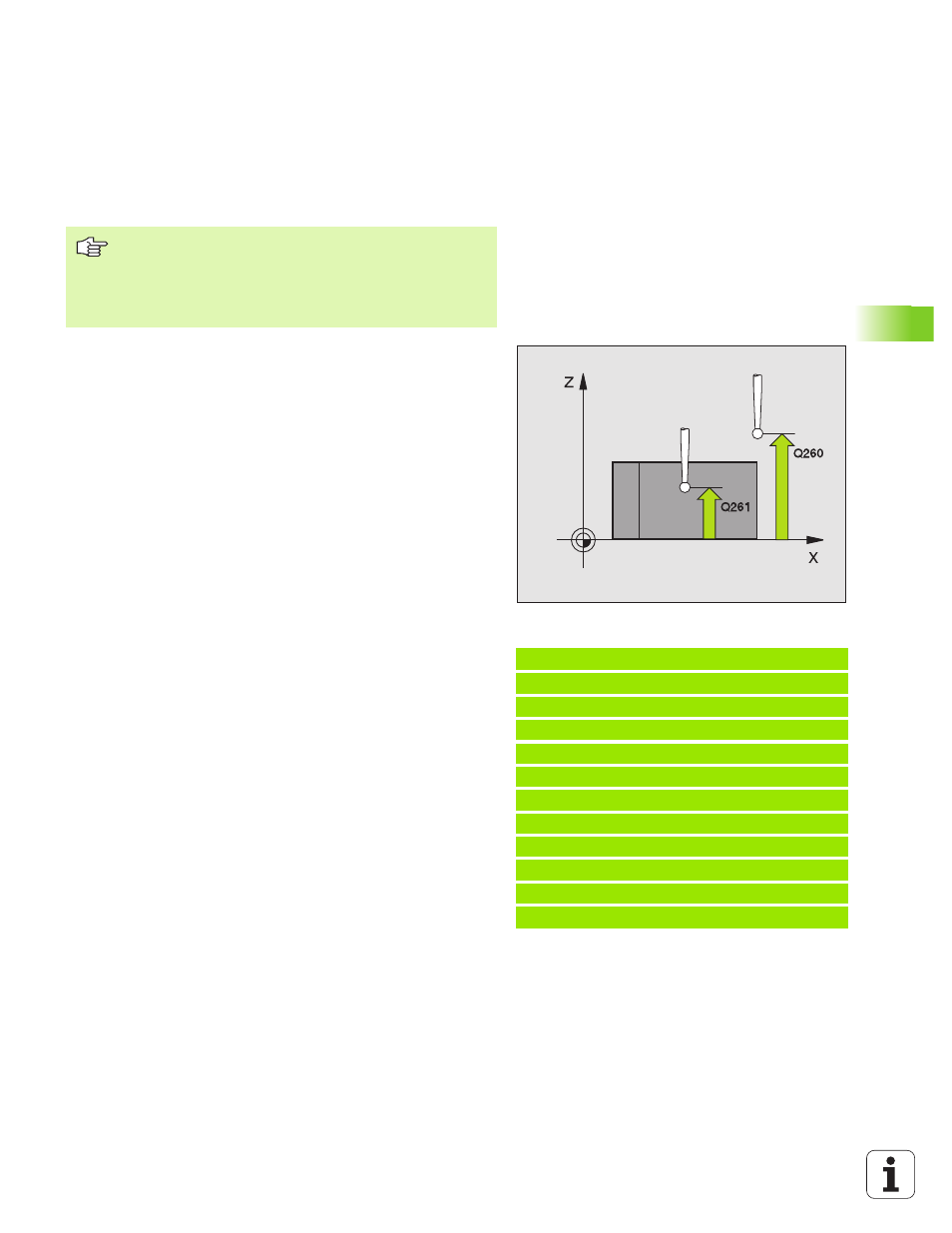

Sichere Höhe

Q260 (absolut): Koordinate in der Tast-

system-Achse, in der keine Kollision zwischen Tastsy-
stem und Werkstück (Spannmittel) erfolgen kann

8

Fahren auf sichere Höhe

Q301: Festlegen, wie das

Tastsystem zwischen den Messpunkten verfahren
soll:
0: Zwischen Messpunkten auf Messhöhe verfahren
1: Zwischen Messpunkten auf Sicherer Höhe verfah-
ren

8

Messprotokoll

Q281: Festlegen, ob die TNC ein Mes-

sprotokoll erstellen soll:
0: Kein Messprotokoll erstellen
1: Messprotokoll erstellen: Die TNC legt die Proto-
kolldatei TCHPR420.TXT
standardmäßig in dem Ver-
zeichnis ab, in dem auch Ihr Messprogramm gespei-
chert ist
2: Programmlauf unterbrechen und Messprotokoll auf
den TNC-Bildschirmausgeben. Programm mit NC-
Start fortsetzen

Bei Tastsystem-Achse = Messachse beachten:

Q263 gleich Q265 wählen, wenn Winkel in Richtung der A-
Achse gemessen werden soll; Q263 ungleich Q265 wäh-
len, wenn Winkel in Richtung der B-Achse gemessen wer-
den soll.

Beispiel: NC-Sätze

5 TCH PROBE 420 MESSEN WINKEL

Q263=+10

;1. PUNKT 1. ACHSE

Q264=+10

;1. PUNKT 2. ACHSE

Q265=+15

;2. PUNKT 1. ACHSE

Q266=+95

;2. PUNKT 2. ACHSE

Q272=1

;MESSACHSE

Q267=-1

;VERFAHRRICHTUNG

Q261=-5

;MESSHOEHE

Q320=0

;SICHERHEITS-ABST.

Q260=+10

;SICHERE HOEHE

Q301=1

;FAHREN AUF S. HOEHE

Q281=1

;MESSPROTOKOLL
