36 2 Tastsystem-Zyklen in den Betriebsarten Manuell und El. Handrad
2.4 Bezugspunkt-Setz
en mit 3D-T
astsyst
e
men

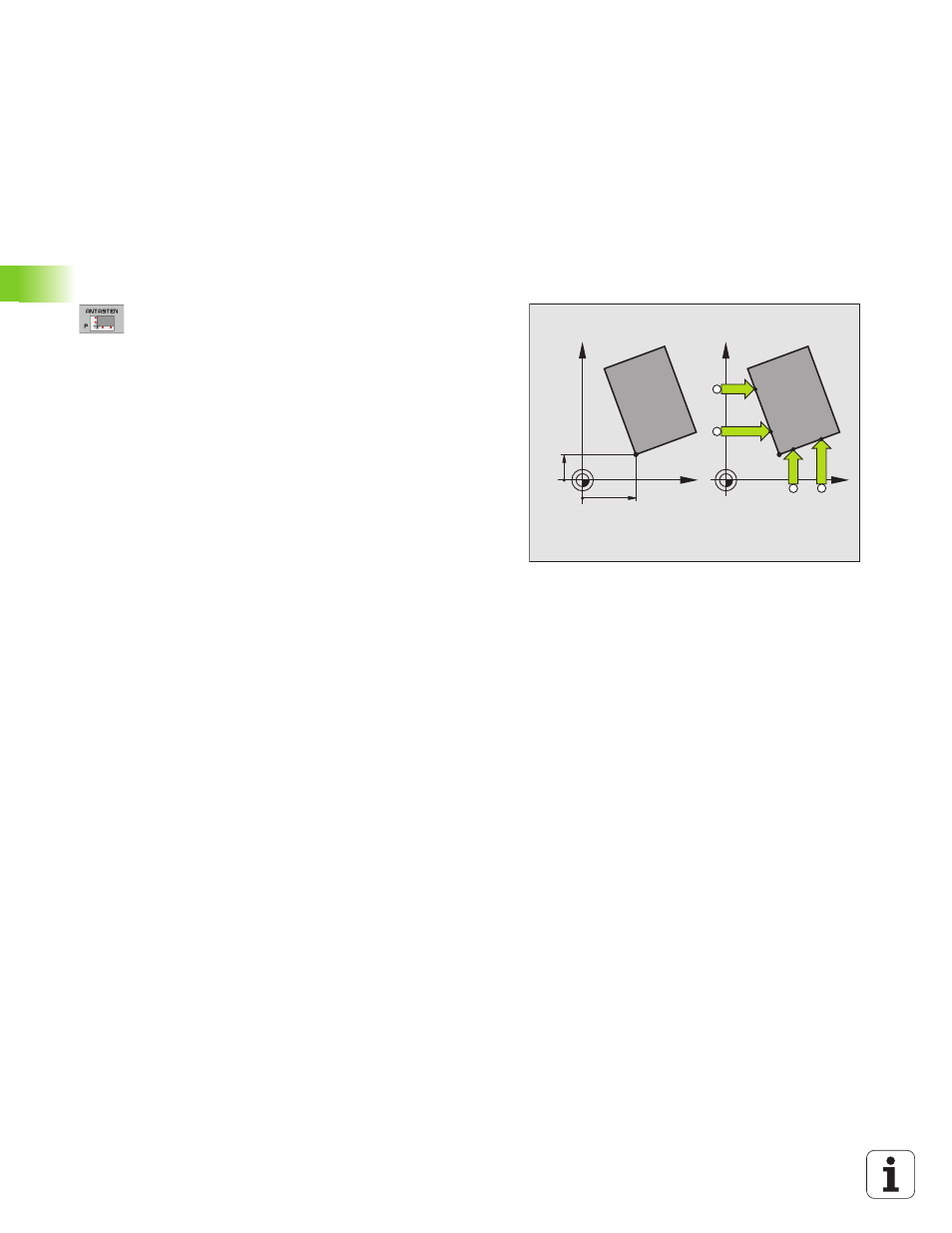

Ecke als Bezugspunkt – Punkte übernehmen, die
für Grunddrehung angetastet wurden (siehe Bild
rechts)
8 Antastfunktion wählen: Softkey ANTASTEN P drücken
8 Antastpunkte aus Grunddrehung ? : Taste ENT
drücken, um die Koordinaten der Antastpunkte zu
übernehmen
8 Tastsystem in die Nähe des ersten Antastpunkts auf
der Werkstück-Kante positionieren, die für die Grund-
drehung nicht angetastet wurde
8 Antastrichtung wählen: Über Softkey wählen
8 Antasten: Externe START-Taste drücken
8 Tastsystem in die Nähe des zweiten Antastpunkts auf
der gleichen Kante positionieren
8 Antasten: Externe START-Taste drücken
8 Bezugspunkt : Beide Koordinaten des Bezugspunkts im
Menüfenster eingeben, mit Softkey BEZUGSP.
SETZEN übernehmen, oder Werte in eine Tabelle
schreiben (siehe „Messwerte aus den Tastsystem-
Zyklen in eine Nullpunkt-Tabelle schreiben”, Seite 28,
oder siehe „Messwerte aus den Tastsystem-Zyklen
in die Preset-Tabelle schreiben”, Seite 29)
8 Antast-Funktion beenden: Taste END drücken
Ecke als Bezugspunkt – Punkte nicht
übernehmen, die für Grunddrehung angetastet
wurden
8 Antastfunktion wählen: Softkey ANTASTEN P drücken
8 Antastpunkte aus Grunddrehung ? : Mit Taste NO ENT verneinen
(Dialogfrage erscheint nur, wenn Sie zuvor eine Grunddrehung
durchgeführt haben)
8 Beide Werkstück-Kanten je zweimal antasten
8 Bezugspunkt : Koordinaten des Bezugspunkts eingeben, mit Softkey
BEZUGSP. SETZEN übernehmen, oder Werte in eine Tabelle schrei-
ben (siehe „Messwerte aus den Tastsystem-Zyklen in eine Null-
punkt-Tabelle schreiben”, Seite 28, oder siehe „Messwerte aus den
Tastsystem-Zyklen in die Preset-Tabelle schreiben”, Seite 29)
8 Antast-Funktion beenden: Taste END drücken
P
X=?
Y=?
X
Y
P
X
Y
