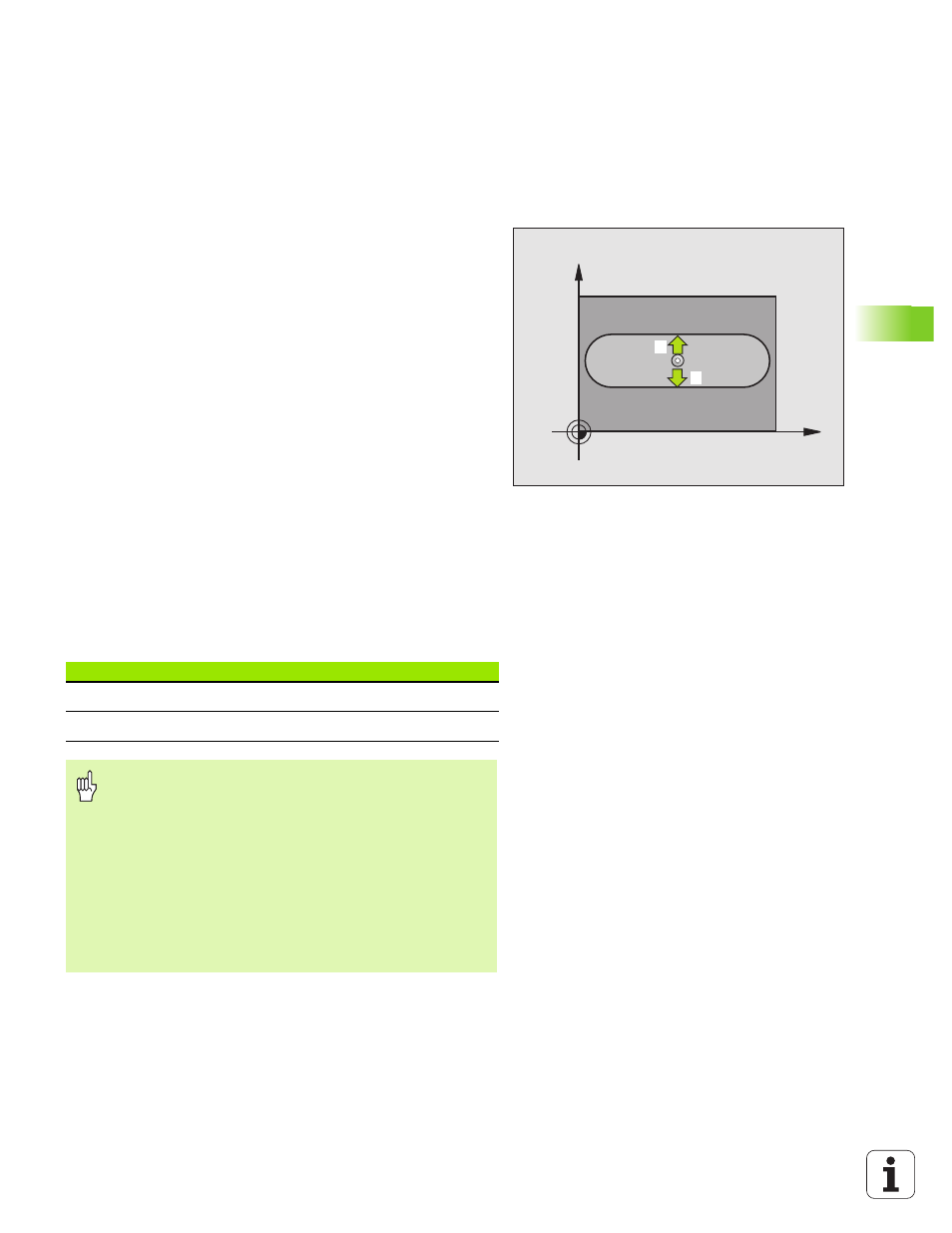

BEZUGSPUNKT MITTE NUT (Tastsystem-
Zyklus 408, DIN/ISO: G408, FCL 3-Funktion)
Der Tastsystem-Zyklus 408 ermittelt den Mittelpunkt einer Nut und
setzt diesen Mittelpunkt als Bezugspunkt. Wahlweise kann die TNC
den Mittelpunkt auch in eine Nullpunkt- oder Preset-Tabelle schreiben.
1
Die TNC positioniert das Tastsystem mit Eilvorschub (Wert aus
MP6150 bzw. MP6361) und mit Positionierlogik (siehe „Tastsy-
stem-Zyklen abarbeiten" auf Seite 24) zum Antastpunkt
1
. Die TNC
berechnet die Antastpunkte aus den Angaben im Zyklus und dem
Sicherheits-Abstand aus MP6140
2
Anschließend fährt das Tastsystem auf die eingegebene Mess-
höhe und führt den ersten Antast-Vorgang mit Antast-Vorschub
(MP6120 bzw. MP6360) durch
3
Danach fährt das Tastsystem entweder achsparallel auf Messhöhe
oder linear auf Sicherer Höhe zum nächsten Antastpunkt
2
und
führt dort den zweiten Antast-Vorgang durch
4
Abschließend positioniert die TNC das Tastsystem zurück auf die
Sichere Höhe und verarbeitet den ermittelten Bezugspunkt in
Abhängigkeit der Zyklusparameter Q303 und Q305 (siehe
„Berechneten Bezugspunkt speichern" auf Seite 66) und speichert
die Istwerte in nachfolgend aufgeführten Q-Parametern ab
5
Wenn gewünscht, ermittelt die TNC anschließend in einem sepa-
raten Antast-Vorgang noch den Bezugspunkt in der Tastsystem-
Achse
X
Y
1
2
Parameter-Nummer
Bedeutung
Q166
Istwert gemessene Nutbreite
Q157
Istwert Lage Mittelachse
Beachten Sie vor dem Programmieren
Um eine Kollision zwischen Tastsystem und Werkstück zu
vermeiden, geben Sie die Nutbreite eher zu klein ein.
Wenn die Nutbreite und der Sicherheits-Abstand eine Vor-
positionierung in die Nähe der Antastpunkte nicht erlau-
ben, tastet die TNC immer ausgehend von der Nutmitte
an. Zwischen den zwei Messpunkten fährt das Tastsy-
stem dann nicht auf die Sichere Höhe.
Vor der Zyklus-Definition müssen Sie einen Werkzeug-
Aufruf zur Definition der Tastsystem-Achse programmiert
haben.
