HEIDENHAIN iTNC 530
61
3.1 W
e
rk
stüc
k-Sc
hieflag
e
aut
o
matisc
h erf
a
ssen
8

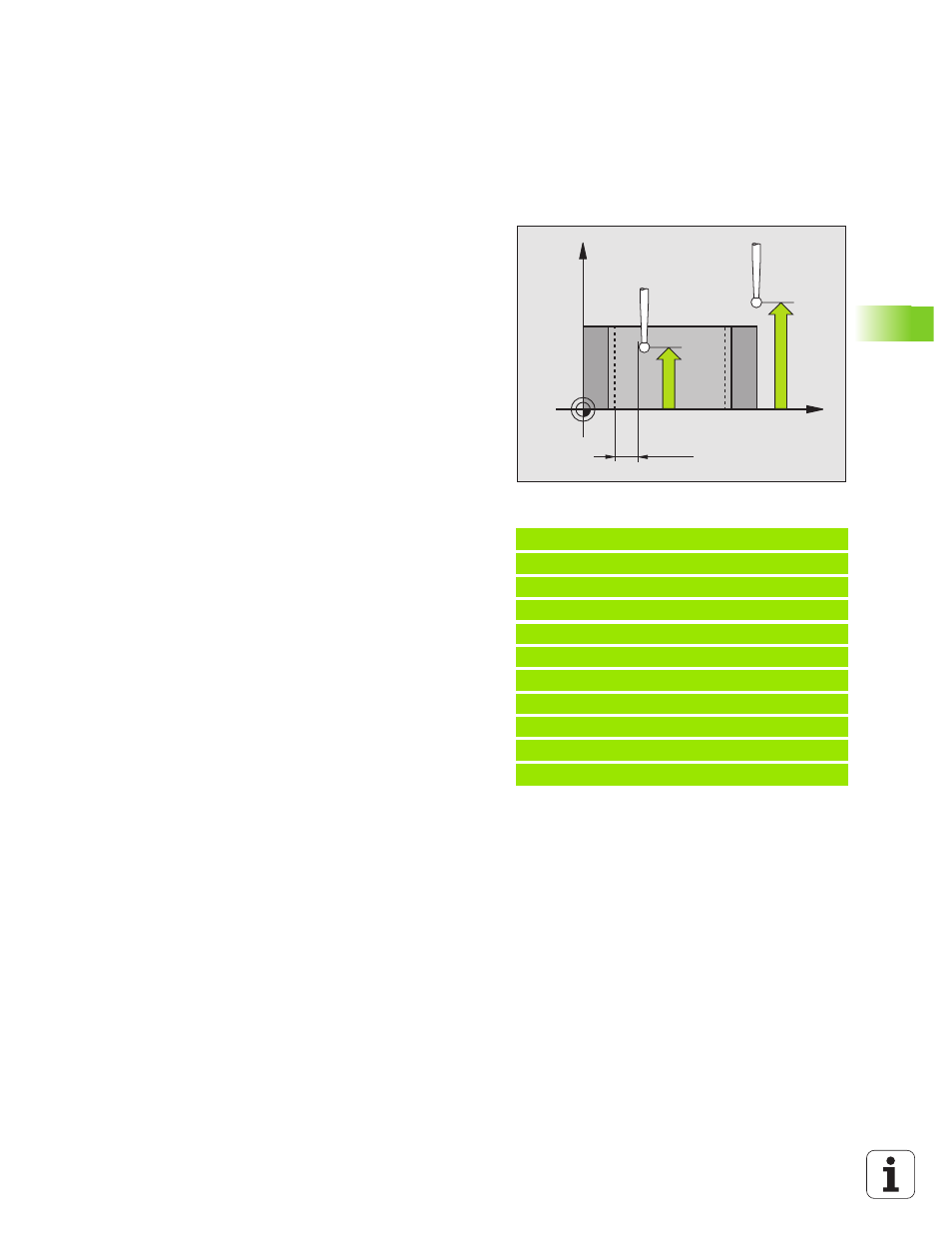

Messhöhe in der Tastsystem-Achse
Q261 (absolut):
Koordinate des Kugelzentrums (=Berührpunkt) in der
Tastsystem-Achse, auf der die Messung erfolgen soll
8
Sicherheits-Abstand
Q320 (inkremental): Zusätzli-
cher Abstand zwischen Messpunkt und Tastsystem-
kugel. Q320 wirkt additiv zu MP6140
8
Sichere Höhe
Q260 (absolut): Koordinate in der Tast-
system-Achse, in der keine Kollision zwischen Tastsy-
stem und Werkstück (Spannmittel) erfolgen kann
8
Fahren auf sichere Höhe
Q301: Festlegen, wie das
Tastsystem zwischen den Messpunkten verfahren
soll:
0: Zwischen Messpunkten auf Messhöhe verfahren
1: Zwischen Messpunkten auf Sicherer Höhe verfah-
ren
8
Null setzen nach Ausrichtung
Q337: Festlegen, ob
die TNC die Anzeige der C-Achse auf 0 setzen soll,
oder den Winkelversatz in die Spalte C der Nullpunkt-
Tabelle schreiben soll:
0: Anzeige der C-Achse auf 0 setzen
>0:Gemessenen Winkelversatz vorzeichenrichtig in
die Nullpunkt-Tabelle schreiben. Zeilen-Nummer =
Wert vom Q337. Ist bereits eine C-Verschiebung in
die Nullpunkt-Tabelle eingetragen, dann addiert die
TNC den gemessenen Winkelversatz vorzeichenrich-
tig
Beispiel: NC-Sätze
5 TCH PROBE 405 ROT UEBER C-ACHSE
Q321=+50
;METTE 1. ACHSE
Q322=+50
;MITTE 2. ACHSE
Q262=10
;SOLL-DURCHMESSER
Q325=+0
;STARTWINKEL
Q247=90
;WINKELSCHRITT
Q261=-5
;MESSHOEHE
Q320=0
;SICHERHEITS-ABST.
Q260=+20
;SICHERE HOEHE
Q301=0
;FAHREN AUF S. HOEHE
Q337=0
;NULL SETZEN
X
Z
Q261
Q260
MP6140
+
Q320
