HEIDENHAIN iTNC 530 37
2.4 Bezugspunkt-Setz
en mit 3D-T
astsyst
e
men

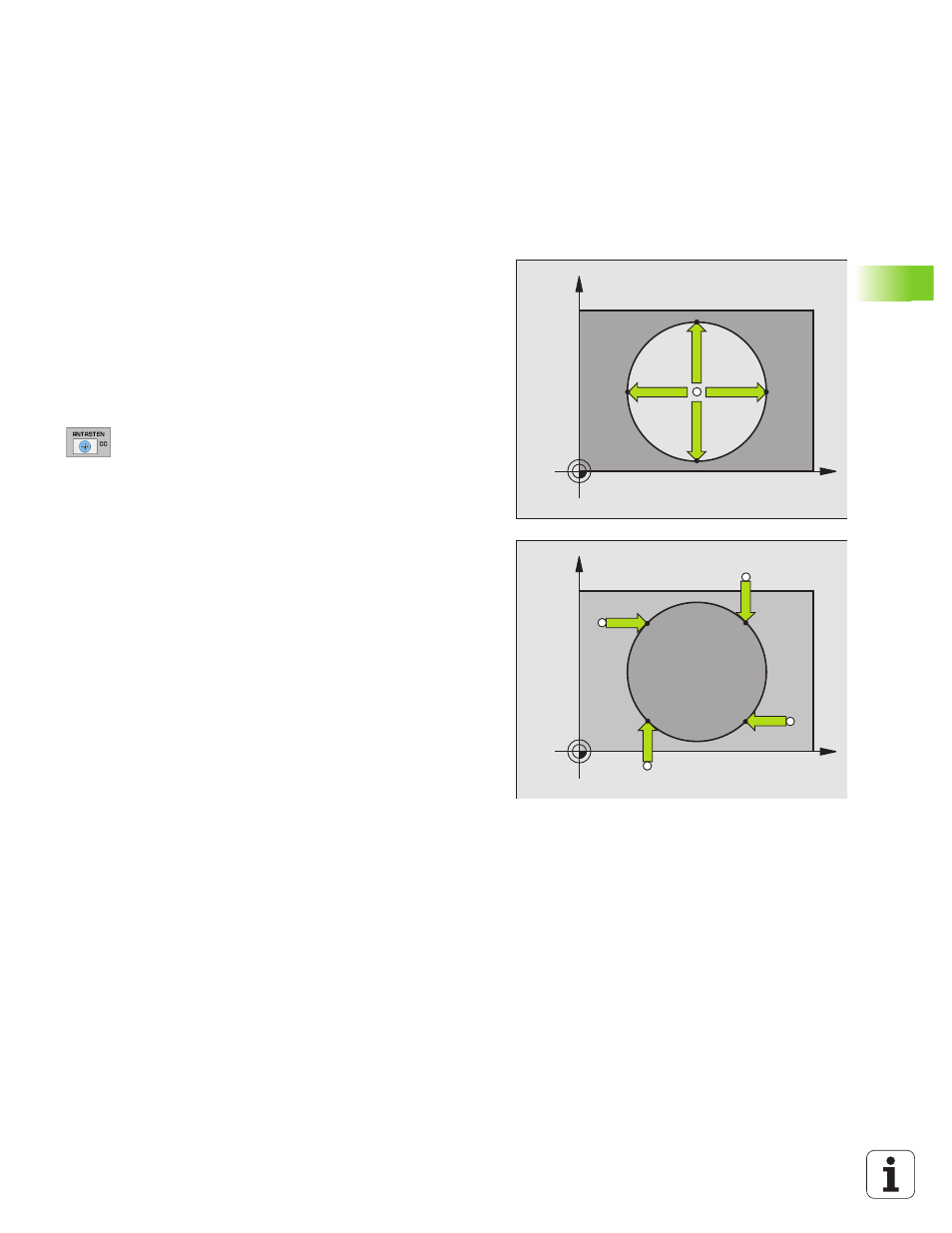

Kreismittelpunkt als Bezugspunkt
Mittelpunkte von Bohrungen, Kreistaschen, Vollzylindern, Zapfen,
kreisförmigen Inseln usw. können Sie als Bezugspunkte setzen.
Innenkreis:
Die TNC tastet die Kreis-Innenwand in alle vier Koordinatenachsen-
Richtungen an.
Bei unterbrochenen Kreisen (Kreisbögen) können Sie die Antastrich-
tung beliebig wählen.
8 Tastkugel ungefähr in die Kreismitte positionieren
8 Antastfunktion wählen: Softkey ANTASTEN CC wäh-
len
8 Antasten: Externe START-Taste viermal drücken. Das
Tastsystem tastet nacheinander 4 Punkte der Kreis-
Innenwand an
8 Wenn Sie mit Umschlagmessung arbeiten wollen (nur
bei Maschinen mit Spindel-Orientierung, abhängig
von MP6160) Softkey 180° drücken und erneut 4
Punkte der Kreis-Innenwand antasten
8 Wenn Sie ohne Umschlagmessung arbeiten wollen:
Taste END drücken
8 Bezugspunkt : Im Menüfenster beide Koordinaten des
Kreismittelpunkts eingeben, mit Softkey BEZUGSP.
SETZEN übernehmen, oder Werte in eine Tabelle
schreiben (siehe „Messwerte aus den Tastsystem-
Zyklen in eine Nullpunkt-Tabelle schreiben”, Seite 28,
oder siehe „Messwerte aus den Tastsystem-Zyklen
in die Preset-Tabelle schreiben”, Seite 29)
8 Antastfunktion beenden: Taste END drücken
Außenkreis:
8 Tastkugel in die Nähe des ersten Antastpunkts außerhalb des
Kreises positionieren
8 Antastrichtung wählen: Entsprechenden Softkey wählen
8 Antasten: Externe START-Taste drücken
8 Antastvorgang für die übrigen 3 Punkte wiederholen. Siehe Bild
rechts unten
8 Bezugspunkt : Koordinaten des Bezugspunkts eingeben, mit Softkey
BEZUGSP. SETZEN übernehmen, oder Werte in eine Tabelle schrei-
ben (siehe „Messwerte aus den Tastsystem-Zyklen in eine Null-
punkt-Tabelle schreiben”, Seite 28, oder siehe „Messwerte aus den
Tastsystem-Zyklen in die Preset-Tabelle schreiben”, Seite 29)
8 Antast-Funktion beenden: Taste END drücken
Nach dem Antasten zeigt die TNC die aktuellen Koordinaten des Kreis-
mittelpunkts und den Kreisradius PR an.
X
Y
X+ X–
Y+
Y–
X
Y
X+
X–
Y+
Y–
