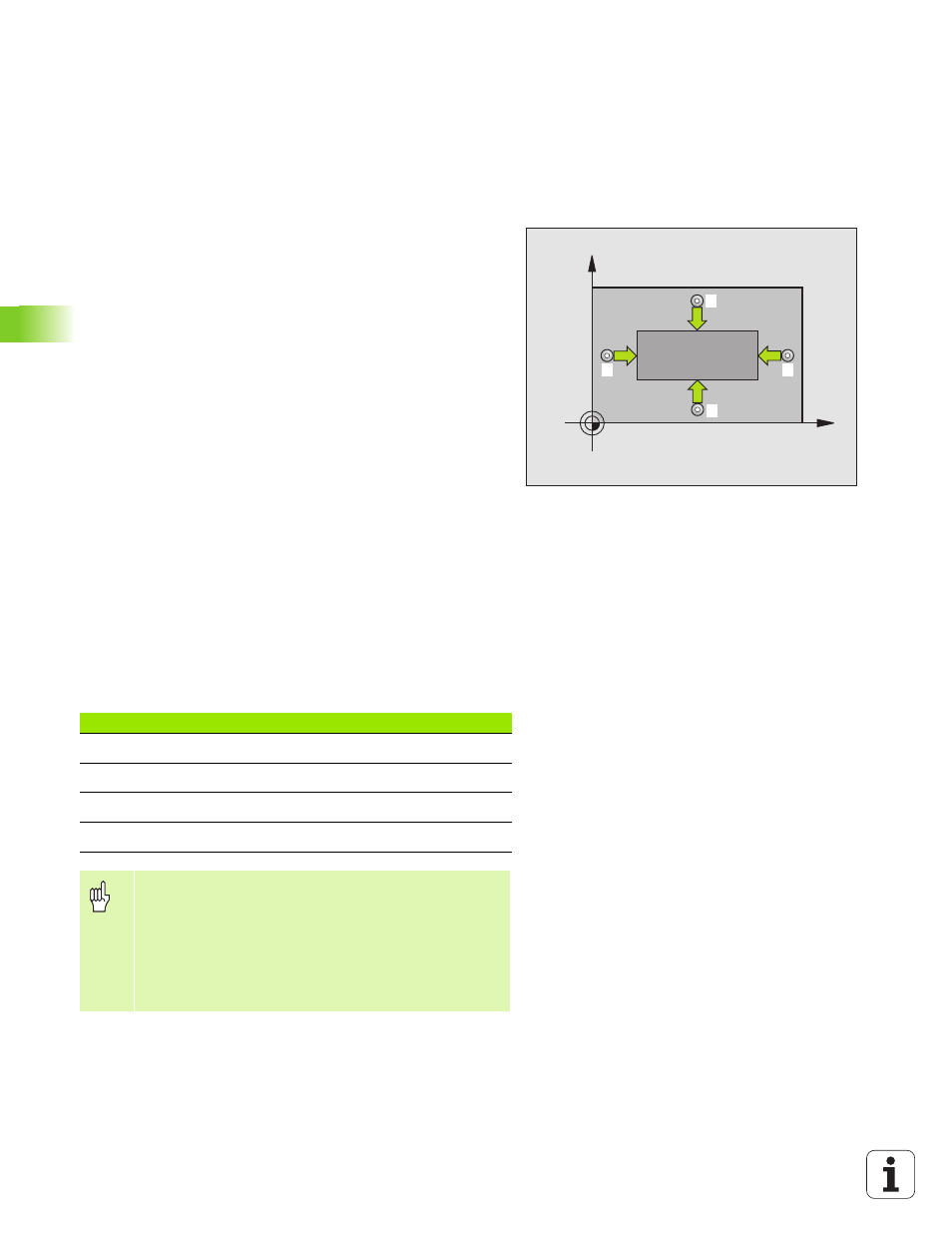

BEZUGSPUNKT RECHTECK AUSSEN
(Tastsystem-Zyklus 411, DIN/ISO: G411)
Der Tastsystem-Zyklus 411 ermittelt den Mittelpunkt eines Rechteck-
zapfens und setzt diesen Mittelpunkt als Bezugspunkt. Wahlweise
kann die TNC den Mittelpunkt auch in eine Nullpunkt- oder Preset-
Tabelle schreiben.
1 Die TNC positioniert das Tastsystem mit Eilvorschub (Wert aus
MP6150 bzw. MP6361) und mit Positionierlogik (siehe „Tastsy-
stem-Zyklen abarbeiten" auf Seite 24) zum Antastpunkt
1 . Die TNC
berechnet die Antastpunkte aus den Angaben im Zyklus und dem
Sicherheits-Abstand aus MP6140
2 Anschließend fährt das Tastsystem auf die eingegebene Mes-
shöhe und führt den ersten Antast-Vorgang mit Antast-Vorschub
(MP6120 bzw. MP6360) durch
3 Danach fährt das Tastsystem entweder achsparallel auf Messhöhe
oder linear auf Sicherer Höhe zum nächsten Antastpunkt
2 und
führt dort den zweiten Antast-Vorgang durch
4 Die TNC positioniert das Tastsystem zum Antastpunkt 3 und
danach zum Antastpunkt 4 und führt dort den dritten bzw. vierten
Antast-Vorgang durch
5 Abschließend positioniert die TNC das Tastsystem zurück auf die
Sichere Höhe und verarbeitet den ermittelten Bezugspunkt in
Abhängigkeit der Zyklusparameter Q303 und Q305 (siehe
„Berechneten Bezugspunkt speichern" auf Seite 66)
6 Wenn gewünscht, ermittelt die TNC anschließend in einem sepa-
raten Antast-Vorgang noch den Bezugspunkt in der Tastsystem-
Achse und speichert die Istwerte in folgenden Q-Parametern ab
X
Y
1
2
4
3
Parameter-Nummer Bedeutung
Q151 Istwert Mitte Hauptachse
Q152 Istwert Mitte Nebenachse
Q154 Istwert Seiten-Länge Hauptachse
Q155 Istwert Seiten-Länge Nebenachse
Beachten Sie vor dem Programmieren
Um eine Kollision zwischen Tastsystem und Werkstück zu
vermeiden, geben Sie die 1. und 2. Seiten-Länge des Zap-
fens eher zu groß ein.
Vor der Zyklus-Definition müssen Sie einen Werkzeug-
Aufruf zur Definition der Tastsystem-Achse programmiert
haben.
