3 Tastsystem-Zyklen zur automatischen Werkstück-Kontrolle
3.3 W
er
kstüc
k
e aut
o
matisc
h v
er
m
essen
8
1. Messpunkt 1. Achse
Q263 (absolut): Koordinate
des ersten Antastpunktes in der Hauptachse der
Bearbeitungsebene
8
1. Messpunkt 2. Achse
Q264 (absolut): Koordinate
des ersten Antastpunktes in der Nebenachse der
Bearbeitungsebene
8
1. Messpunkt 3. Achse
Q294 (absolut): Koordinate
des ersten Antastpunktes in der Tastsystem-Achse
8
2. Messpunkt 1. Achse
Q265 (absolut): Koordinate
des zweiten Antastpunktes in der Hauptachse der
Bearbeitungsebene
8
2. Messpunkt 2. Achse
Q266 (absolut): Koordinate
des zweiten Antastpunktes in der Nebenachse der
Bearbeitungsebene
8
2. Messpunkt 3. Achse
Q295 (absolut): Koordinate
des zweiten Antastpunktes in der Tastsystem-Achse
8
3. Messpunkt 1. Achse
Q296 (absolut): Koordinate
des dritten Antastpunktes in der Hauptachse der
Bearbeitungsebene
8
3. Messpunkt 2. Achse
Q297 (absolut): Koordinate
des dritten Antastpunktes in der Nebenachse der
Bearbeitungsebene
8
3. Messpunkt 3. Achse
Q298 (absolut): Koordinate
des dritten Antastpunktes in der Tastsystem-Achse
8
Sicherheits-Abstand
Q320 (inkremental): Zusätzli-
cher Abstand zwischen Messpunkt und Tastsystem-
kugel. Q320 wirkt additiv zu MP6140
8
Sichere Höhe
Q260 (absolut): Koordinate in der Tast-
system-Achse, in der keine Kollision zwischen Tastsy-
stem und Werkstück (Spannmittel) erfolgen kann
8
Messprotokoll
Q281: Festlegen, ob die TNC ein Mes-
sprotokoll erstellen soll:
0: Kein Messprotokoll erstellen
1: Messprotokoll erstellen: Die TNC legt die Proto-
kolldatei TCHPR431.TXT standardmäßig in dem Ver-
zeichnis ab, in dem auch Ihr Messprogramm gespei-
chert ist
2: Programmlauf unterbrechen und Messprotokoll auf
den TNC-Bildschirmausgeben. Programm mit NC-
Start fortsetzen
Beispiel: NC-Sätze
5 TCH PROBE 431 MESSEN EBENE
Q263=+20
;1. PUNKT 1. ACHSE
Q264=+20
;1. PUNKT 2. ACHSE
Q294=-10
;1. PUNKT 3. ACHSE
Q265=+50
;2. PUNKT 1. ACHSE
Q266=+80
;2. PUNKT 2. ACHSE
Q295=+0
;2. PUNKT 3. ACHSE
Q296=+90
;3. PUNKT 1. ACHSE
Q297=+35
;3. PUNKT 2. ACHSE
Q298=+12
;3. PUNKT 3. ACHSE
Q320=0
;SICHERHEITS-ABST.
Q260=+5
;SICHERE HOEHE
Q281=1
;MESSPROTOKOLL

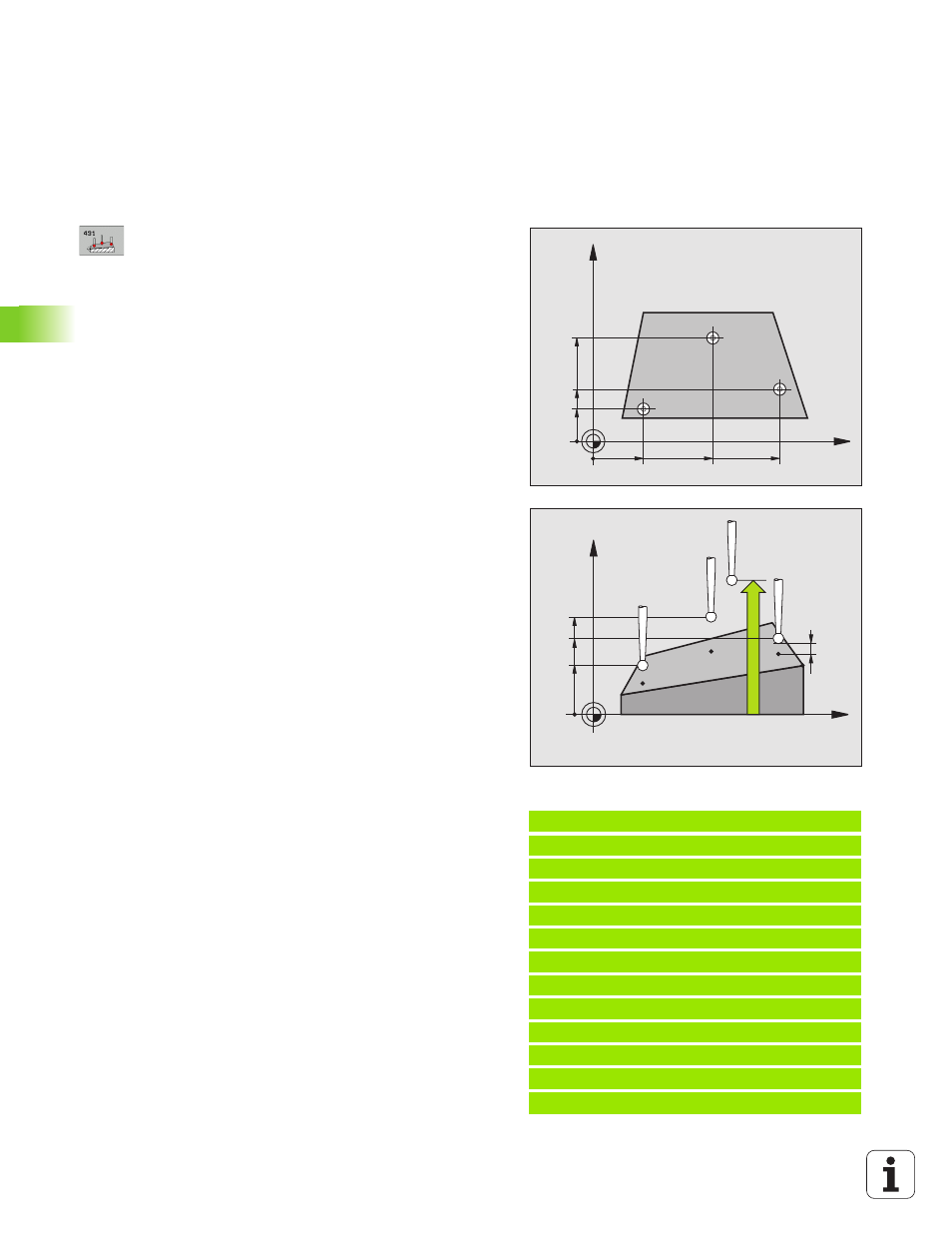

X
Y
Q266
Q263
Q264
Q297
Q265
Q296
X
Z
Q298
Q295
Q294
Q260
MP6140
+
Q320
