3 Tastsystem-Zyklen zur automatischen Werkstück-Kontrolle
3.2 Bezugspunkt
e
aut
o
matisc
h er
mit
teln

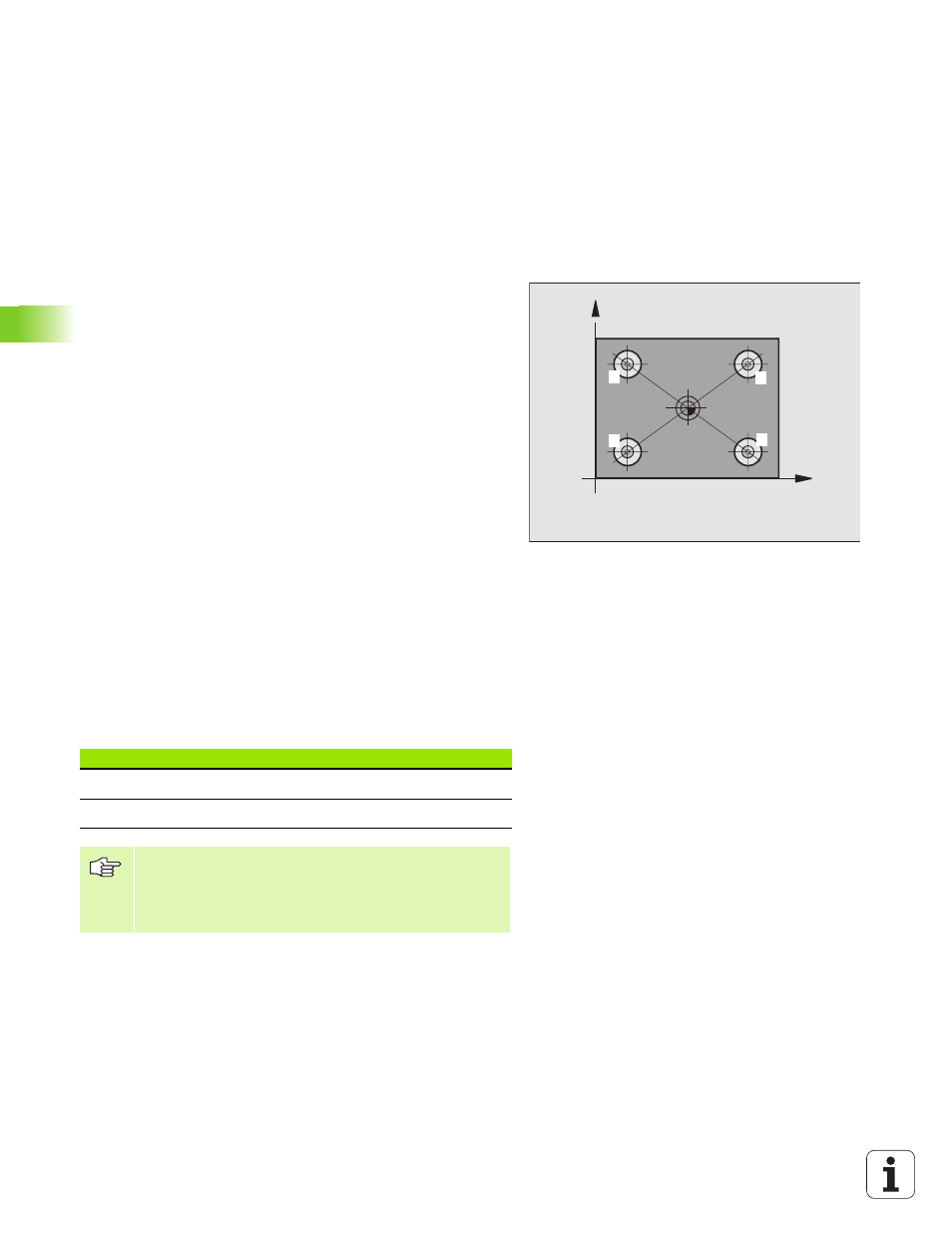

BEZUGSPUNKT MITTE von 4 BOHRUNGEN
(Tastsystem-Zyklus 418, DIN/ISO: G418)
Der Tastsystem-Zyklus 418 berechnet den Schnittpunkt der Verbin-
dungslinien von jeweils zwei Bohrungs-Mittelpunkten und setzt die-
sen Schnittpunkt als Bezugspunkt. Wahlweise kann die TNC den
Schnittpunkt auch in eine Nullpunkt- oder Preset-Tabelle schreiben.
1
Die TNC positioniert das Tastsystem mit Eilvorschub (Wert aus
MP6150 bzw. MP6361) und mit Positionierlogik (siehe „Tastsy-
stem-Zyklen abarbeiten" auf Seite 24) in die Mitte der ersten Boh-
rung
1
2
Anschließend fährt das Tastsystem auf die eingegebene Mes-
shöhe und erfasst durch vier Antastungen den ersten Bohrungs-
Mittelpunkt
3
Anschließend fährt das Tastsystem zurück auf die Sichere Höhe
und positioniert auf den eingegebenen Mittelpunkt der zweiten
Bohrung
2
4
Die TNC fährt das Tastsystem auf die eingegebene Messhöhe und
erfasst durch vier Antastungen den zweiten Bohrungs-Mittelpunkt
5
Die TNC wiederholt Vorgang 3 und 4 für die Bohrungen
3
und
4
6
Abschließend positioniert die TNC das Tastsystem zurück auf die
Sichere Höhe und verarbeitet den ermittelten Bezugspunkt in
Abhängigkeit der Zyklusparameter Q303 und Q305 (siehe
„Berechneten Bezugspunkt speichern" auf Seite 66). Die TNC
berechnet den Bezugspunkt als Schnittpunkt der Verbindungsli-
nien Bohrungs-Mittelpunkt
1
/
3
und
2
/
4
und speichert die Istwerte
in nachfolgend aufgeführten Q-Parametern ab
7
Wenn gewünscht, ermittelt die TNC anschließend in einem sepa-
raten Antast-Vorgang noch den Bezugspunkt in der Tastsystem-
Achse
X
Y
1
2
3
4
Parameter-Nummer
Bedeutung
Q151
Istwert Schnittpunkt Hauptachse
Q152
Istwert Schnittpunkt Nebenachse
Beachten Sie vor dem Programmieren
Vor der Zyklus-Definition müssen Sie einen Werkzeug-
Aufruf zur Definition der Tastsystem-Achse programmiert
haben.
