32 2 Tastsystem-Zyklen in den Betriebsarten Manuell und El. Handrad
2.2 Sc
halt
endes T
astsyst
em k
a
libr
ier
en

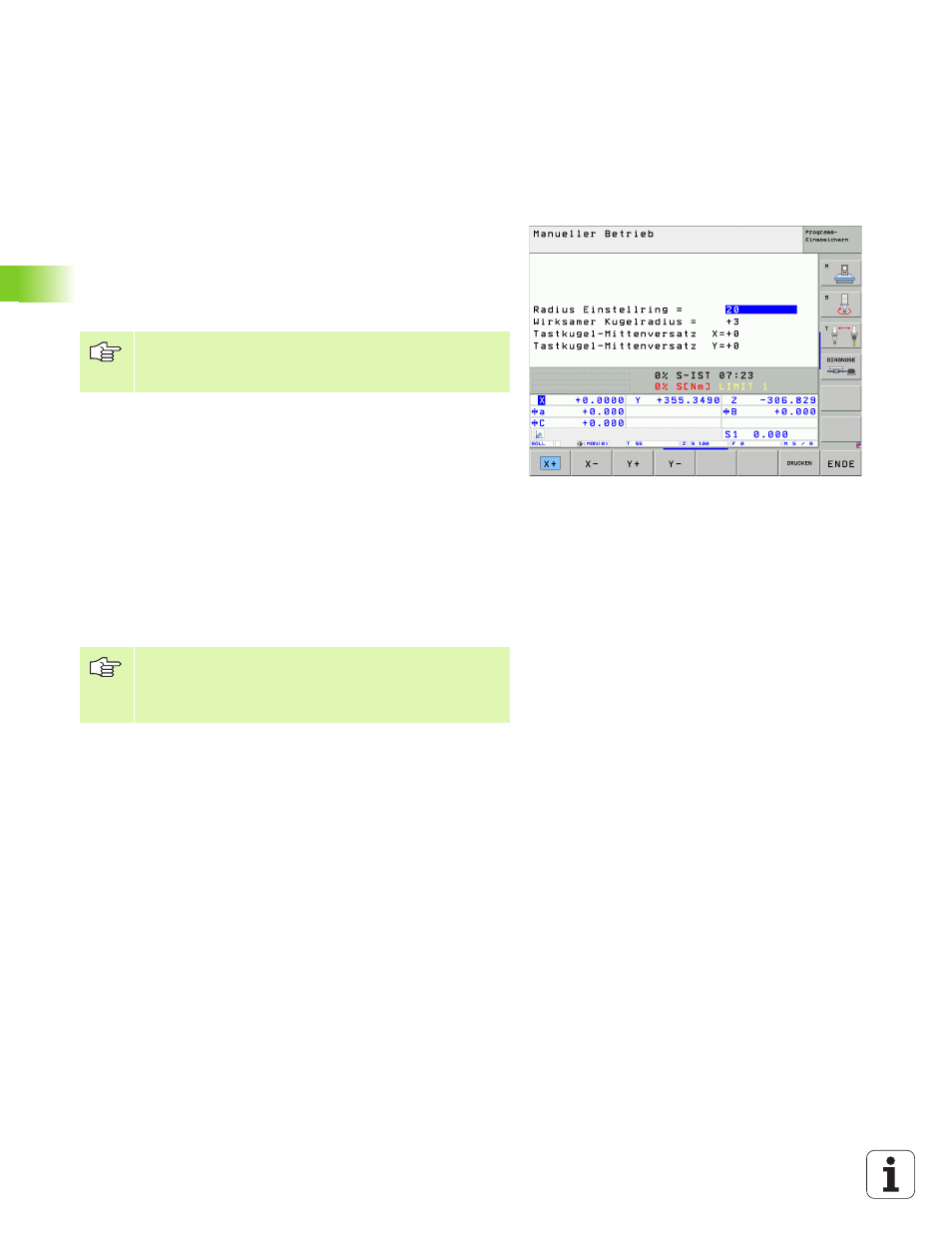

Kalibrierwerte anzeigen
Die TNC speichert wirksame Länge, den wirksamen Radius und den
Betrag des Tastsystem-Mittenversatzes und berücksichtigt diese
Werte bei späteren Einsätzen des 3D-Tastsystems. Um die gespei-
cherten Werte anzuzeigen, drücken Sie KAL. L und KAL. R.
Mehrere Sätze von Kalibrierdaten verwalten
Wenn Sie an Ihrer Maschine mehrere Tastsysteme oder Tasterein-
sätze mit kreuzförmiger Anordnung verwenden, müssen Sie ggf. meh-
rere Sätze von Kalibrierdaten verwenden.
Um mehrere Sätze von Kalibrierdaten verwenden zu können, müssen
Sie den Maschinen-Parameter 7411=1 setzen. Das Ermitteln der Kali-
brierdaten ist identisch zur Vorgehensweise beim Einsatz eines einzel-
nen Tassystems, die TNC speichert jedoch die Kalibrierdaten in der
Werkzeug-Tabelle, wenn Sie das Kalibrier-Menü verlassen und das
Schreiben der Kalibrierdaten in die Tabelle mit der Taste ENT bestäti-
gem. Die aktive Werkzeug-Nummer bestimmt dabei die Zeile in der
Werkzeug-Tabelle, in der die TNC die Daten ablegt
Wenn Sie mehrere Tastsysteme bzw. Kalibrierdaten ver-
wenden: Siehe „Mehrere Sätze von Kalibrierdaten verwal-
ten”, Seite 32.
Beachten Sie, dass Sie die richtige Werkzeug-Nummer
aktiv haben, wenn Sie das Tastsystem verwenden, unab-
hängig davon, ob Sie einen Tastsystem-Zyklus im Automa-
tik-Betrieb oder im Manuellen Betrieb abarbeiten wollen.
