Gemeinsamkeiten der Tastsystemzyklen zum
Erfassen der Werkstück-Schieflage
Bei den Zyklen 400, 401 und 402 können Sie über den Parameter
Q307 Voreinstellung Grunddrehung festlegen, ob das Ergebnis der
Messung um einen bekannten Winkel
α
(siehe Bild rechts) korrigiert

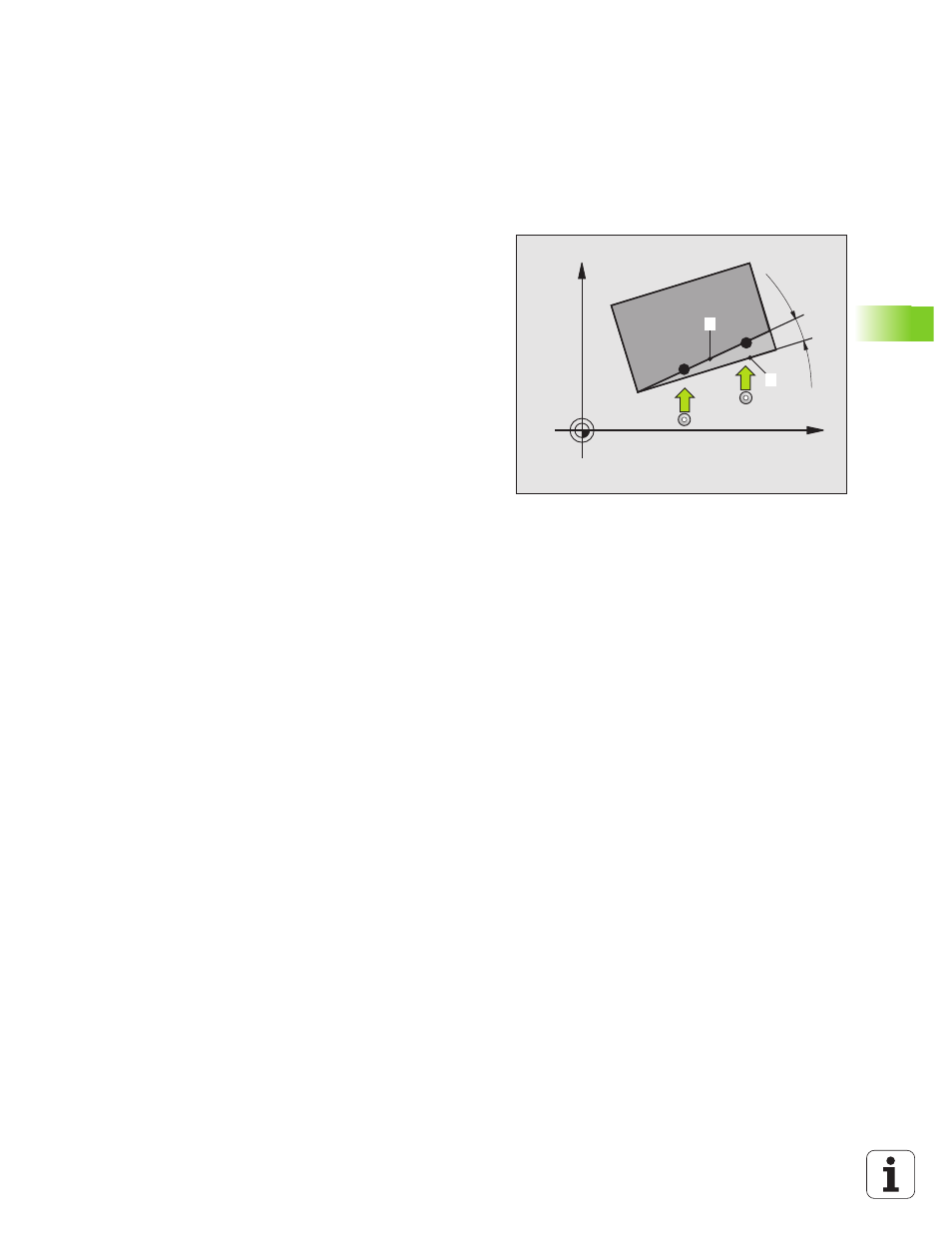

werden soll. Dadurch können Sie die Grunddrehung an einer beliebi-
gen Gerade
1
des Werkstückes messen und den Bezug zur eigentli-
chen 0°-Richtung
2
herstellen.
X
Y
a
