Werkzeugkorrektur 5.3
5
TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015
201
5.3 Werkzeugkorrektur
Einführung
Die TNC korrigiert die Werkzeugbahn um den Korrekturwert für
Werkzeuglänge in der Spindelachse und um den Werkzeugradius in
der Bearbeitungsebene.
Wenn Sie das Bearbeitungsprogramm direkt an der TNC erstellen,
ist die Werkzeugradiuskorrektur nur in der Bearbeitungsebene
wirksam.
Die TNC berücksichtigt dabei bis zu fünf Achsen incl. der
Drehachsen.

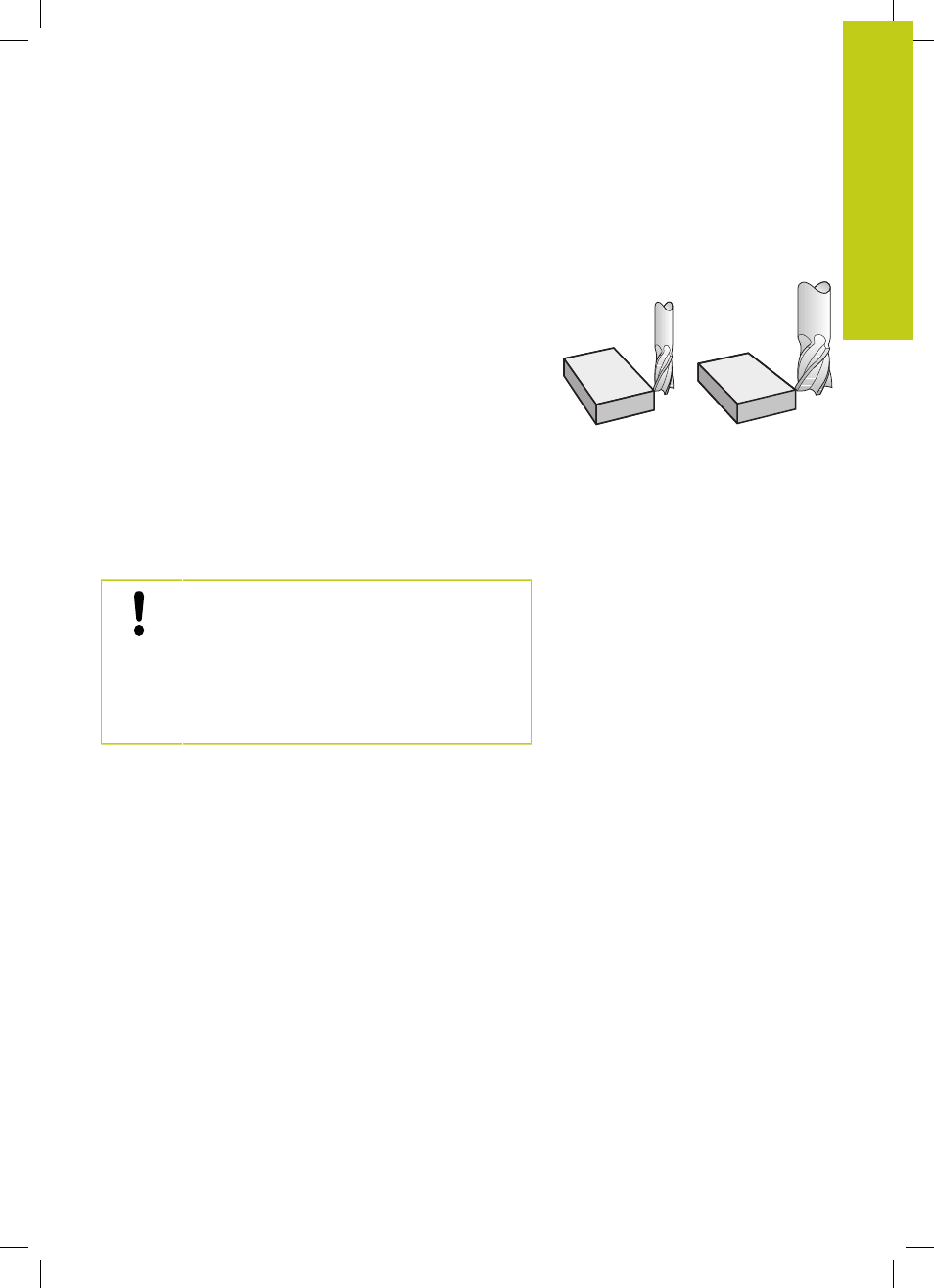

Werkzeuglängenkorrektur
Die Werkzeugkorrektur für die Länge wirkt, sobald Sie ein
Werkzeug aufrufen. Sie wird aufgehoben, sobald ein Werkzeug mit
der Länge L=0 (z. B.
TOOL CALL 0) aufgerufen wird.
Achtung Kollisionsgefahr!
Wenn Sie eine Längenkorrektur mit positivem Wert
mit
TOOL CALL 0 aufheben, verringert sich der
Abstand vom Werkzeug zu Werkstück.
Nach einem Werkzeugaufruf
TOOL CALL ändert
sich der programmierte Weg des Werkzeugs in der
Spindelachse um die Längendifferenz zwischen altem
und neuem Werkzeug.
Bei der Längenkorrektur werden Delta-Werte sowohl aus dem
TOOL CALL-Satz als auch aus der Werkzeugtabelle berücksichtigt.
Korrekturwert =
L + DL
TOOL CALL
+
DL
TAB
mit
L:
Werkzeuglänge
L aus TOOL DEF-Satz oder
Werkzeugtabelle
DL
TOOL CALL
: Aufmaß
DL für Länge aus TOOL CALL-Satz
DL
TAB
: Aufmaß
DL für Länge aus der Werkzeugtabelle
