HEIDENHAIN TNC 640 (34059x-05) - Handbuch (Seite 500)

Programmieren: Drehbearbeitung
14.4 Werkzeuge im Drehbetrieb (Option #50)
14
500
TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015
Werkzeugdaten in der Drehwerkzeug-Tabelle
Eingabe-Element Verwendung Eingabe
T Werkzeugnummer: Muss mit der Werkzeugnummer
des Drehwerkzeugs in der TOOL.T übereinstimmen -
NAME Werkzeugname: Die TNC übernimmt den
Werkzeugnamen automatisch, wenn Sie in der
Werkzeugtabelle die Drehwerkzeug-Tabelle anwählen 32 Zeichen, nur
Großbuchstaben, kein
Leerzeichen
ZL
Korrekturwert für die Werkzeuglänge 1 (Z-Richtung)
-99999,9999...+99999,9999
XL
Korrekturwert für die Werkzeuglänge 2 (X-Richtung)
-99999,9999...+99999,9999
YL
Korrekturwert für die Werkzeuglänge 3 (Y-Richtung)
-99999,9999...+99999,9999
DZL Deltawert Werkzeuglänge 1 (Z-Richtung), wirkt additiv
zu ZL -99999,9999...+99999,9999
DXL Deltawert Werkzeuglänge 2 (X-Richtung), wirkt additiv
zu XL -99999,9999...+99999,9999
DYL Deltawert Werkzeuglänge 3 (Y-Richtung), wirkt additiv
zu YL -99999,9999...+99999,9999
RS Schneidenradius: Die TNC berücksichtigt den
Schneidenradius in Drehzyklen und führt eine
Schneidenradiuskorrektur aus, wenn Konturen mit
Radiuskorrektur
RL bzw. RR programmiert wurden
-99999,9999...+99999,9999
TO
Werkzeugorientierung: Richtung der
Werkzeugschneide
1...9
ORI Orientierungswinkel der Spindel: Winkel der
Frässpindel zum Ausrichten des Drehwerkzeugs auf
Bearbeitungslage -360,0...+360,0
T-ANGLE
Einstellwinkel für Schruppwerkzeuge und
Schlichtwerkzeuge
0,0000...+179,9999
P-ANGLE
Spitzenwinkel für Schruppwerkzeuge und
Schlichtwerkzeuge
0,0000...+179,9999
CUTLENGTH
Schneidenlänge Stechwerkzeug
0,0000...+99999,9999
CUTWIDTH
Breite Stechwerkzeug
0,0000...+99999,9999
TYPE
Typ des Drehwerkzeugs: Schruppwerkzeug
ROUGH,
Schlichtwerkzeug
FINISH, Gewindewerkzeug THREAD,
Einstechwerkzeug
RECESS, Pilzwerkzeug BUTTON,
Stechdrehwerkzeug RECTURN
ROUGH, FINISH, THREAD,
RECESS, BUTTON, RECTURN

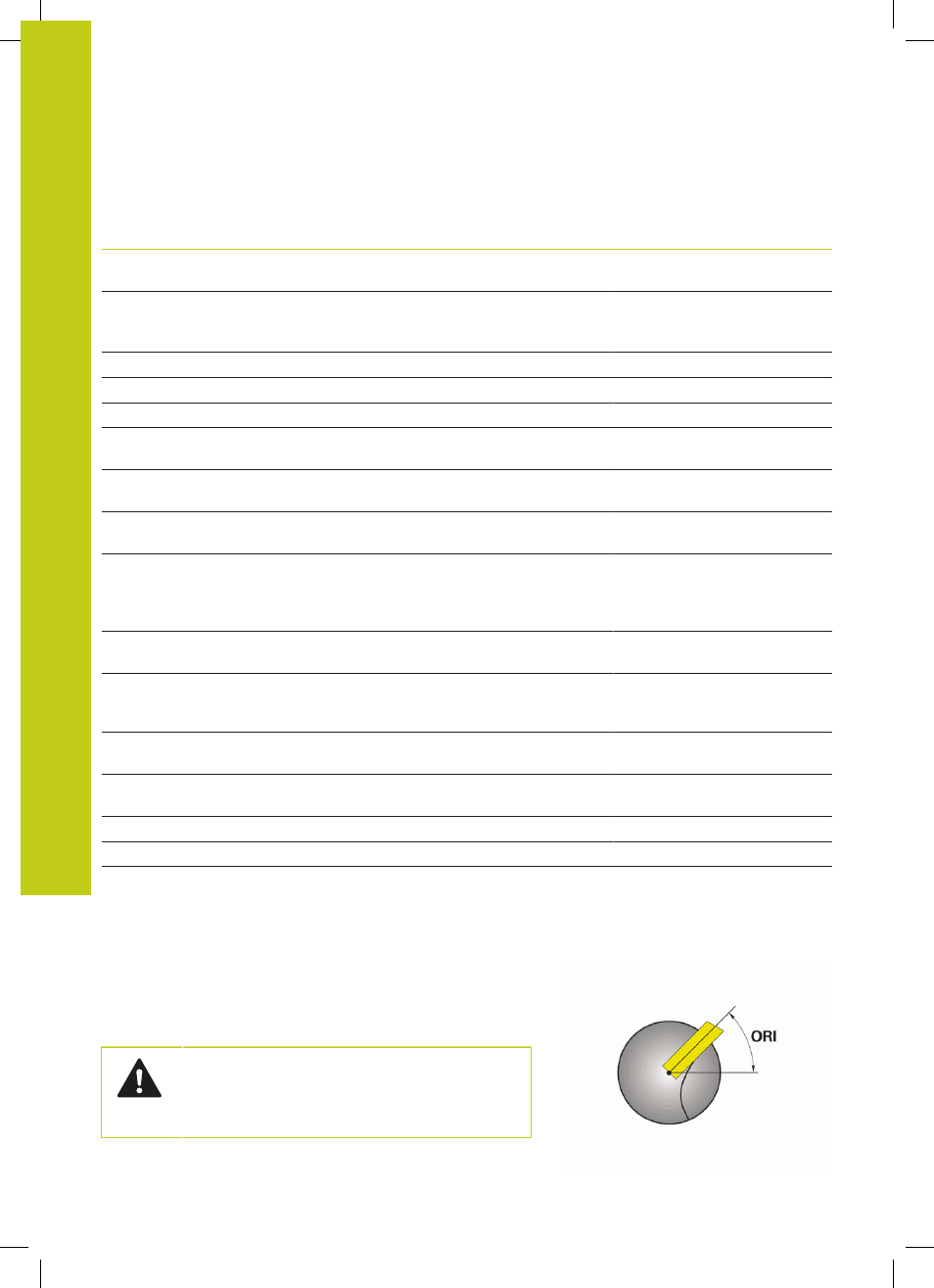

Mit dem Orientierungswinkel der Spindel
ORI bestimmen Sie die
Winkelstellung der Frässpindel für das Drehwerkzeug. Orientieren
Sie die Werkzeugschneide abhängig von der Werkzeugorientierung
TO auf das Drehtischzentrum oder in die entgegengesetzte
Richtung.
Das Werkzeug muss in der richtigen Stellung
eingespannt und vermessen worden sein.
Überprüfen Sie die Werkzeugorientierung nach der
Definition eines Werkzeuges.
