Relativ-Bezüge
Relativ-Bezüge sind Angaben, die sich auf ein anderes
Konturelement beziehen. Softkeys und Programm-Wörter für
R
elativ-Bezüge beginnen mit einem
„R“

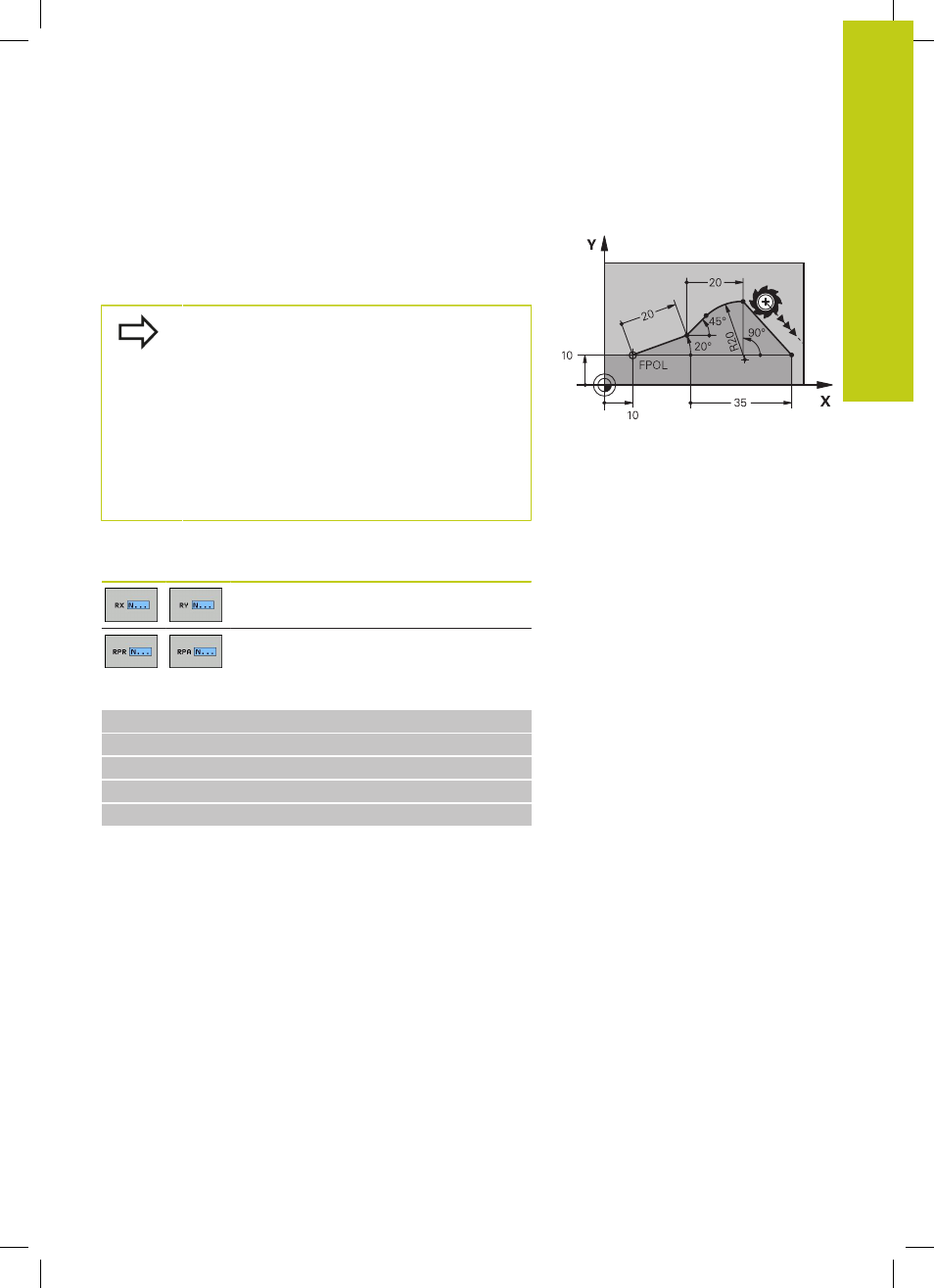

. Das Bild rechts zeigt
Maßangaben, die Sie als Relativ-Bezüge programmieren sollten.
Koordinaten mit Relativbezug immer inkremental
eingeben. Zusätzlich Satz-Nummer des
Konturelements eingeben, auf das Sie sich beziehen.
Das Konturelement, dessen Satz-Nummer Sie
angeben, darf nicht mehr als 64 Positionier-Sätze
vor dem Satz stehen, in dem Sie den Bezug
programmieren.
Wenn Sie einen Satz löschen, auf den Sie
sich bezogen haben, dann gibt die TNC eine
Fehlermeldung aus. Ändern Sie das Programm, bevor
Sie diesen Satz löschen.
Relativbezug auf Satz N: Endpunkt-Koordinaten
Softkeys
Bekannte Angaben
Rechtwinklige Koordinaten bezogen auf
Satz N
Polarkoordinaten bezogen auf Satz N
NC-Beispielsätze
12 FPOL X+10 Y+10
13 FL PR+20 PA+20
14 FL AN+45
15 FCT IX+20 DR- R20 CCA+90 RX 13
16 FL IPR+35 PA+0 RPR 13
