Programmier-Beispiele 8.6
8
TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015
295

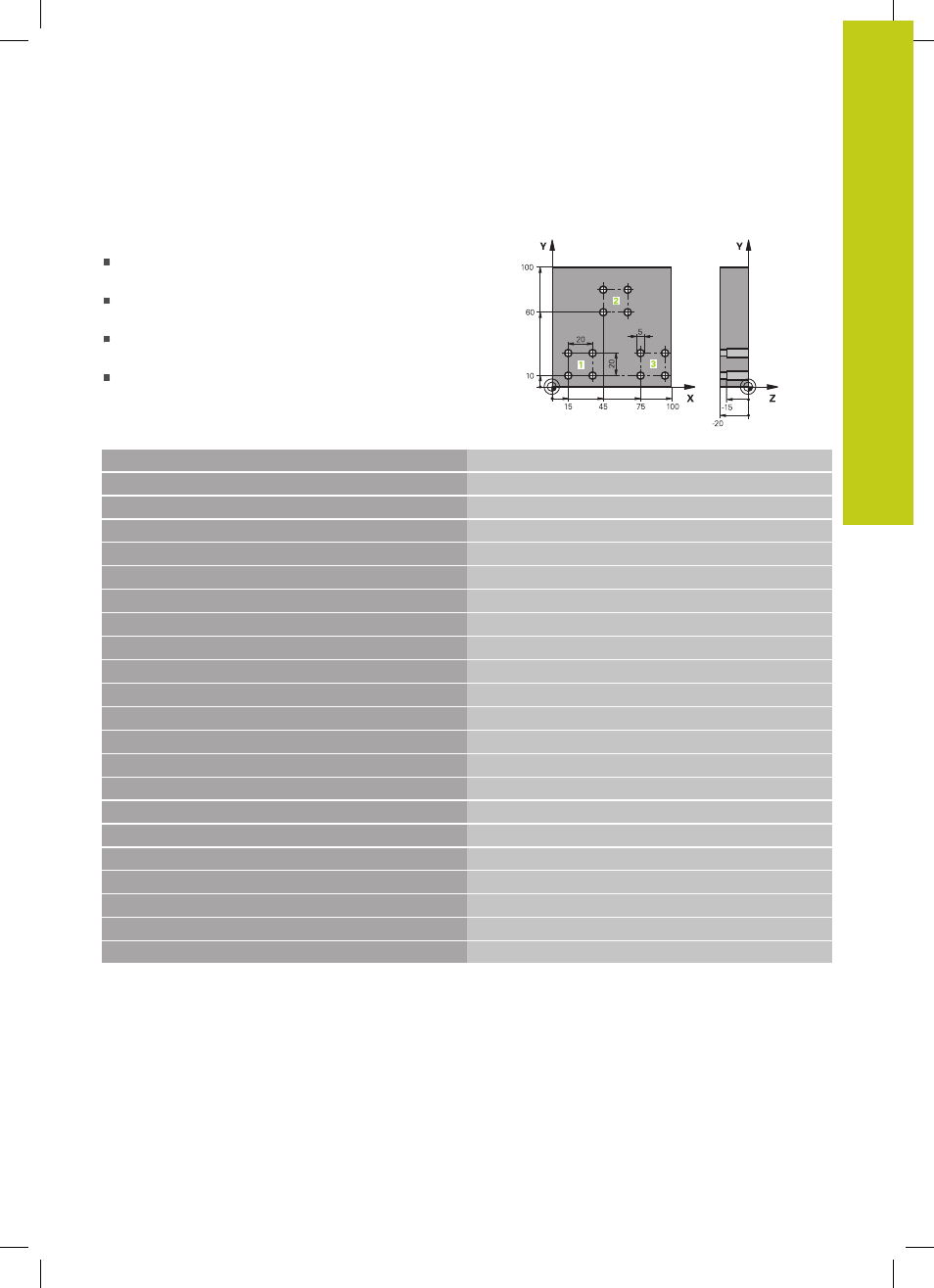

Beispiel: Bohrungsgruppe mit mehreren Werkzeugen
Programm-Ablauf:
Bearbeitungszyklen programmieren im
Hauptprogramm
Komplettes Bohrbild (Unterprogramm 1) aufrufen im
Hauptprogramm
Bohrungsgruppen (Unterprogramm 2) anfahren im
Unterprogramm 1
Bohrungsgruppe nur einmal im Unterprogramm 2
programmieren
0 BEGIN PGM UP2 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL CALL 1 Z S5000
Werkzeugaufruf Zentrierbohrer
4 L Z+250 R0 FMAX Werkzeug freifahren
5 CYCL DEF 200 BOHREN Zyklus-Definition Zentrieren
Q200=2 ;SICHERHEITS-ABST.
Q202=-3 ;TIEFE
Q206=250 ;VORSCHUB TIEFENZ..
Q202=3 ;ZUSTELL-TIEFE
Q210=0 ;VERWEILZEIT OBEN
Q203=+0 ;KOOR. OBERFLAECHE
Q204=10 ;2. SICHERHEITS-ABST.
Q211=0.25 ;VERWEILZEIT UNTEN
6 CALL LBL 1 Unterprogramm 1 für komplettes Bohrbild rufen
7 L Z+250 R0 FMAX
8 TOOL CALL 2 Z S4000
Werkzeugaufruf Bohrer
9 FN 0: Q201 = -25
Neue Tiefe fürs Bohren
10 FN 0: Q202 = +5 Neue Zustellung fürs Bohren
11 CALL LBL 1 Unterprogramm 1 für komplettes Bohrbild rufen
12 L Z+250 R0 FMAX
13 TOOL CALL 3 Z S500
Werkzeugaufruf Reibahle
