Kontur anfahren und verlassen 6.3
6
TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015
219

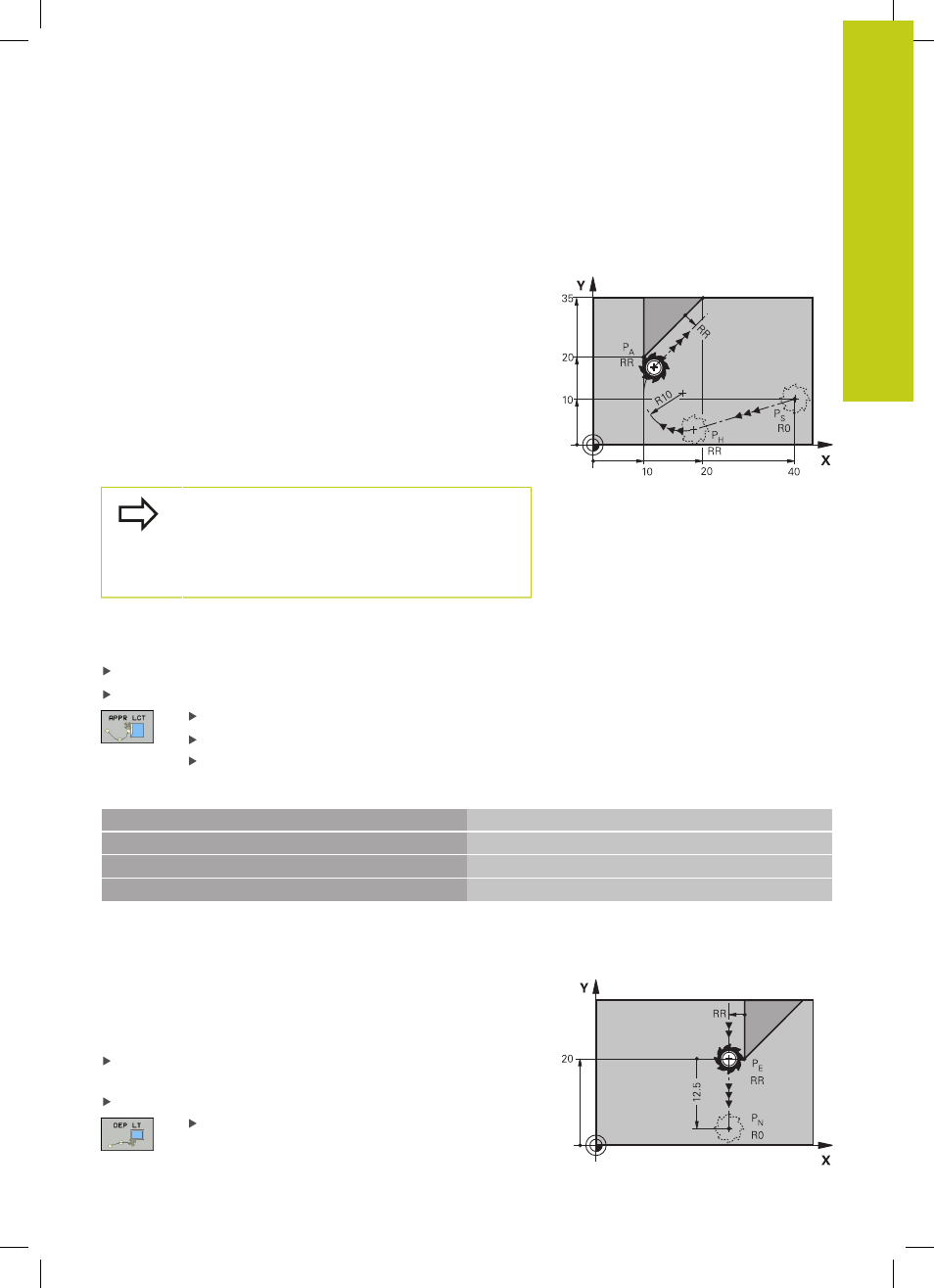

Anfahren auf einer Kreisbahn mit tangentialem
Anschluss an die Kontur und Geradenstück:
APPR LCT
Die TNC fährt das Werkzeug auf einer Geraden vom Startpunkt P
S
auf einen Hilfspunkt P
H
. Von dort aus fährt es auf einer Kreisbahn
den ersten Konturpunkt P
A
an. Der im APPR-Satz programmierte
Vorschub ist wirksam für die gesamte Strecke, die die TNC im
Anfahrsatz verfährt (Strecke P
S
– P
A
).
Wenn Sie im Anfahrsatz alle drei Hauptachsen X, Y und Z
programmieren, fährt die TNC das Werkzeug vom Startpunkt
P
S
zunächst in der Bearbeitungsebene und anschließend in der
Werkzeugachse auf den Hilfspunkt P
H
. Vom Hilfpunkt P
H
zum
Konturpunkt P
A
fährt die Steuerung das Werkzeug nur in der
Bearbeitungsebene.
Beachten Sie dieses Verhalten, wenn Sie Programme
von älteren Steuerungen importieren. Passen Sie die
Programme gegebenenfalls an.
Ältere Steuerungen fuhren den Hilfspunkt P
H
in allen
drei Hauptachsen gleichzeitig an.
Die Kreisbahn schließt sowohl an die Gerade P
S
– P
H
als auch an
das erste Konturelement tangential an. Damit ist sie durch den
Radius R eindeutig festgelegt.
Beliebige Bahnfunktion: Startpunkt P
S
anfahren
Dialog mit Taste
APPR/DEP und Softkey APPR LCT eröffnen:
Koordinaten des ersten Konturpunkts P
A
Radius R der Kreisbahn. R positiv angeben
Radiuskorrektur
RR/RL für die Bearbeitung
NC-Beispielsätze
7 L X+40 Y+10 R0 FMAX M3
PS ohne Radiuskorrektur anfahren
8 APPR LCT X+10 Y+20 Z-10 R10 RR F100
PA mit Radiuskorr. RR, Radius R=10
9 L X+20 Y+35 Endpunkt erstes Konturelement
10 L ... Nächstes Konturelement
Wegfahren auf einer Geraden mit tangentialem
Anschluss:
DEP LT
Die TNC fährt das Werkzeug auf einer Geraden vom letzten
Konturpunkt P
E
zum Endpunkt P
N
. Die Gerade liegt in der
Verlängerung des letzten Konturelements. P
N
befindet sich im
Abstand
LEN von P
E
.
Letztes Konturelement mit Endpunkt P
E
und Radiuskorrektur
programmieren
Dialog mit Taste
APPR/DEP und Softkey DEP LT eröffnen:
LEN: Abstand des Endpunkts P
N
vom letzten
Konturelement P
E
eingeben
