Bahnbewegungen – Polarkoordinaten 6.5
6
TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015
235

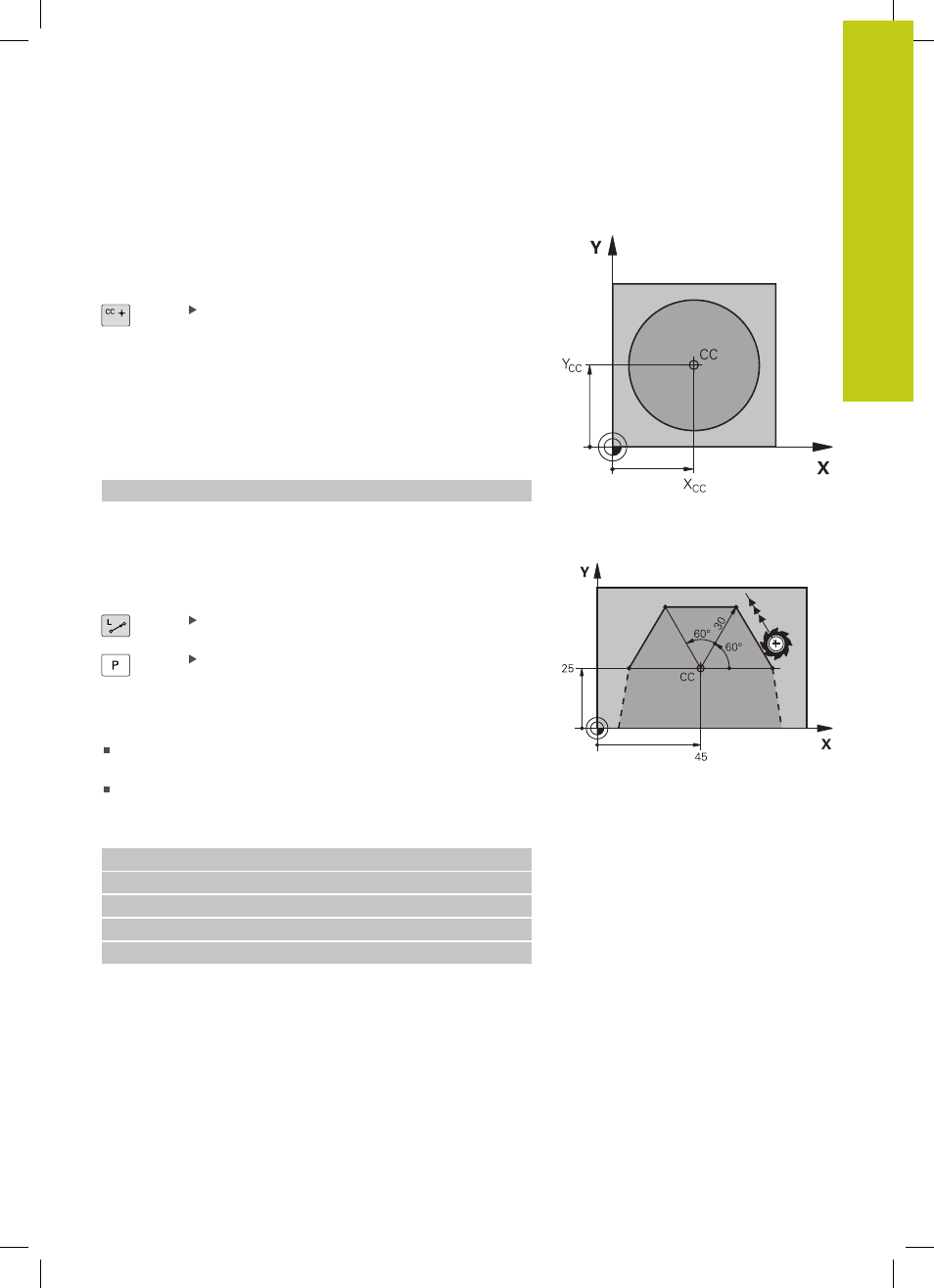

Polarkoordinaten-Ursprung: Pol CC
Den Pol CC können Sie an beliebigen Stellen im
Bearbeitungsprogramm festlegen, bevor Sie Positionen durch
Polarkoordinaten angeben. Gehen Sie beim Festlegen des Pols vor,
wie beim Programmieren des Kreismittelpunkts.
Koordinaten: Rechtwinklige Koordinaten
für den Pol eingeben oder um die zuletzt
programmierte Position zu übernehmen: Keine
Koordinaten eingeben. Den Pol festlegen, bevor
Sie Polarkoordinaten programmieren. Pol nur in
rechtwinkligen Koordinaten programmieren. Der
Pol ist solange wirksam, bis Sie einen neuen Pol
festlegen.
NC-Beispielsätze
12 CC X+45 Y+25
Gerade LP
Das Werkzeug fährt auf einer Geraden von seiner aktuellen Position
zum Endpunkt der Geraden. Der Startpunkt ist der Endpunkt des
vorangegangenen Satzes.
Polarkoordinaten-Radius PR: Abstand des
Geraden-Endpunkts zum Pol CC eingeben
Polarkoordinaten-Winkel PA: Winkelposition des
Geraden-Endpunkts zwischen –360° und +360°
Das Vorzeichen von
PA ist durch die Winkel-Bezugsachse
festgelegt:
Winkel von der Winkel-Bezugsachse zu
PR gegen den
Uhrzeigersinn: PA>0
Winkel von der Winkel-Bezugsachse zu
PR im Uhrzeigersinn:
PA<0
NC-Beispielsätze
12 CC X+45 Y+25
13 LP PR+30 PA+0 RR F300 M3
14 LP PA+60
15 LP IPA+60
16 LP PA+180
