Programmieren: Konturen programmieren
6.6
Bahnbewegungen – Freie Kontur-Programmierung FK
6
252
TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015

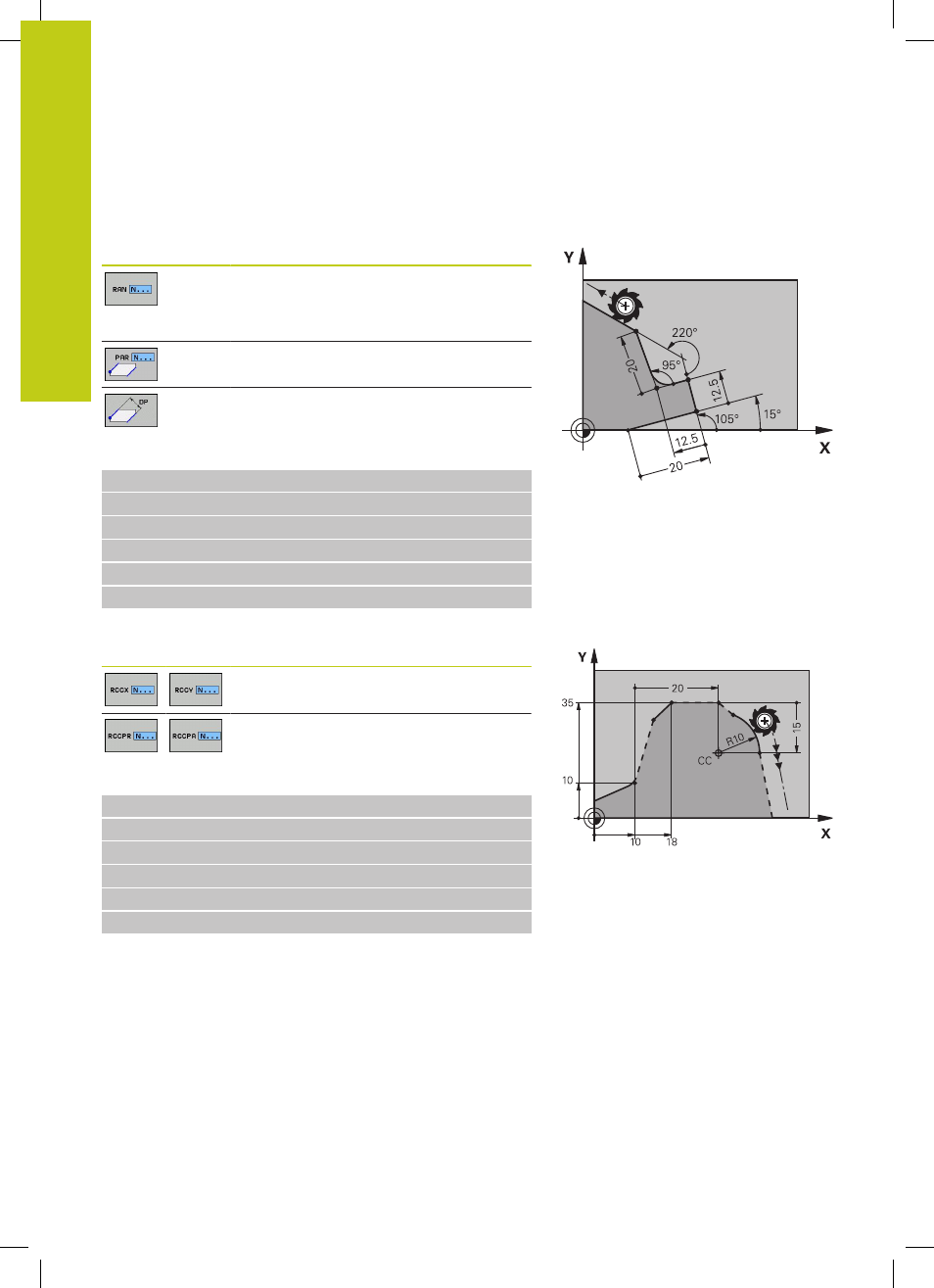

Relativbezug auf Satz N: Richtung und Abstand des -
Konturelements
Softkey
Bekannte Angaben
Winkel zwischen Gerade und anderem
Konturelement bzw. zwischen Kreisbogen-
Eintrittstangente und anderem
Konturelement
Gerade parallel zu anderem Konturelement
Abstand der Geraden zu parallelem
Konturelement
NC-Beispielsätze
17 FL LEN 20 AN+15
18 FL AN+105 LEN 12.5
19 FL PAR 17 DP 12.5
20 FSELECT 2
21 FL LEN 20 IAN+95
22 FL IAN+220 RAN 18
Relativbezug auf Satz N: Kreismittelpunkt CC
Softkey
Bekannte Angaben
Rechtwinklige Koordinaten des
Kreismittelpunktes bezogen auf Satz N
Polarkoordinaten des Kreismittelpunktes
bezogen auf Satz N
NC-Beispielsätze
12 FL X+10 Y+10 RL
13 FL ...
14 FL X+18 Y+35
15 FL ...
16 FL ...
17 FC DR- R10 CCA+0 ICCX+20 ICCY-15 RCCX12 RCCY14
