DXF-Konverter (Option #42) 7.3
7
TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015
263

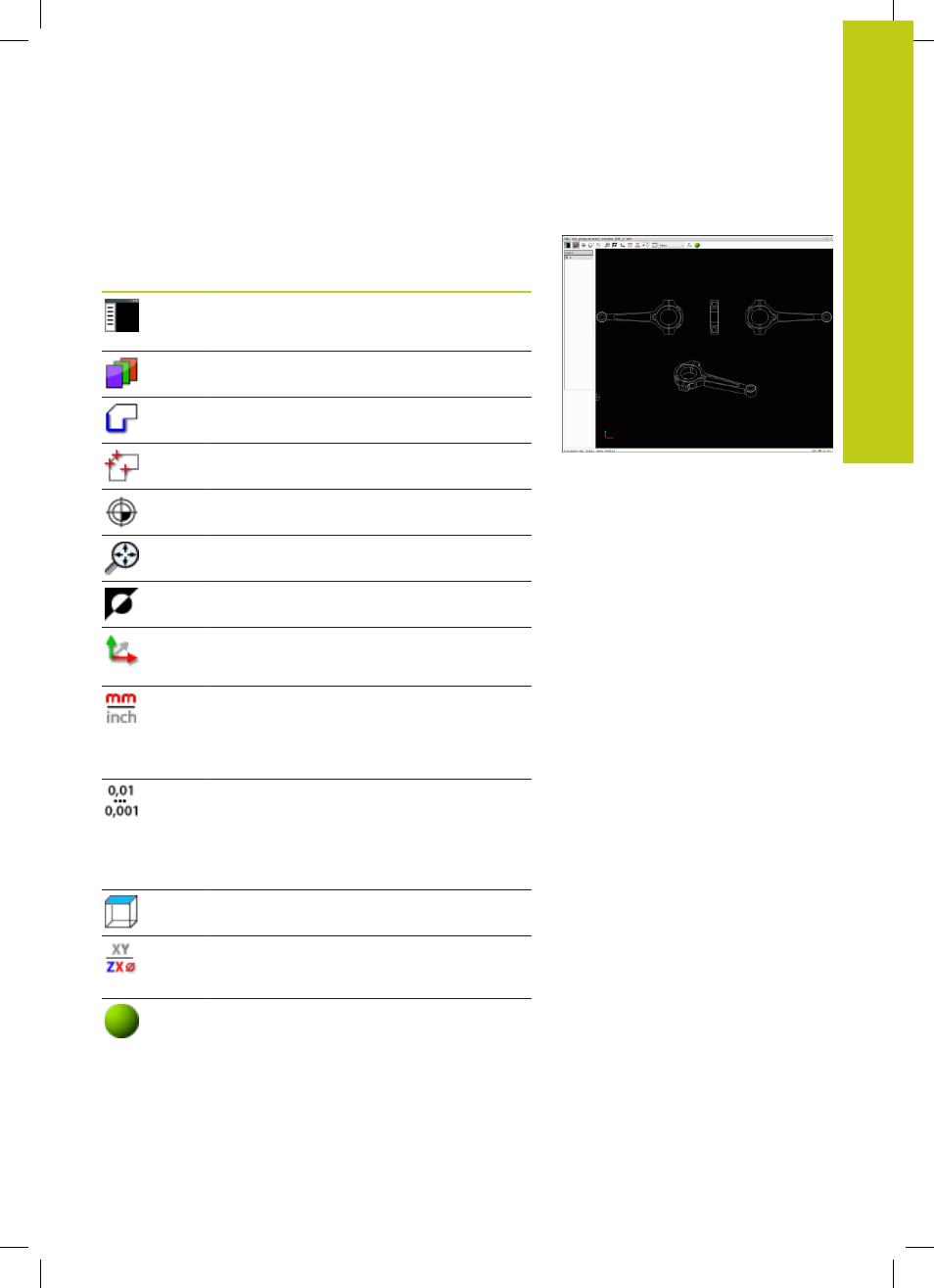

Grundeinstellungen
Die nachfolgend aufgeführten Grundeinstellungen wählen Sie über
die Icons der Kopfleiste.
Icon Einstellung
Einblenden oder Ausblenden des
Listenansichtsfenster um das Grafikfenster zu
vergrößern
Anzeige der verschiedenen Layer
Selektieren der Kontur
Selektieren von Bohrpositionen
Bezugspunkt setzen
Zoom auf größtmögliche Darstellung der
gesamten Grafik setzen
Hintergrundfarbe umschalten (Schwarz oder
Weiß)
Umschalten zwischen 2D-Modus und
3D-Modus. Der aktive Modus ist farblich
hervorgehoben
Maßeinheit mm oder inch der Datei
einstellen. In dieser Maßeinheit gibt die
TNC auch das Konturprogramm bzw. die
Bearbeitungspositionen aus. Die aktive
Maßeinheit ist rot hervorgehoben
Auflösung einstellen: Die Auflösung legt
fest, mit wie viel Nachkommastellen die
TNC das Konturprogramm erzeugen soll.
Grundeinstellung: 4 Nachkommastellen bei
Maßeinheit
mm und 5 Nachkommastellen bei
Maßeinheit
inch
Umschalten zwischen verschiedenen
Perspektiven der Zeichnung z. B.
Oben
Kontur für eine Drehbearbeitung wählen. Die
aktive Bearbeitung ist farblich hervorgehoben
(Option #50)
Drahtmodell einer 3D-Zeichnung aktivieren
