Programmieren: Konturen programmieren
6.5 Bahnbewegungen – Polarkoordinaten
6
236
TNC 640 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 1/2015

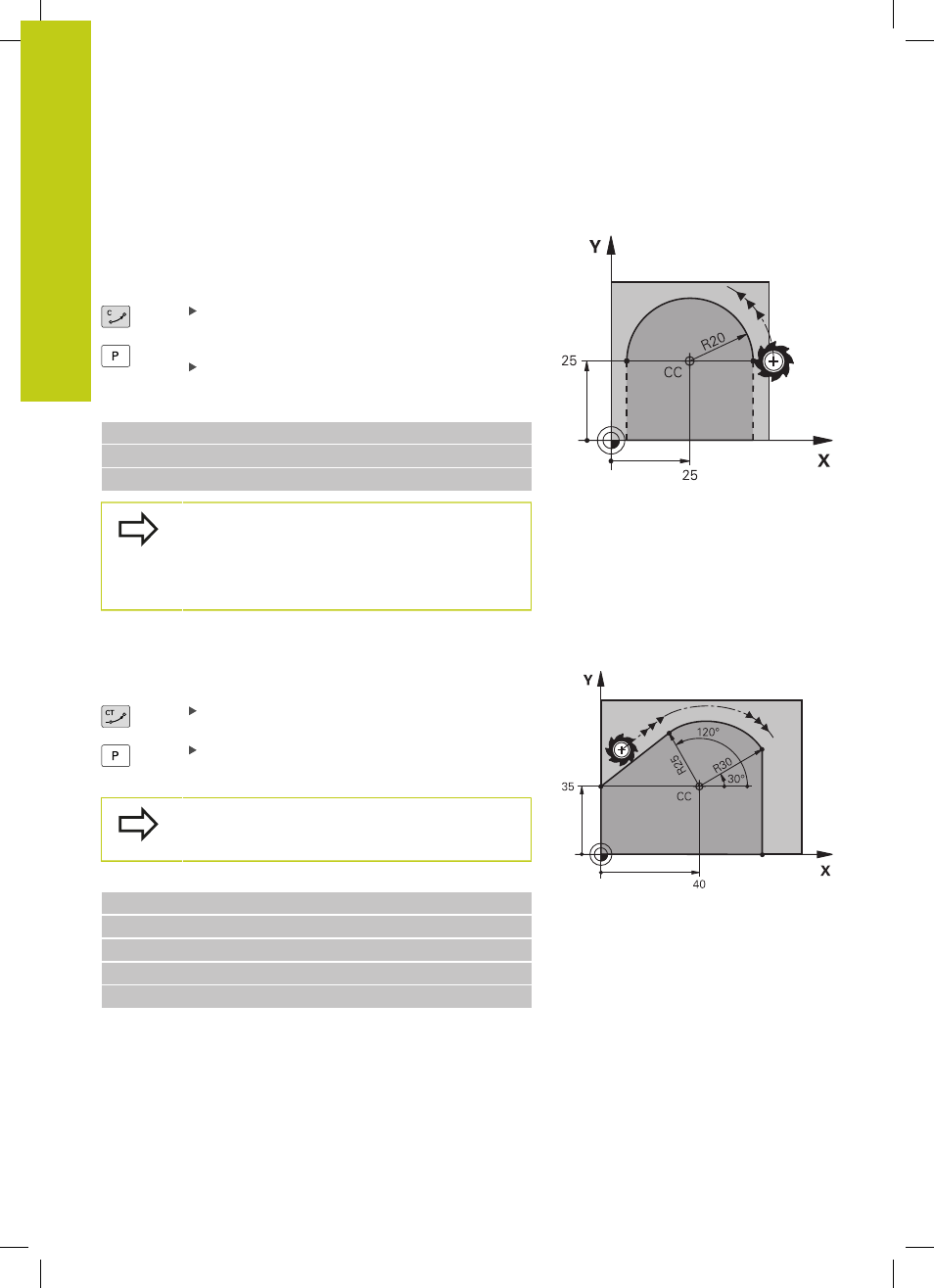

Kreisbahn CP um Pol CC
Der Polarkoordinaten-Radius
PR ist gleichzeitig Radius des
Kreisbogens.
PR ist durch den Abstand des Startpunkts zum Pol
CC festgelegt. Die zuletzt programmierte Werkzeugposition vor der
Kreisbahn ist der Startpunkt der Kreisbahn.
Polarkoordinaten-Winkel PA: Winkelposition des
Kreisbahn-Endpunkts zwischen –99999,9999° und
+99999,9999°
Drehsinn DR
NC-Beispielsätze
18 CC X+25 Y+25
19 LP PR+20 PA+0 RR F250 M3
20 CP PA+180 DR+
Bei inkrementalen Eingaben müssen Sie DR und PA
mit gleichem Vorzeichen eingeben.
Beachten Sie dieses Verhalten, wenn Sie Programme
von älteren Steuerungen importieren. Passen Sie die
Programme gegebenenfalls an.
Kreisbahn CTP mit tangentialem Anschluss
Das Werkzeug fährt auf einer Kreisbahn, die tangential an ein
vorangegangenes Konturelement anschließt.
Polarkoordinaten-Radius PR: Abstand des
Kreisbahn-Endpunkts zum Pol
CC
Polarkoordinaten-Winkel PA: Winkelposition des
Kreisbahn-Endpunkts
Der Pol ist nicht Mittelpunkt des Konturkreises!
NC-Beispielsätze
12 CC X+40 Y+35
13 L X+0 Y+35 RL F250 M3
14 LP PR+25 PA+120
15 CTP PR+30 PA+30
16 L Y+0
