7 Übersicht der Adapterkabel
7.1 Adapterstecker (Belegungswandler) für Fremdverdrahtung
Beispiel:

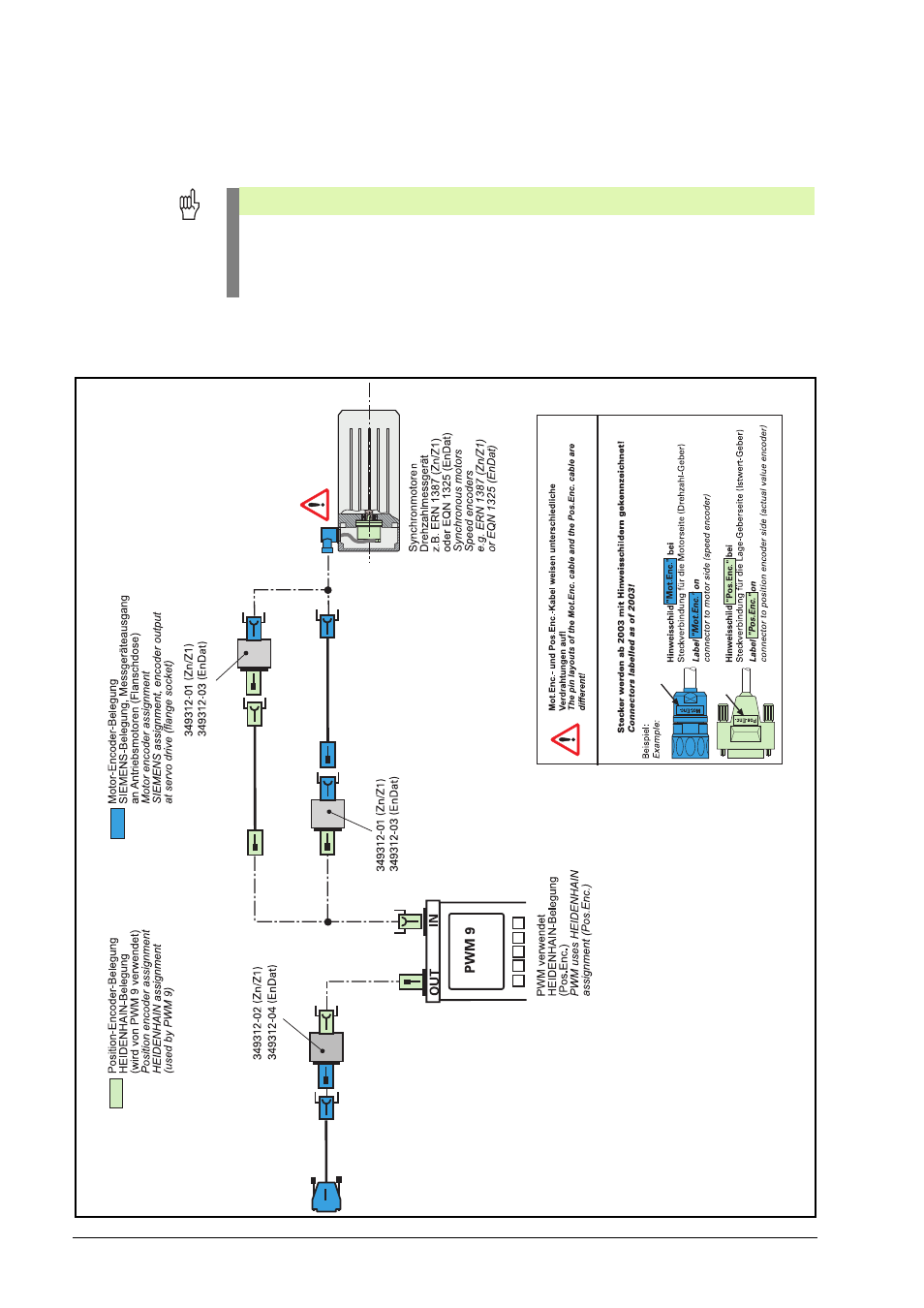

Zur Anpassung der PWM 9-Interfaceplatinen HEIDENHAIN-Verdrahtung Pos.Enc. (Position
Encoder) an Motordrehgeber SIEMENS-Verdrahtungen Mot.Enc.
Achtung
Bitte PIN-Belegung überprüfen!
Bei Motor-Encoder-Belegung (z. B. Flanschdose, Messgeräteausgang an Motoren) müssen
die Adapterstecker (Belegungswandler) ID 349312-xx zwischengeschaltet werden. Werden
die Adapter nicht zwischengeschaltet, kann der Antriebsdrehgeber zerstört werden!
