HEIDENHAIN Benutzer-Handbuch PWM 9 201

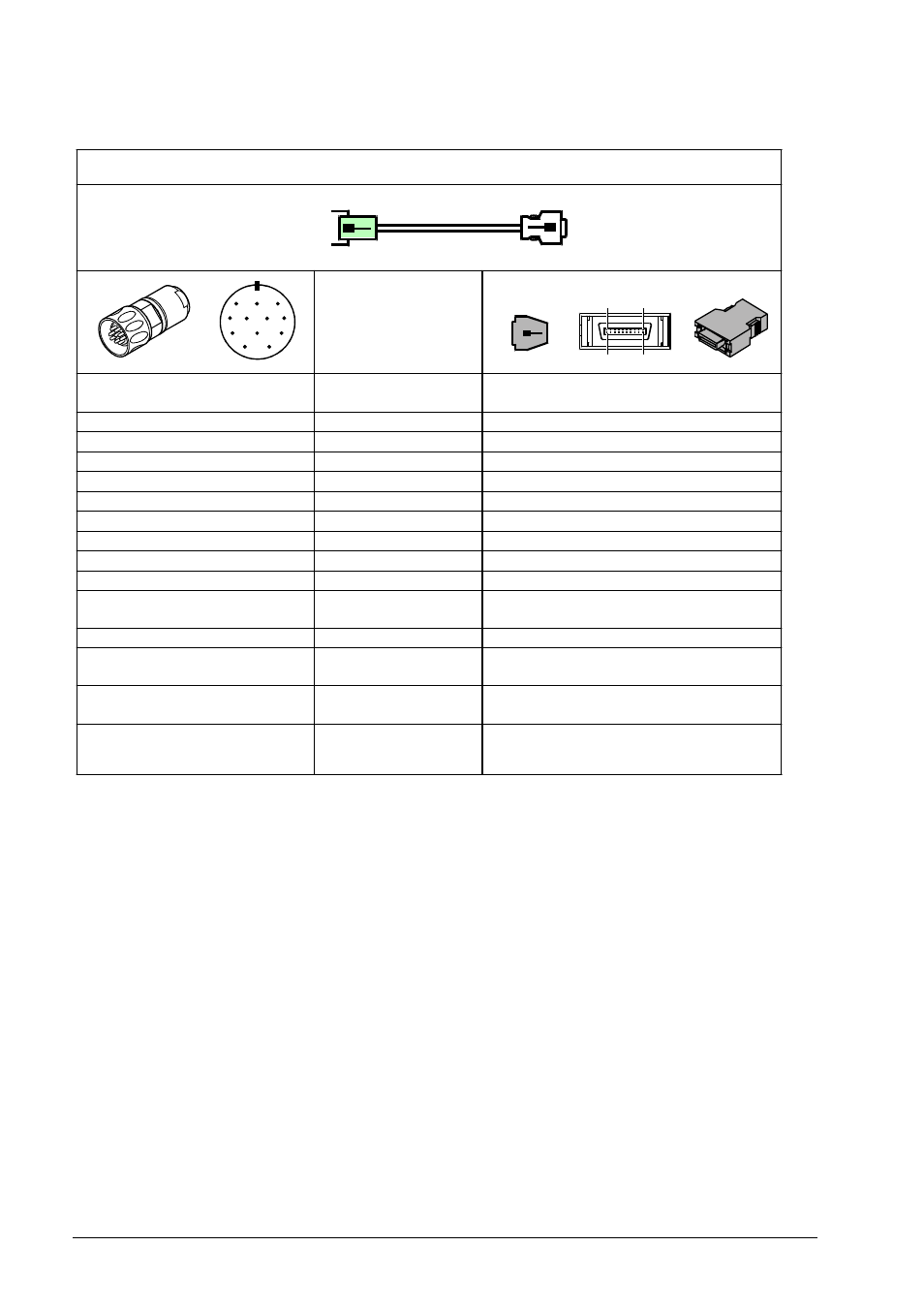

9.49 Adapterkabel FANUC TTL 20-pol./HEIDENHAIN TTL 12-pol.
1
2
3
4 5
6
7
9
10
11
8
12
1 . . . . . . . 10
11 . . . . . . . 20
Adapterkabel ID 577345-01
Adapter cable ID 577345-01
Signal TTL
Stecker 12-pol.
12-pin connector
FANUC TTL 20-pol.
20-pin FANUC TTL
PIN 1 -Ua2 PIN 4
PIN 2 5 V Sensor PIN 18, 20
PIN 3 +Ua0 PIN 5
PIN 4 -Ua0 PIN 6
PIN 5 +Ua1 PIN 1
PIN 6 -Ua1 PIN 2
PIN 7 - UaS -
PIN 8 +Ua2 PIN 3
PIN 9 frei / free -
PIN 10 0 V
U
N
PIN 12
PIN 11 0 V Sensor PIN 14
PIN 12 5 V
U
P
PIN 9
Gehäuse
Housing
Schirm
Shield
PIN 16
PIN 7, 8, 10, 11, 13, 15, 17, 19
frei / free
nicht belegt / not used
