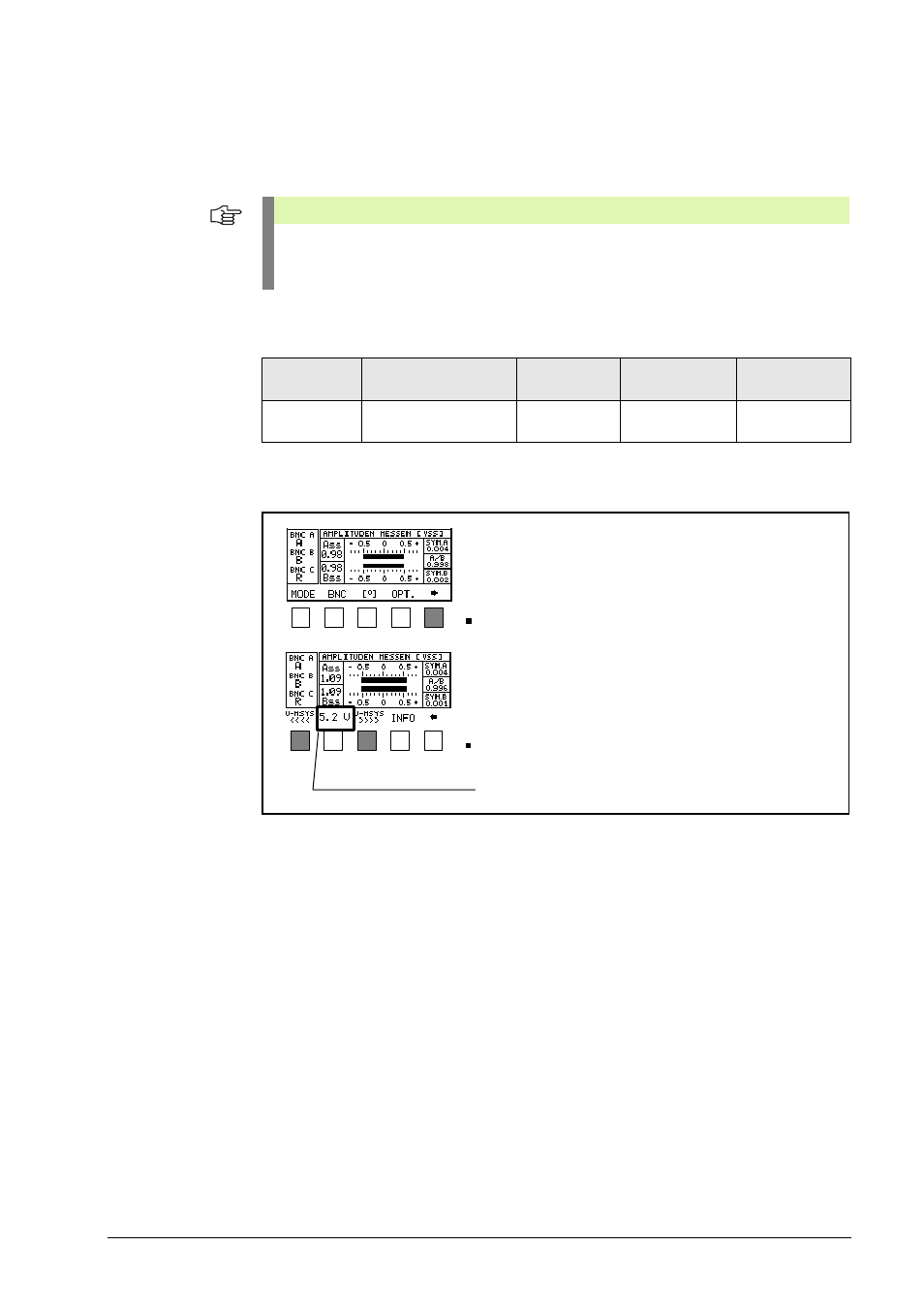

70 5 Messen mit dem PWM 9
5.3.13 MODE AMPLITUDE MESSEN
In diesem Mode werden die Scheitelwerte (Spitze/Spitze) der Signalamplituden der
Inkrementalsignale 1 und 2 gemessen. Das Messergebnis stellt immer eine
Amplitudenmessung einer einzelnen Signalperiode dar.
Die maximalen Messbereiche für die unterschiedlichen Interfaceplatinen sind in der folgenden
Tabelle zusammengefasst:
Ist der EXPERT-MODE aktiviert, kann bei Verwendung der 11 µAss- oder 1 Vss-Interfaceplatine
im MODE AMPLITUDE MESSEN die Messgeräteversorgung verändert werden.
Hinweis
Bei sinusförmigen Messgerätesignalen (11 µAss und 1 Vss) werden der positive und der
negtative Scheitelwert im Bezug zu U0 gemessen, bei rechteckförmigen Messgeräte-
signalen (TTL und HTL) der LOW- und der HIGH-Pegel in Bezug zu 0 Volt.
Interface-
platine 11 µAss 1 Vss /
absolut 1 Vss TTL HTL
Max.
Messbereich 33 µAss PWM-MODE
17 µAss PWT-MODE 1,66 Vss low: 0 - 2,5 V
high: 2,5 - 7,5 V low: 0 - 7,5 V
high: 7,5 - 22,5 V
Menüleiste wechselt zur Einstellung der Messgeräte-Spannung
Die Messgeräte-Spannung kann geändert werden
Anzeige der vom PWM ausgegebenen Messgeräte-Spannung
