54 5 Messen mit dem PWM 9
5.3.3 Beschreibung Softkey INFO
Mit ESC zurück zur Standard-Softkey-Leiste

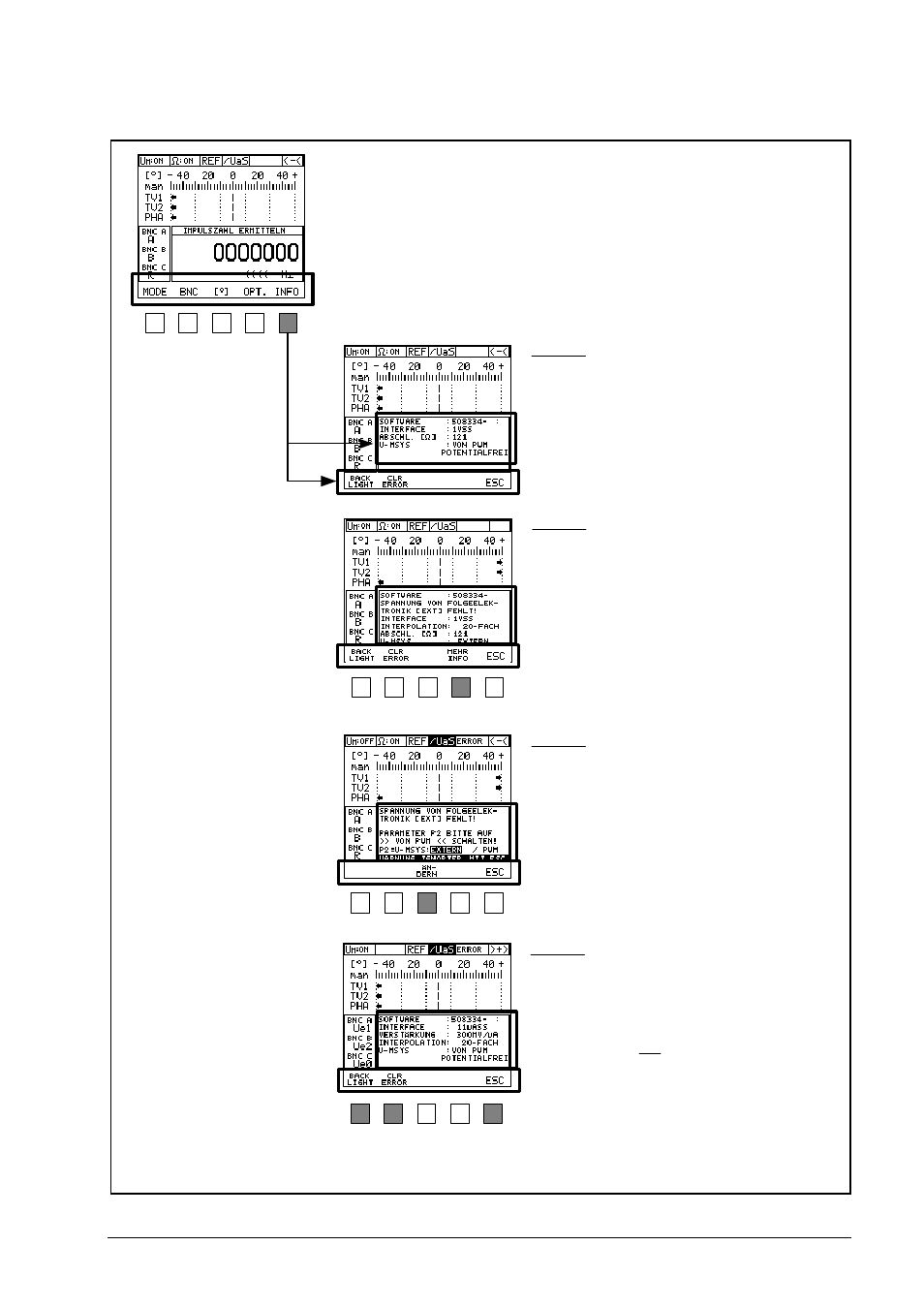

Beispiel 1
- PWM-Software-Nummer
- Interface-Platine 1 Vss
- Abschlusswiderstand 121

- Messgeräte-Versorgung: von PWM, potentialfrei
Beispiel 2
- Interpolation 20-fach
- Messgeräte-Versorgung: von Folgeelektronik
 MEHR INFO drücken
(Wechsel zum nächsten INFO-Fenster)
Beispiel 3
- Messgeräte-Spannungsversorgung ist auf
Folgeelektronik eingestellt (EXTERN), es wird aber
keine Spannung von der Folgeelektronik erkannt.
Um das Messgerät zu prüfen, muss auf PWM-
Versorgung umgeschaltet werden.
 ÄNDERN drücken = PWM-Versorgung
Beispiel 4
- Signalverstärkung 300
- Interface-Platine 11 µAss
 BACK LIGHT drücken
(Hintergrundbeleuchtung ein oder aus)
 CLR ERROR drücken
(Löscht /UaS-ERROR in der Statusanzeige)
 ESC drücken
(Beendet INFO-Fenster)
