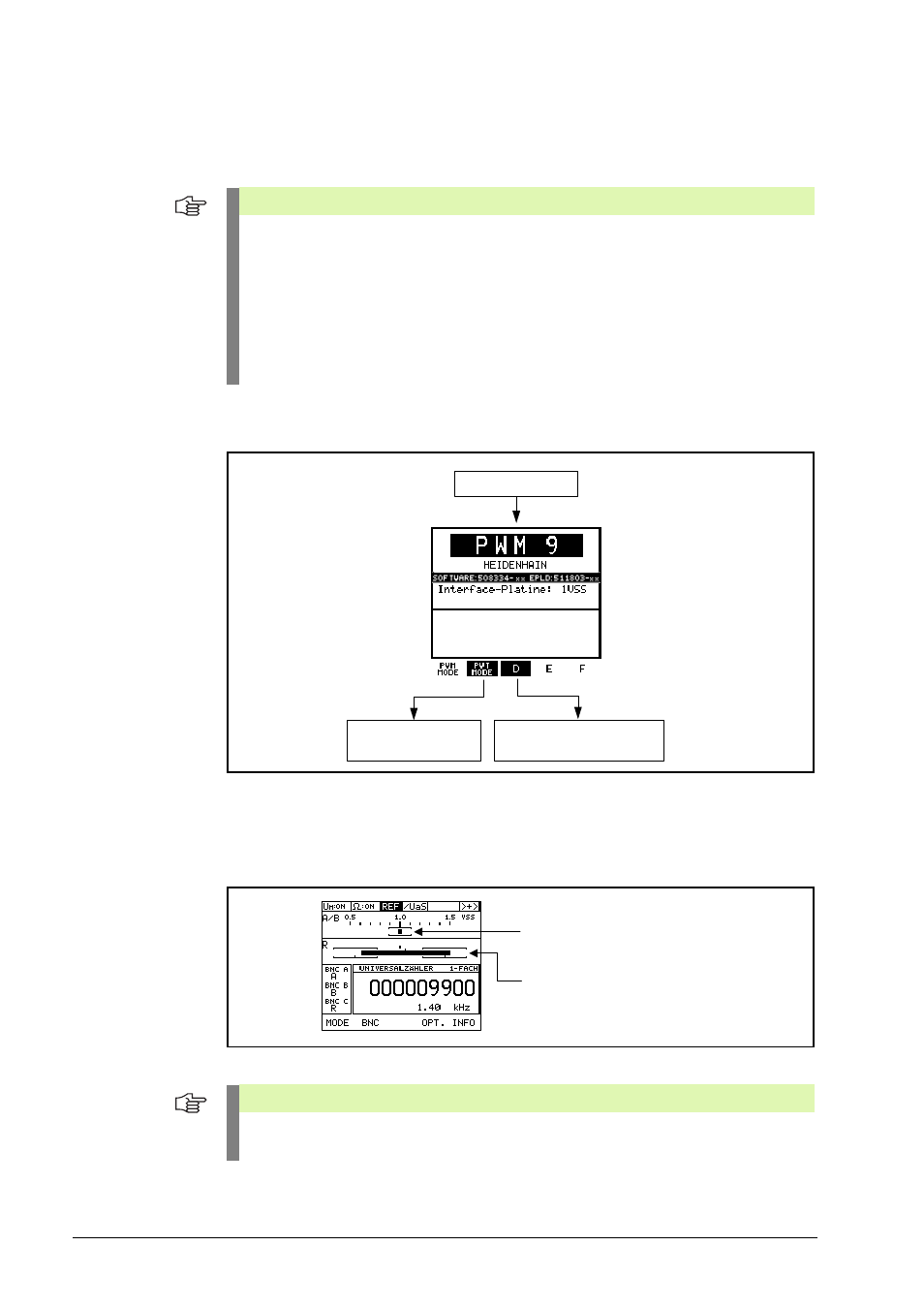

Seite 31: 5messen mit dem pwm 9
HEIDENHAIN Benutzer-Handbuch PWM 9
31
5
Messen mit dem PWM 9
5.1
Messen im PWT-MODE 11 µAss oder 1 Vss
Der PWT-MODE dient zur Kontrolle von Analogsignalen und Referenzmarken bzw. als
Hilfestellung bei der Montage von Messgeräten (insbesondere von „Offenen Systemen“).
Displayanzeige im
PWT-MODE
Signalamplitude
Signalqualität
Lage der Referenzmarke
Breite der Referenzmarke
Hinweis
Im PWT-MODE sind ausschließlich analoge Schnittstellen messbar (11 µAss und
1 Vss).
Die angegebenen Toleranzwerte (Klammerbereiche) sind Standardwerte!
Messgeräte für hohe Auflösungen (z. B. Winkelmessgeräte) und große Temperatur-
bereiche (z. B. Antriebsgeber) sind enger toleriert und die Klammergrenzen in diesem
Falle nicht gültig!
Enger torlerierte Messgeräte müssen im PWM-Mode überprüft werden.
Das PWM funktioniert nur mit eingeschobener Interfaceplatine!
PWM einschalten
Sprache auswählen
(deutsch, englisch, französisch)
Messmodus auswählen
(PWT-Mode)
Signalqualität (Balkenbreite)
Signalamplitude (Klammerlage)
Lage und Breite der Referenzmarke
(Klammern markieren den
Toleranzbereich)
Hinweis
Weitere Displaybeschreibungen finden Sie im Kapitel “Messen im PWM-MODE” auf
Seite 51.
