128 8 Schnittstellenbeschreibung

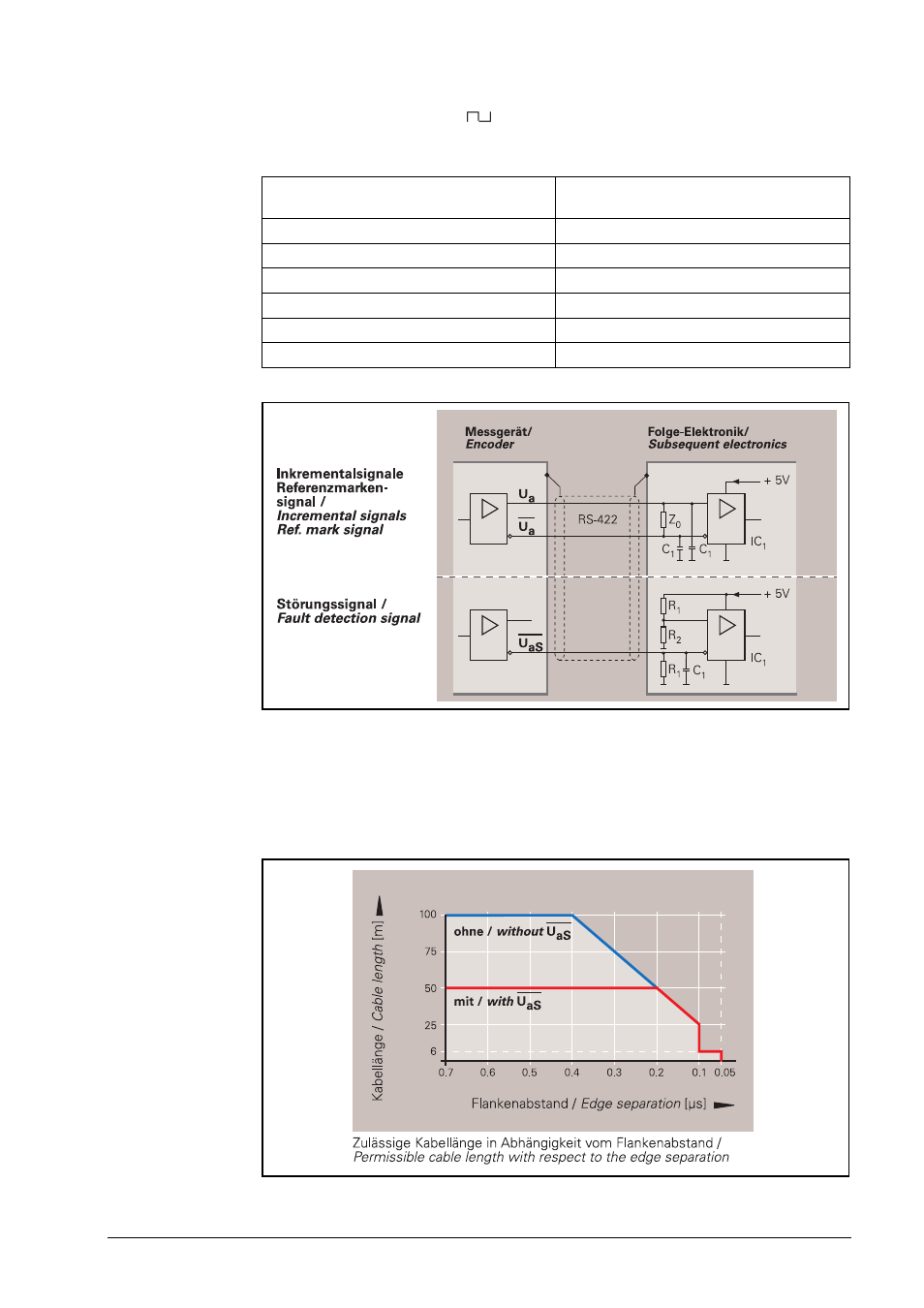

Empfohlene Eingangsschaltung der Folgeelektronik TTL
Dimensionierung
Kabellängen Die zulässige Kabellänge für die Übertragung der TTL-Rechtecksignale zur Folgeelektronik ist
abhängig vom Flankenabstand a. Sie beträgt max. 100 m bzw. 50 m für das Störungssignal.
Dabei muss die Spannungsversorgung (siehe Technische Kennwerte) am Messgerät
gewährleistet sein. Über Sensorleitungen lässt sich die Spannung am Messgerät erfassen und
gegebenenfalls mit einer entsprechenden Regeleinrichtung (Remote-Sense-Netzteil)
nachregeln.
Empfohlene Differenzleitungsempfänger DS 26 C 32 AT
AM 26 LS 32 (nur für a > 0,1 µs)
MC 3486
SN 75 ALS 193
R
1
4,7 k

R
2
1,8 k

Z
0
120

C
1
220 pF
