HEIDENHAIN Benutzer-Handbuch PWM 9 143
Codesignale
Inkrementalsignale 1 Vss (siehe “Inkrementalsignale 1 Vss” auf Seite 121)
Bei den aufgeführten Absoluten Drehgebern werden zusätzlich zur seriellen Datenübertragung
sinusförmige Inkrementalsignale mit Signalpegeln von 1 Vss ausgegeben.
Verbindungskabel

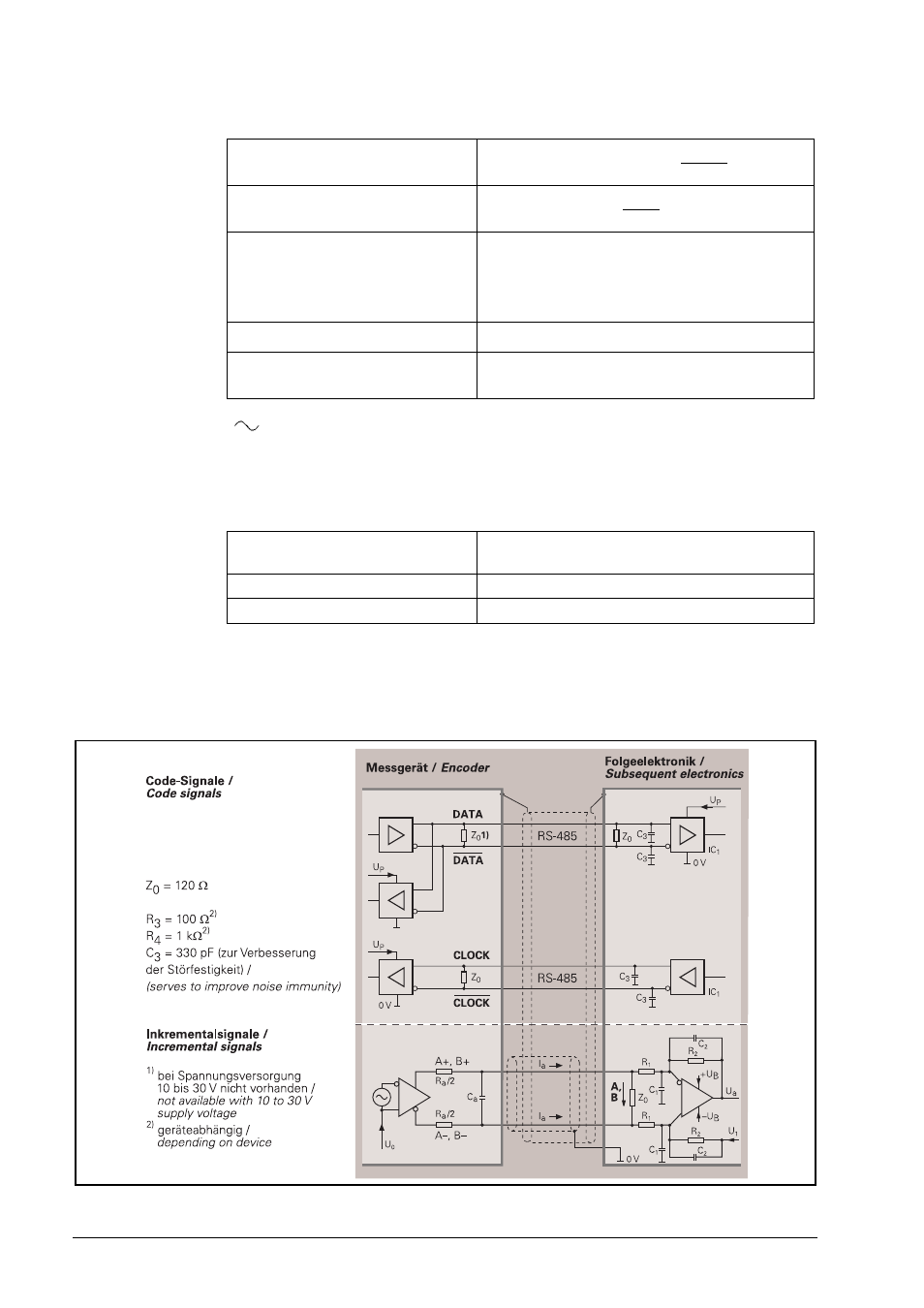

Empfohlene Eingangsschaltung der Folgeelektronik SSI-Schnittstelle
Dimensionierung IC
1
= Differenzleitungsempfänger und -treiber, z. B. SN 65 LBC 176 LT 485
Z
0
= 120

Dateneingang Differenzleitungsempfänger nach EIA-Standard
RS 485 für Signale CLOCK und CLOCK
Datenausgang Differenzleitungstreiber nach EIA-Standard RS 485
für Signale DATA und DATA
Signalpegel Differenzspannungsausgang
> 1,7 V bei 120
Last *
(EIA-Standard RS 485)
* Abschluss- und Empfängereingangswiderstand
Code Gray-Code
Drehrichtung steigende Codewerte bei Rechtsdrehung auf die
Welle gesehen
HEIDENHAIN-Kabel mit Abschirmung PUR
[(4 x 0,14 mm
2
) + 2(4 x 0,14 mm
2
) + (4 x 0,5 mm
2
)]
Kabellänge max. 150 m bei Kapazitätsbelag 90 pF/m
Signallaufzeit 6 ns/m
