HEIDENHAIN Benutzer-Handbuch PWM 9 209

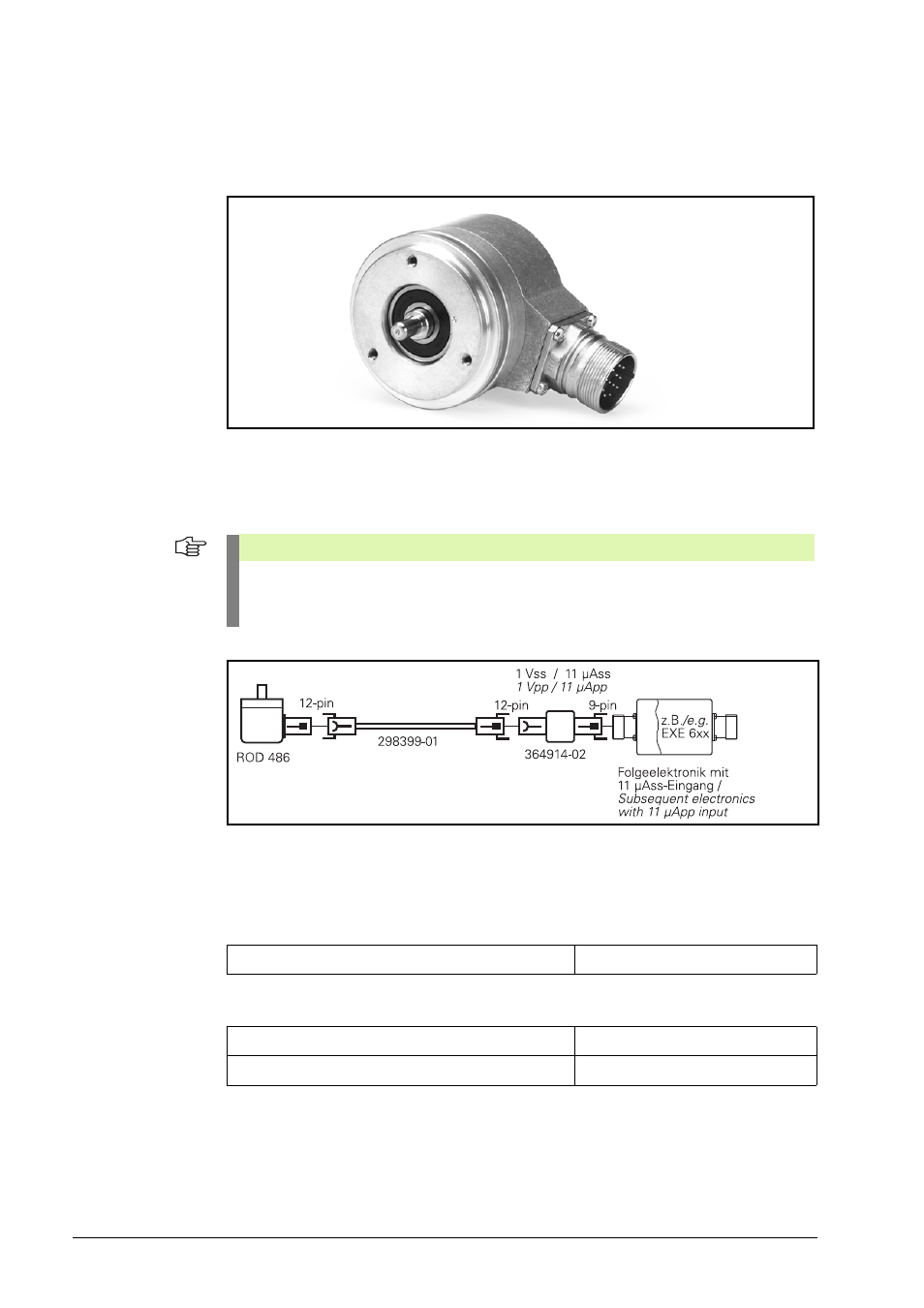

11 Drehgeber ROD 486
11.1 Beschreibung
Mit dem ROD 486 können Zählfunktion und Interpolationseinstellung von ND, VRZ, IBV, EXE,
usw. mit 1 Vss-Schnittstelle überprüft werden.
Der ROD 486 eignet sich zur Voreinstellung der Oszilloskoptriggerung bei der Referenzsignal-
überprüfung mit dem PWM.
11.2 Technische Daten
Spannungs-
versorgung
Ausgangssignale
Strichzahl 1000 Striche/Umdrehung
Ein Referenzsignal/Umdrehung
Elektrischer
Anschluss Flanschdose radial
(Das Verbindungskabel aus dem Lieferumfang ID 298399-01 kann als Verlängerung verwendet
werden.)
Hinweis
Mit dem Adapterstecker 1 Vss/11 µAss (Schnittstellenwandler) ID 364914-02 und dem
Verbindungskabel 12-pol. ID 298399-01 können Folgeelektroniken mit 11 µAss-Schnittstelle
überprüft werden.
Spannungsversorgung 5 V
 10 % max. 120 mA
Inkrementalsignale A/B 0,8 - 1,2 Vss
Referenzsignal Ie0 0,2 - 0,85 V (Nutzanteil)
