5.2.1 Vorbereitung der Messung
Um korrekte Ergebnisse bei der Messung zu erhalten, ist es dringend notwendig, die in dieser
Anleitung angegebene Reihenfolge zu beachten.
Voraussetzung der Messung ist das Einhalten der Messgeräteanbaumaße!
Die Messung ist wie folgt aufgebaut:
- Beginn der Messung
- Grundjustage
- Messung: eine Referenzmarke
- Messung: mehrere Referenzmarken
- Meldungen des PWT-Modes
- "Alle Referenzmarken optimal"
- "Abgleich empfohlen" (im Toleranzbereich)
- "Abgleich erforderlich" - Feinjustage
- "Abgleich nicht möglich"
Aktion, Betätigung einer Taste
Automatischer Aufruf des nächsten
Bildschirms
Verfahrrichtung
Drehrichtung des Abtastkopfes
Feste Marke
Zur Verfügung stehende Toleranz
Anzeige der Referenzmarken-Toleranz
Keine Messung der Referenzmarke bei
Bewegung entgegen der Messrichtung
(Rückfahrt)

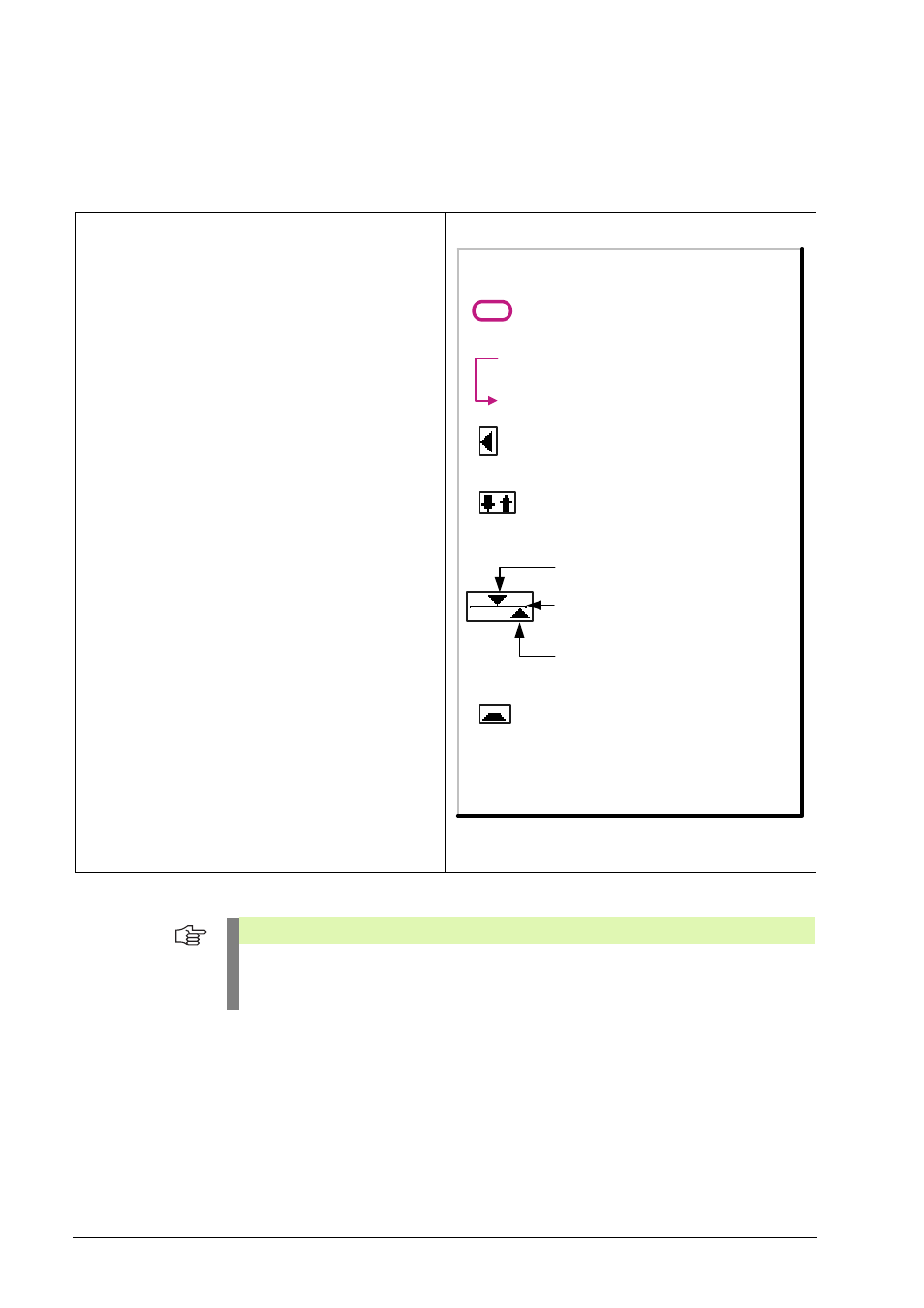

Legende
Hinweis
Die Messung verläuft in Abhängigkeit von der Anzahl der Referenzmarken unterschiedlich:
- Messung mit einer Referenzmarke
- Messung mit mehreren Referenzmarken
