HEIDENHAIN Benutzer-Handbuch PWM 9
189
9.37 Adapterkabel für den Anschluss des PWM direkt am Platinenstecker
des Messgerätes
Soll das Messgerät bei unbekannter Kabelbaugruppe überprüft werden, muss zum Anschluss
des Messgerätes das Adapterkabel mit HEIDENHAIN-Verdrahtung direkt am Platinenstecker
angeschlossen werden!

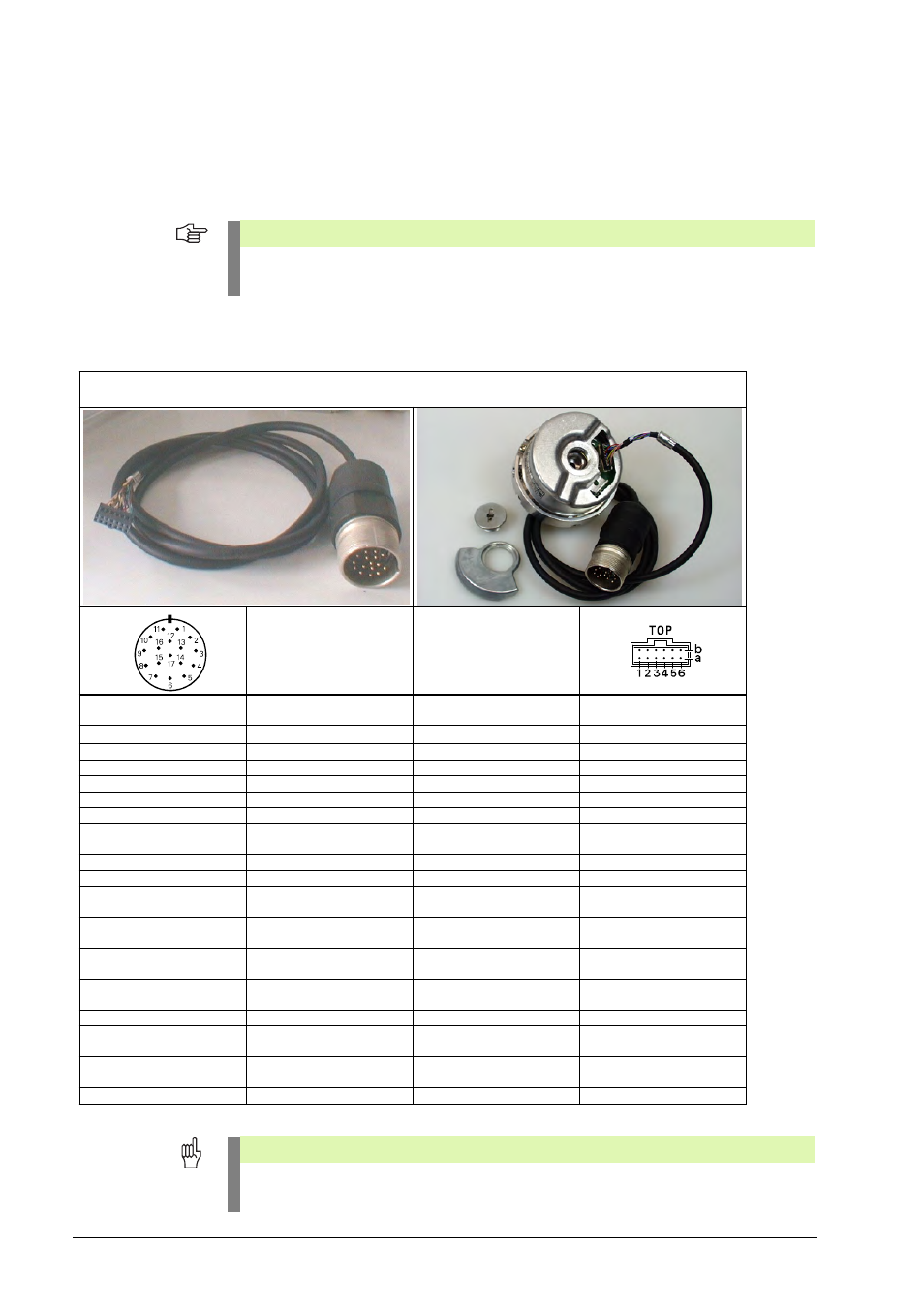

Adapterkabel mit 12-pol. Platinenstecker
Anwendungsbereich: Absolute Messgeräte mit EnDat- oder SSI-Schnittstelle
Hinweis
Die am Antrieb (Messgerät) vorhandene 17-pol. Winkelflanschdose kann unterschiedliche
Belegungen aufweisen!
Achtung
Dieses Kabel ist nicht für den Durchschleifbetrieb an der Maschine geeignet, da die
Leitungen für die Temperaturüberwachung fehlen! Schirmung beachten!
Adapterkabel ID 349839-xx / EnDat/SSI
Adapter cable ID 349839-xx / EnDat/SSI
Signal
Farbe
Color
Kupplung 17-pol. Stift
Coupling 17-pin, male
Platinenstecker
12-pol.
PCB connector 12-pin
PIN 1
U
P
– Sensor
blau / blue 6a
PIN 2
frei / free schwarz
/
black -
PIN 3
frei / free rot
/
red -
PIN 4
0V – Sensor
weiß / white 3a
PIN 5
Temp.+
grün / green -
PIN 6
Temp.-
braun / brown -
PIN 7
U
P
braun/grün
brown/green
1b
PIN 8
CLOCK+
violett / violet 2b
PIN 9
CLOCK-
gelb / yellow 5a
PIN 10
0V
weiß/grün
white/green
4b
PIN 11
Innenschirm
Internal shield
- -
PIN 12
B+
blau/schwarz
blue/black
4a
PIN 13
B-
rot/schwarz
red/black
3b
PIN 14
DATA+
grau / grey 6b
PIN 15
A+
grün/schwarz
green/black
2a
PIN 16
A-
gelb/schwarz
yellow/black
5b
PIN 17
DATA-
rosa / pink 1a
