HEIDENHAIN Benutzer-Handbuch PWM 9 63
5.3.11 MODE IMPULSZAHL ERMITTELN
Die Funktion IMPULSZAHL wurde speziell für Drehgeber zur Strichzahlermittlung entwickelt.
Diese einfache Messmethode eignet sich auch zum Testen der Zählfunktion und Referenz-
signalfunktion an Längenmessgeräten.
Messfunktion 1. Beim Aktivieren von „IMPULSZAHL ERMITTELN“ wird der IMPULSZÄHLER gelöscht und
die Interpolation oder Flankenauswertung wird auf 1-fach gesetzt.
2. Der Zähler „wartet“, und die erste Referenzmarke startet den IMPULSZÄHLER.
Der Zähler beginnt zu zählen.
3. Die nächste Referenzmarke stoppt den Zähler und zeigt in der Anzeige die gezählten Inkre-
mente zwischen den 2 Referenzmarken an.
4. Bis zur nächsten Referenzmarke bleibt die Anzeige „eingefroren“ (Zählerpause).
Der Zyklus 1 bis 4 startet dann erneut.

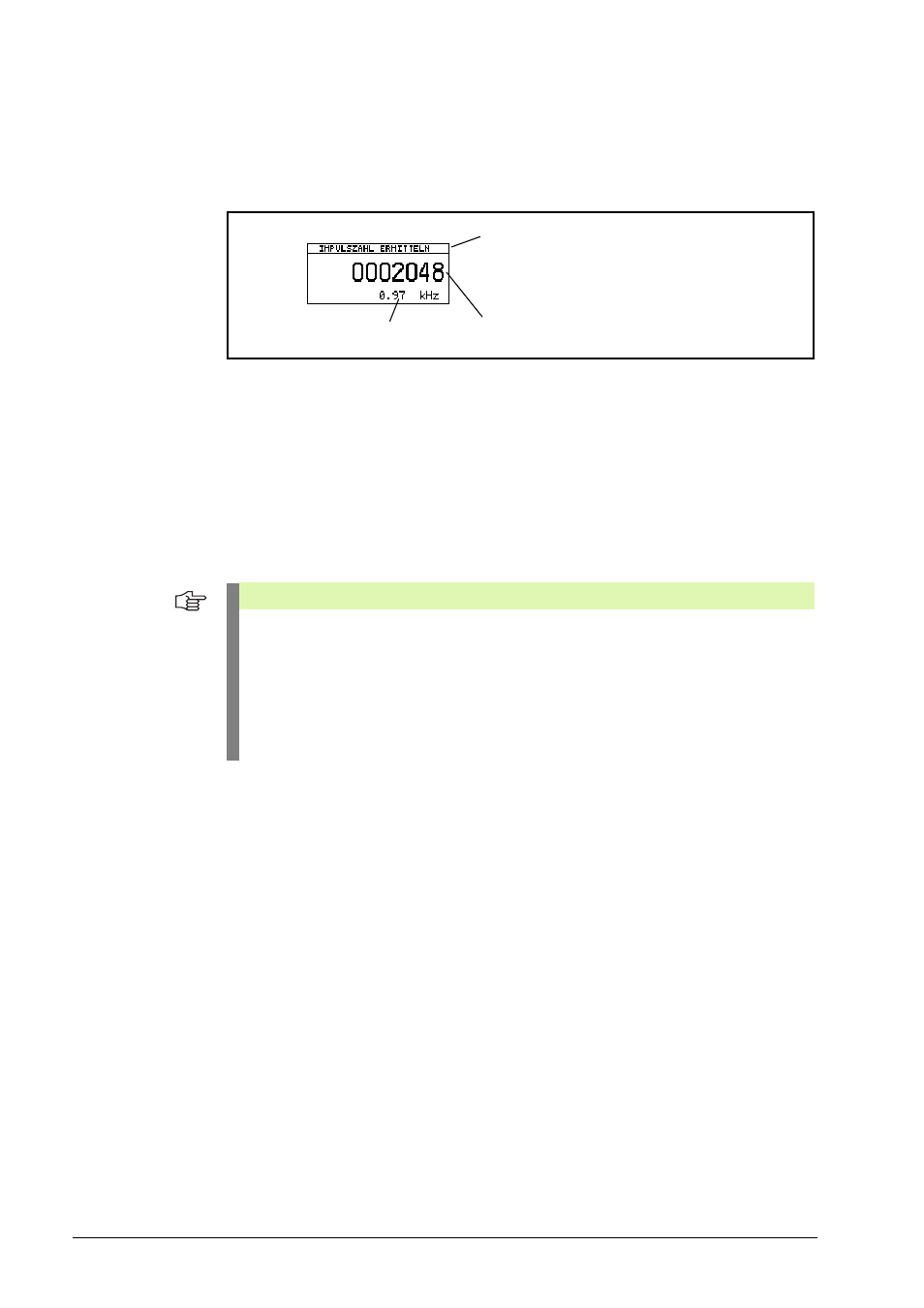

MODE IMPULSZAHL ERMITTELN
(Interpolation oder Flankenauswertung wird
automatisch auf 1-fach eingestellt)
Impulszahl (Strichzahl)
Frequenz-Anzeige
Hinweis
Unterschied zum PWT-MODE:
Im PWT-MODE wird bei Funktion „IMPULSZAHL ERMITTELN“ jede Referenzmarke ausge-
wertet (ohne Zählerpause), siehe “PWT-Balkenanzeige Referenzsignal-Breite und -Lage”
auf Seite 212.
Mit jeder Referenzmarke startet der Zähler neu bzw. wird der ermittelte Zählwert zur
Anzeige gebracht.
Siehe Beispiel Längenmessgeräte!
