9 Anschlussbelegungen

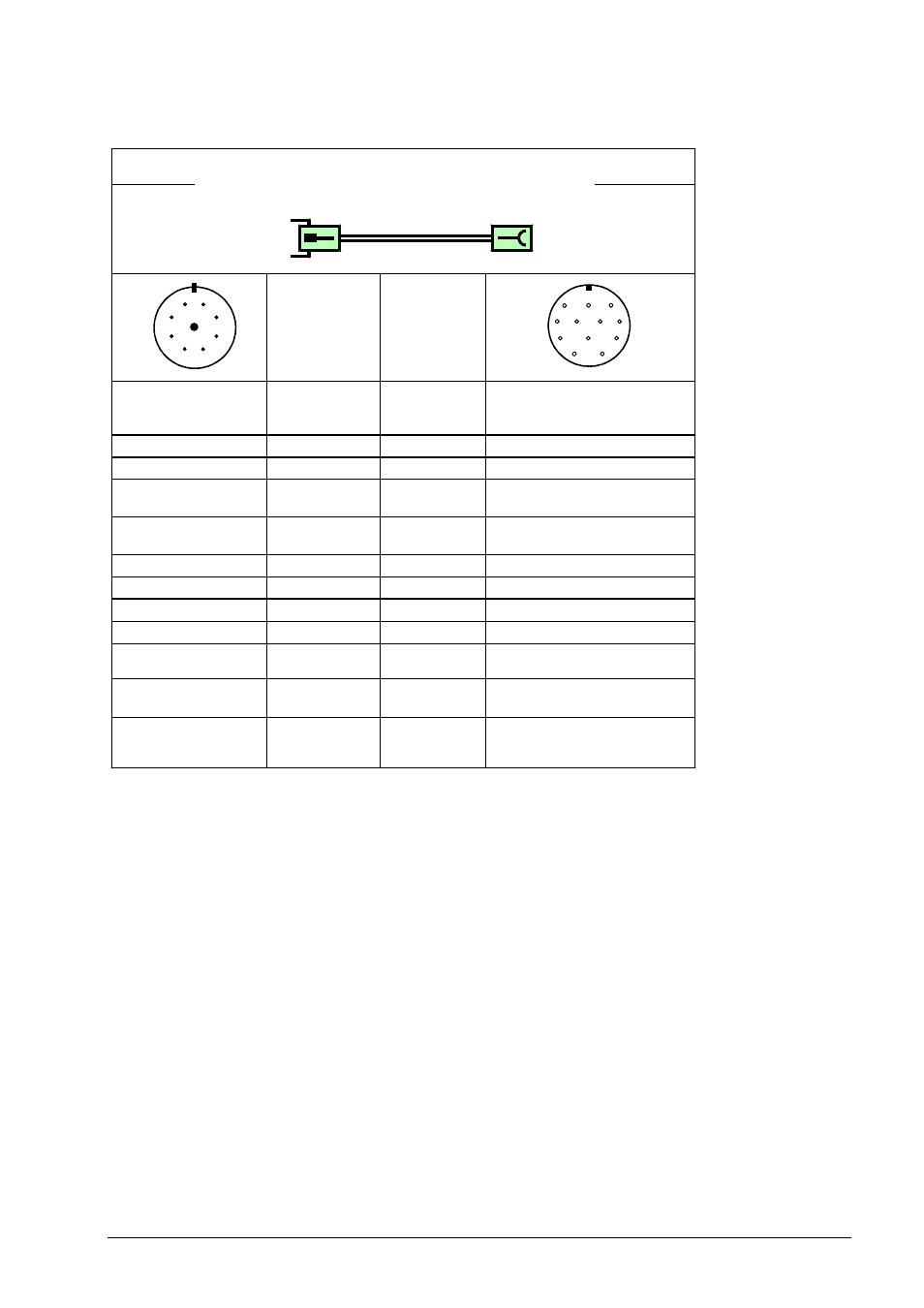

9.24 Umschaltadapter TTL M23, 12-pol. (Pos.Enc.) --> 11 µAss M23, 9-pol. (Pos.Enc.)
1)
PIN 9 und PIN 12 gebrückt; Umschaltspannung 5 V auf PIN 9 (TTL --> 11 µAss)
Pos.Enc.
Pos.Enc.
7
6
5
4
2
8
9
3
1
1
2
3
4
5
6
7
9
10
11
8
12
Umschalt-Adapter ID 324282-xx
Adapter for 1Vpp/11µApp changeover ID 324282-xx
Signal
Farbe
Color
Stecker 9-pol.
9-pin connector
Kupplung 12-pol. Buchse
12-pin coupling connector
(female)
PIN 1
I
1
+
grün / green
PIN 5
PIN 2
I
1
-
gelb / yellow
PIN 6
PIN 3
5 V
U
P
braun / brown
PIN 9
1)
PIN 12
PIN 4
0 V
U
N
weiß / white
PIN 10
PIN 5
I
2
+
blau / blue
PIN 8
PIN 6
I
2
-
rot / red
PIN 1
PIN 7
I
0
+
grau / grey
PIN 3
PIN 8
I
0
-
rosa / pink
PIN 4
PIN 9
Innenschirm
Internal shield
Innenschirm
Internal shield
Gehäuse
Housing
Außenschirm
External shield
Gehäuse
Housing
PIN 2, 7, 11
frei / free
nicht belegt / not used
Umschalt-Adapter ID 324282-xx
Adapter for 1 Vpp/11 µApp change-over ID 324282-xx
