HEIDENHAIN Benutzer-Handbuch PWM 9
181

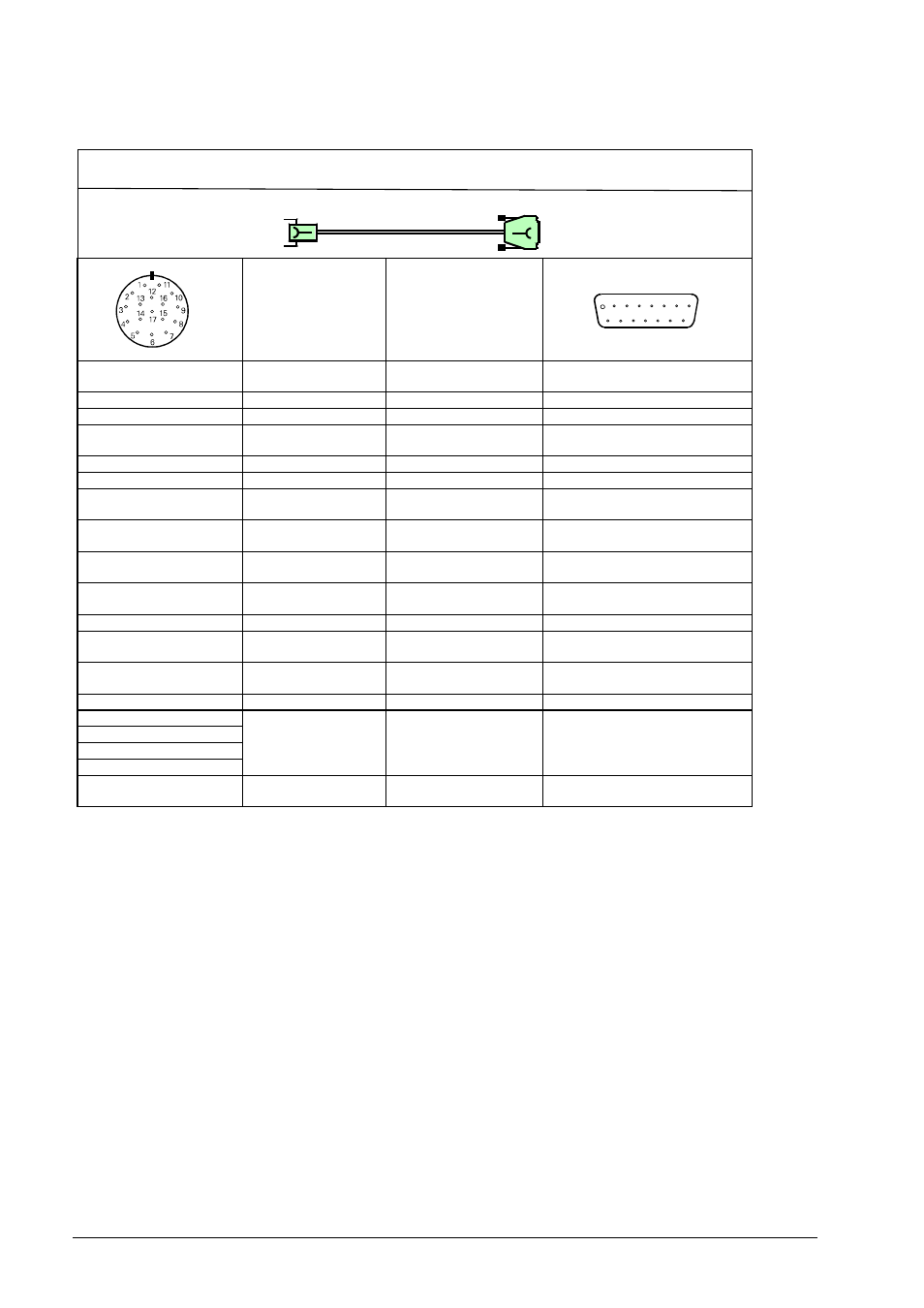

9.29 Adapterkabel 17-/15-pol.; PWM zur Folgeelektronik (Pos.Enc.EnDat)
1
9
2
10
3
5
4
6
8
7
11 12 13 14 15
Adapterkabel ID 332115 -xx
Adapter cable ID 332115 -xx
Signal
Farbe
Color
Stecker 17-pol. Buchse
17-pin female connector
Sub-D-Stecker 15-pol. Buchse
15-pin D-sub connector, female
PIN 1
Up Sensor
blau
/
blue
PIN 9
PIN 4
0V Sensor
weiß
/
white
PIN 11
PIN 7
Up
braun/grün
brown/green
PIN 1
PIN 8
CLOCK+
violett
/
violet
PIN 14
PIN 9
CLOCK-
gelb
/
yellow
PIN 15
PIN 10
0V (U
N
)
weiß/grün
white/green
PIN 2
PIN 11
Innenschirm
Internal shield
Innenschirm
PIN 13
PIN 12
B+
blau/schwarz
blue/black
PIN 6
PIN 13
B-
rot/schwarz
red/black
PIN 7
PIN 14
DATA+
grau
/ grey
PIN 5
PIN 15
A+
grün/schwarz
green/black
PIN 3
PIN 16
A-
gelb/schwarz
yellow/black
PIN 4
PIN 17
DATA-
rosa
/ pink
PIN 8
PIN 2
PIN 3
frei / free
-
10
PIN 5
12
PIN 6
Steckergehäuse
Connector housing
Außenschirm
External shield
Außenschirm
External shield
Steckergehäuse
Connector housing
Internal shield
Pos.Enc.
Pos.Enc.
