122 8 Schnittstellenbeschreibung
Inkrementalsignale Zwei annähernd sinusförmige Signale A und B
Referenzmarken-
signal Eine oder mehrere Signalspitzen R
Verbindungskabel

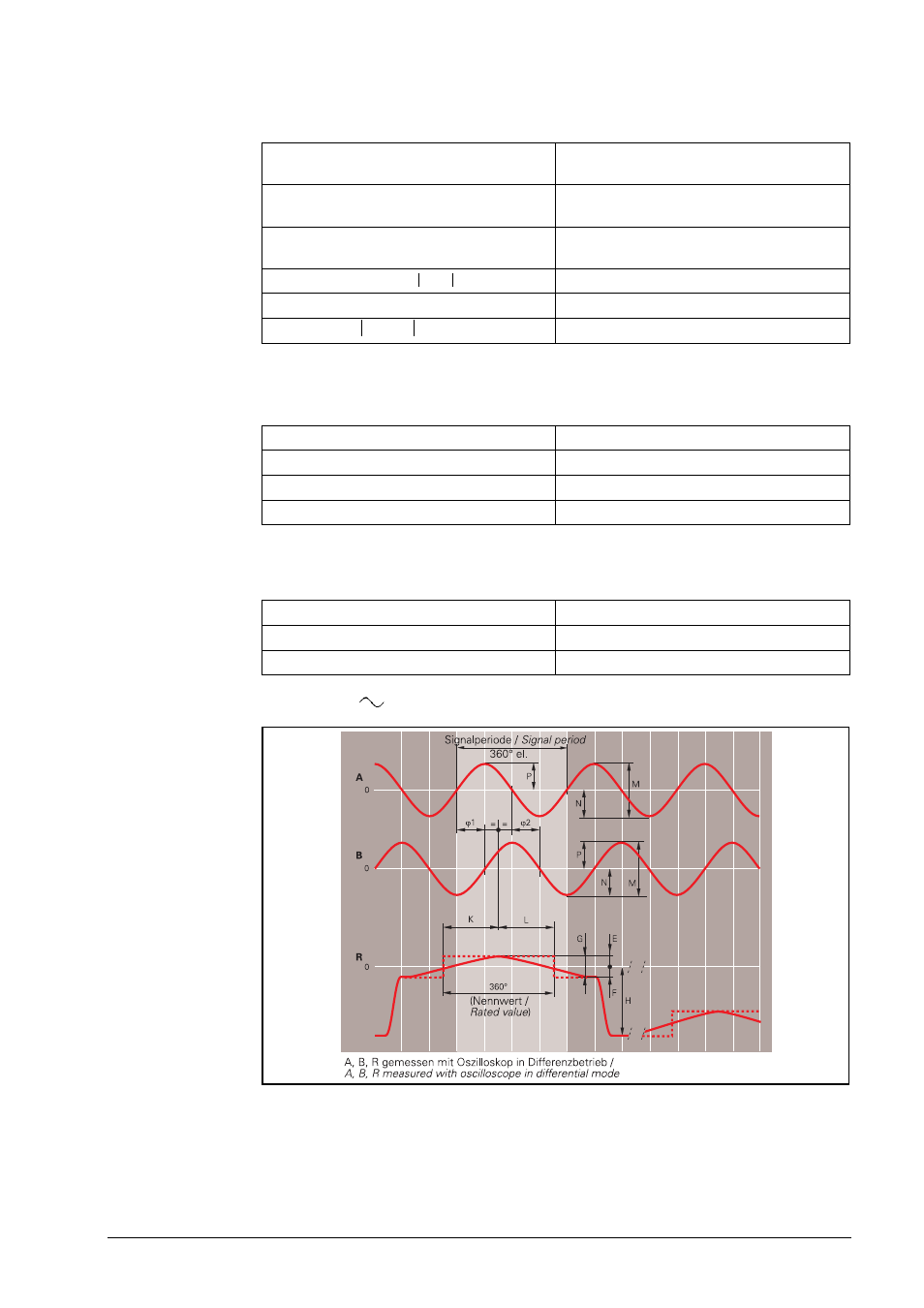

Signaldiagramm Inkrementalsignale 1 Vss
Signalgröße M 0,6 bis 1,2 Vss
typ. 1 Vss
Empfohlene untere Ansprechschwelle zur
Signalüberwachung min. 0,3 V
Empfohlene obere Ansprechschwelle zur
Signalüberwachung max. 1,35 V
Symmetrieabweichung /2M 0,065 TV
15°
Signalverhältnis M
A
/M
B
0,8 bis 1,25
Phasenwinkel /2 90°
10° el.
P - N = ˆ
1 2
+
Nutzanteil G 0,2 bis 0,85 V
Ruhewert H max. 1,7 V
Störabstand E, F min. 40 mV, max. 680 mV
Nulldurchgänge K, L 180°
 90° el.
HEIDENHAIN-Kabel mit Abschirmung PUR [4(2 x 0,14 mm 2 ) + (4 x 0,5 mm 2 )]
Kabellänge max. 150 m bei Kapazitätsbelag 90 pF/m
Signallaufzeit 6 ns/m
